场景描述

本文指导如何进行节点内nvlink带宽性能测试，适用的环境为：ant8或者ant1 gpu裸金属服务器， 且服务器中已经安装相关gpu驱动软件，以及pytorch2.0。

gpu a系列裸金属服务器，单台服务器gpu间是走nvlink，可以通过相关命令查询gpu拓扑模式：

nvidia-smi topo -m

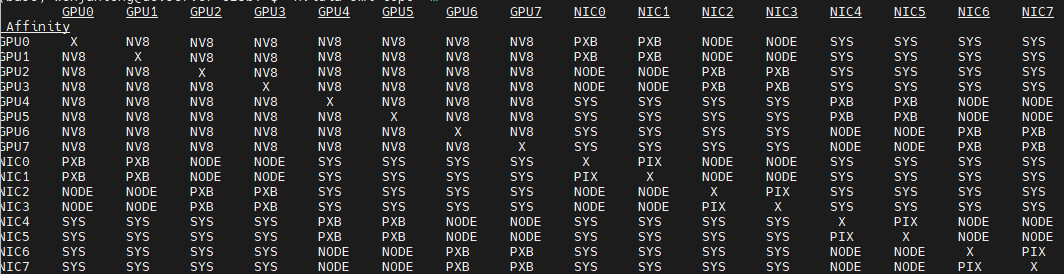

图1 查询gpu拓扑模式

操作步骤

1. 使用以下脚本测得gpu服务器内nvlink带宽性能。

   import torch
   import numpy as np
   device = torch.device("cuda")
   n_gpus = 8
   data_size = 1024 * 1024 * 1024  # 1 gb
   speed_matrix = np.zeros((n_gpus, n_gpus))
   for i in range(n_gpus):
       for j in range(i   1, n_gpus):
           print(f"testing communication between gpu {i} and gpu {j}...")
           with torch.cuda.device(i):
               data = torch.randn(data_size, device=device)
               torch.cuda.synchronize()
           with torch.cuda.device(j):
               result = torch.randn(data_size, device=device)
               torch.cuda.synchronize()
           with torch.cuda.device(i):
               start = torch.cuda.event(enable_timing=true)
               end = torch.cuda.event(enable_timing=true)
               start.record()
               result.copy_(data)
               end.record()
               torch.cuda.synchronize()
               elapsed_time_ms = start.elapsed_time(end)
           transfer_rate = data_size / elapsed_time_ms * 1000 * 8 / 1e9
           speed_matrix[i][j] = transfer_rate
           speed_matrix[j][i] = transfer_rate
   print(speed_matrix)

2. 以ant8 gpu裸金属服务器为例， 其理论gpu卡间带宽为：nvidia*nvlink*bridge for 2gpus: 400gb/s。使用上述测试脚本测得带宽性能进行如下分析。
   • 正常模式-nvlink全互通，带宽约为370gb。基本符合预期，且证明ant gpu裸金属服务器内部gpu间确实走nvlink模式，且完全互联。

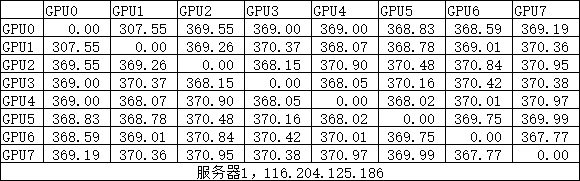

     图2 正常模式带宽性能

   • 异常模式-nvlink部分互通，出现带宽波动较大的情况。如下图中gpu0和gpu4之间带宽远低于理论值， 存在问题。

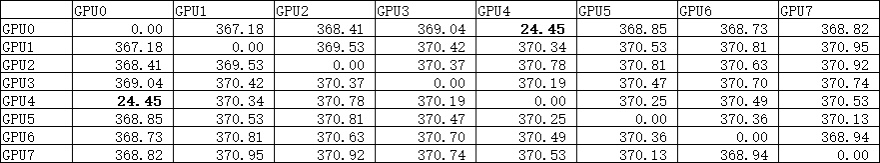

     图3 异常模式带宽性能


     出现这种现象， 可尝试重装nvidia/cuda/nvidia-fabricmanager， 重装后再测试又恢复到了正式模式，gpu0和gpu4之间带宽恢复到370gb/s。

     可能原因如下，仅供参考：

     1. 驱动程序问题：可能是由于驱动程序没有正确安装或配置，导致nvlink带宽受限。重新安装nvidia驱动、cuda和nvidia-fabricmanager等软件后，驱动程序可能已经正确配置，从而解决了这个问题。
     2. 硬件问题：如果gpu之间的nvlink连接存在硬件故障，那么这可能会导致带宽受限。重新安装软件后，重启系统，可能触发了某种硬件自检或修复机制，从而恢复了正常的带宽。
     3. 系统负载问题：最初测试gpu卡间带宽时，可能存在其他系统负载，如进程、服务等，这些负载会占用一部分网络带宽，从而影响nvlink带宽的表现。重新安装软件后，这些负载可能被清除，从而使nvlink带宽恢复正常。
