简介

ipv6的使用，可以有效弥补ipv4网络地址资源有限的问题。如果当前集群中的工作节点（如ecs）使用ipv4，那么启用ipv6后，工作节点可在双栈模式下运行，即工作节点可以拥有两个不同版本的ip地址：ipv4地址和ipv6地址，这两个ip地址都可以进行内网/公网访问。

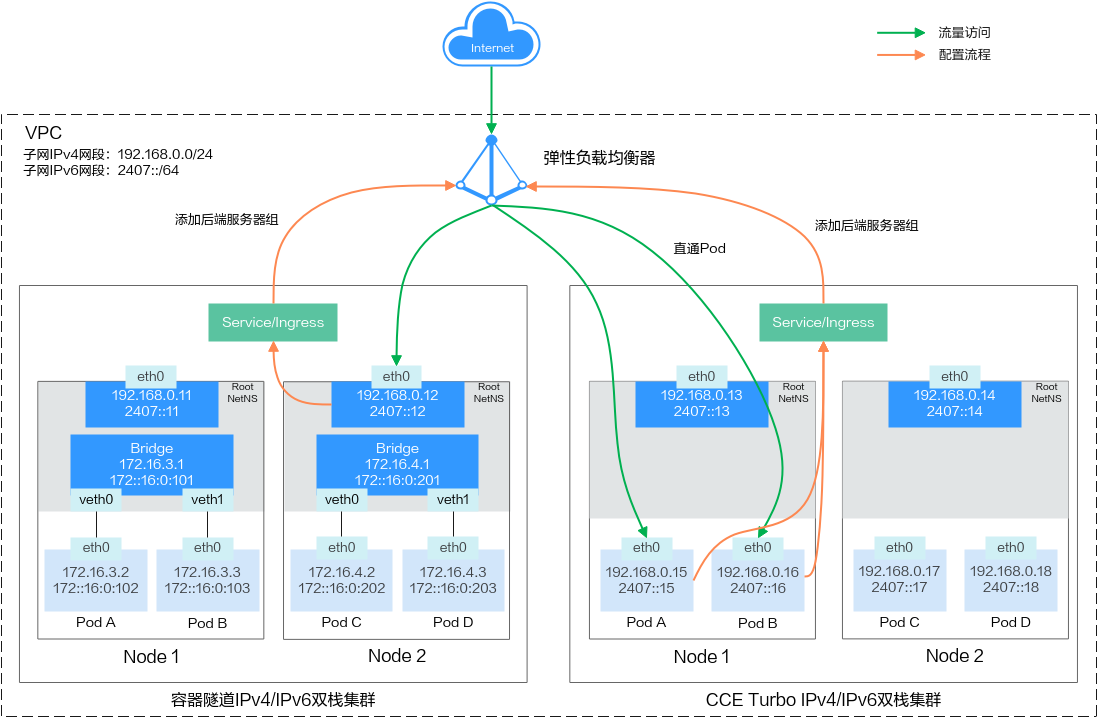

图1 ipv4/ipv6双栈集群示意图

使用场景

• 如果您的应用需要为使用ipv6终端的用户提供访问服务，则您可使用：ipv6弹性公网ip或ipv6双栈。
• 如果您的应用既需要为使用ipv6终端的用户提供访问服务，又需要对这些访问来源进行数据分析处理，则您必须使用ipv6双栈。
• 如果您的应用系统与其他系统（例如：数据库系统）、应用系统之间需要使用ipv6进行内网访问，则您必须使用ipv6双栈。

使用ipv6双栈请参考、。

约束与限制

• 支持双栈的集群：

  集群类型	集群网络模型	支持的集群版本	其他说明
  cce集群	容器隧道网络	v1.15及以上	于v1.23版本ga（generally available） 暂不支持elb使用双栈能力
  cce turbo集群	云原生网络2.0	v1.23.8-r0及以上 v1.25.3-r0及以上	暂不支持创建kata安全容器 仅支持弹性云服务器-虚拟机或弹性云服务器-物理机（机型为c6.22xlarge.4.physical或c7.32xlarge.4.physical）

• kubernetes内部node和master之间通信使用ipv4地址。
• service类型选择“dnat网关 ( dnat )”时，仅支持对接ipv4。
• 同一个网卡上，只能绑定一个ipv6地址。
• 集群开启ipv4/ipv6双栈时，所选节点子网不允许开启dhcp无限租约。
• 使用双栈集群时，请勿在elb控制台修改elb的协议版本。
• elb使用双栈仅支持cce turbo集群，且存在以下约束：

  使用场景	独享型elb	共享型elb
  elb型ingress	支持elb使用双栈。 后端服务器不支持使用ipv6协议，仅支持ipv4协议。如您使用ipv6协议，将产生相关告警事件，请前往对应ingress的“事件”查看。	仅支持ipv4协议。
  nginx型ingress	不支持使用双栈。 v1.19至v1.23集群：安装2.1.7版本及以后的nginx-ingress插件支持使用双栈。 v1.25及以上集群：安装2.2.5版本及以后的nginx-ingress插件支持使用双栈。	仅支持ipv4协议。
  loadbalancer类型的service	七层：不支持使用双栈。 四层：支持使用双栈。	仅支持ipv4协议。

步骤1：创建虚拟私有云和子网

在创建vpc之前，您需要根据具体的业务需求规划vpc的数量、子网的数量和ip网段划分等。具体请参见“网络规划”。

• ipv4/ipv6双栈网络的基本操作与之前的ipv4网络相同。只有部分页面的配置参数会略有差异，具体请以管理控制台显示为准。
• 如需了解ipv6收费策略、支持的ecs类型及支持的区域等信息，请参见。

请按如下操作，创建一个vpc“vpc-ipv6”和一个ipv6默认子网“subnet-ipv6”。

1. 登录管理控制台。
2. 在管理控制台左上角单击，选择区域和项目。
3. 选择“网络>虚拟私有云 vpc”。
4. 单击“创建虚拟私有云”。
5. 根据界面提示配置虚拟私有云和子网参数。

   子网配置时，请务必勾选“开启ipv6”，将自动为子网分配ipv6网段。该功能一旦开启，将不能关闭。暂不支持自定义设置ipv6网段。

   表1 虚拟私有云参数说明

   参数	说明	取值样例
   区域	不同区域的资源之间内网不互通。请选择靠近您客户的区域，可以降低网络时延、提高访问速度。	华北-北京四
   名称	vpc名称。	vpc-ipv6
   ipv4网段	vpc的地址范围，vpc内的子网地址必须在vpc的地址范围内。 目前支持网段范围： 10.0.0.0/8~24 172.16.0.0/12~24 192.168.0.0/16~24	192.168.0.0/16
   企业项目	创建vpc时，可以将vpc加入已启用的企业项目。 企业项目管理提供了一种按企业项目管理云资源的方式，帮助您实现以企业项目为基本单元的资源及人员的统一管理，默认项目为default。 关于创建和管理企业项目的详情，请参见。	default
   标签（高级配置）	虚拟私有云的标示，包括键和值。可以为虚拟私有云创建10个标签。 标签的命名规则请参见表3。	键：vpc_key1 值：vpc-01

   表2 子网参数说明

   参数	说明	取值样例
   可用区	可用区是指在同一地域内，电力和网络互相独立的物理区域。在同一vpc网络内可用区与可用区之间内网互通，可用区之间能做到物理隔离。	可用区2
   名称	子网的名称。	subnet-ipv6
   子网ipv4网段	子网的ipv4地址范围，需要在vpc的地址范围内。	192.168.0.0/24
   子网ipv6网段	勾选“开启ipv6”，将自动为子网分配ipv6网段。该功能一旦开启，将不能关闭。暂不支持自定义设置ipv6网段。	-
   关联路由表	子网创建完成后默认关联默认路由表，您也可以通过子网的更换路由表操作，切换至自定义路由表。	默认
   高级配置
   网关	子网的网关。 通向其他子网的ip地址，用于实现与其他子网的通信。	192.168.0.1
   dns服务器地址	默认配置了2个dns服务器地址，您可以根据需要修改。多个ip地址以英文逗号隔开。	100.125.x.x
   dhcp租约时间	dhcp租约时间是指dhcp服务器自动分配给客户端的ip地址的使用期限。超过租约时间，ip地址将被收回，需要重新分配。dhcp租约时间改后，会在一段时间后自动生效（与您的dhcp租约时长有关），如果需要立即生效，请重启ecs或者在实例中主动触发dhcp更新。详情请参见。 注意： 集群开启ipv4/ipv6双栈时，所选节点子网不允许开启dhcp无限租约。	365天或300小时
   标签	子网的标示，包括键和值。可以为子网创建10个标签。 标签的命名规则请参见表4。	键：subnet_key1 值：subnet-01

   表3 虚拟私有云标签命名规则

   参数	规则	样例
   键	不能为空。 对于同一虚拟私有云键值唯一。 长度不超过36个字符。 由英文字母、数字、下划线、中划线、中文字符组成。	vpc_key1
   值	长度不超过43个字符。 由英文字母、数字、下划线、点、中划线、中文字符组成。	vpc-01

   表4 子网标签命名规则

   参数	规则	样例
   键	不能为空。 对于同一子网键值唯一。 长度不超过36个字符。 由英文字母、数字、下划线、中划线、中文字符组成。	subnet_key1
   值	长度不超过43个字符。 由英文字母、数字、下划线、点、中划线、中文字符组成。	subnet-01

6. 单击“立即创建”。

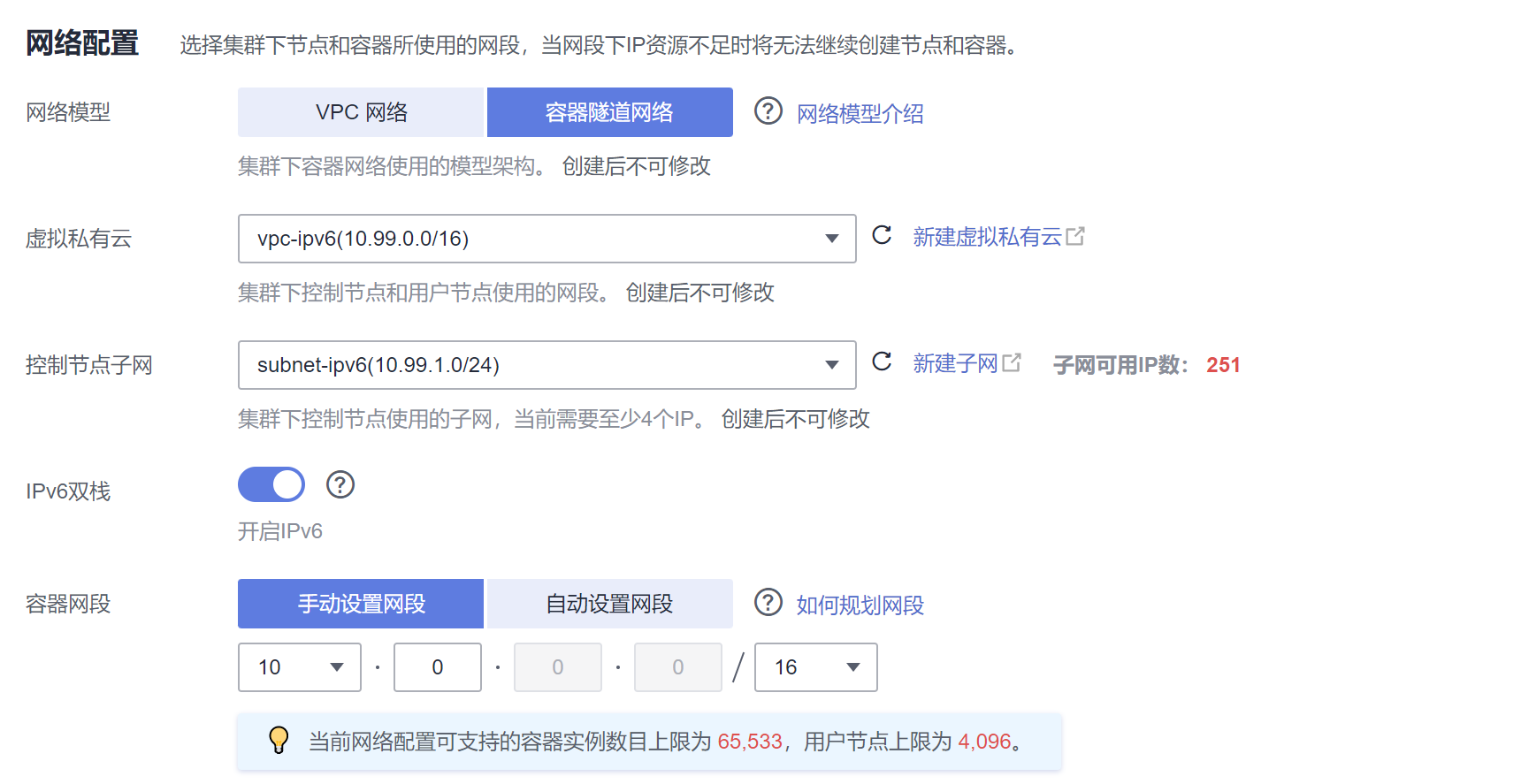

步骤2：创建集群

步骤3：购买和加入共享带宽

默认ipv6地址只具备私网通信能力，如果您需要通过该ipv6地址访问internet或被internet上的ipv6客户端访问，您需要购买和绑定共享带宽。

如您已有共享带宽，可以不用重新购买，直接将ipv6地址加入共享带宽即可。

购买共享带宽

1. 登录管理控制台。
2. 在管理控制台左上角单击，选择区域和项目。
3. 在系统九游平台首页，选择“网络 > 虚拟私有云 vpc”。
4. 在左侧导航栏，选择“弹性公网ip和带宽 > 共享带宽”。
5. 在页面右上角，单击“购买共享带宽”，按照提示配置参数。

   表5 参数说明

   参数	说明	取值样例
   计费模式	购买共享带宽时使用的计费模式，分为以下两种： 包年/包月：在使用前一次性支付一定期限（如1个月、1年等）的费用，后续使用期限内不再针对此共享带宽资源扣费。 按需计费：按照共享带宽的使用时长进行计费。	包年/包月
   区域	不同区域的资源之间内网不互通。请选择靠近您客户的区域，可以降低网络时延、提高访问速度。	华北-北京四 -
   计费方式	共享带宽的计费方式。	按带宽计费
   带宽大小	共享带宽的大小，单位mbit/s，5m起售。	10
   名称	共享带宽的名称。	bandwidth-001
   企业项目	申请共享带宽时，可以将共享带宽加入已启用的企业项目。 企业项目管理提供了一种按企业项目管理云资源的方式，帮助您实现以企业项目为基本单元的资源及人员的统一管理，默认项目为default。 关于创建和管理企业项目的详情，请参见。	default
   购买时长	包年包月场景需要选择，购买共享带宽的时长。	2个月

6. 单击“立即购买”。

加入共享带宽

1. 在共享带宽列表页，单击操作列的“添加公网ip”。
   图4 加入共享带宽入口

2. 将ipv6地址加入共享带宽。

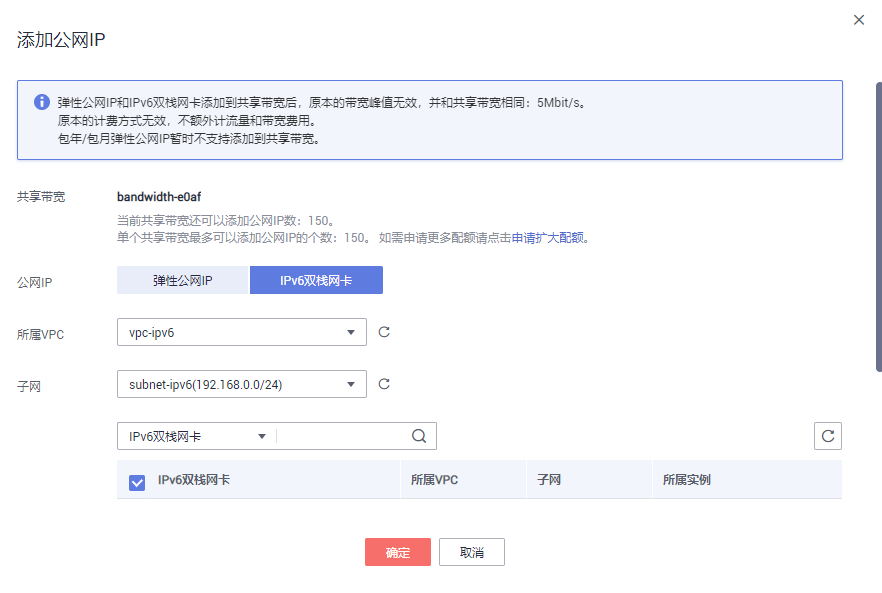

   图5 添加ipv6双栈网卡

3. 单击“确定”。

结果验证

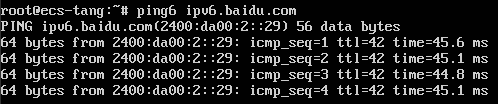

登录到ecs实例，ping一个公网上的ipv6服务，验证连通性。例如：ping6 ipv6.baidu.com，执行结果如图6所示。

图6 结果验证
