操作步骤

1. 数据备份（可选，主要防止异常情况下数据丢失）。
2. 根据flexvolume格式的pv，准备csi格式的pv的yaml文件关联已有存储。

   执行如下命令，配置名为“pv-example.yaml”的创建pv的yaml文件。

   touch pv-example.yaml

   vi pv-example.yaml

   云硬盘存储卷pv的配置示例如下：

   apiversion: v1
   kind: persistentvolume
   metadata:
     labels:
       failure-domain.beta.kubernetes.io/region: cn-north-4
       failure-domain.beta.kubernetes.io/zone: <zone name>
     annotations:
       pv.kubernetes.io/provisioned-by: everest-csi-provisioner
     name: pv-evs-example
   spec:
     accessmodes:
     - readwriteonce
     capacity:
       storage: 10gi
     csi:
       driver: disk.csi.everest.io
       fstype: ext4
       volumeattributes:
         everest.io/disk-mode: scsi
         everest.io/disk-volume-type: sas
         storage.kubernetes.io/csiprovisioneridentity: everest-csi-provisioner
       volumehandle: 0992dbda-6340-470e-a74e-4f0db288ed82
     persistentvolumereclaimpolicy: delete
     storageclassname: csi-disk

   加粗标红字段需要重点关注，其中参数说明如下：

   表1 云硬盘存储卷pv配置参数说明

   参数	描述
   failure-domain.beta.kubernetes.io/region	云硬盘所在region，可参考flexvolume pv的相同字段。
   failure-domain.beta.kubernetes.io/zone	云硬盘所在可用区，可参考flexvolume pv的相同字段。
   name	pv资源的名称，集群下唯一。
   storage	云硬盘的容量，单位为gi。可参考flexvolume pv的spec.capacity.storage。
   driver	挂载依赖的存储驱动，evs云硬盘配置为“disk.csi.everest.io”。
   volumehandle	云硬盘的volumeid，可参考flexvolume pv的spec.flexvolume.options.volumeid。
   everest.io/disk-mode	云硬盘磁盘模式，可参考flexvolume pv的spec.flexvolume.options.disk-mode。
   everest.io/disk-volume-type	云硬盘类型，当前支持高i/o（sas）、超高i/o（ssd）。可参考flexvolume pv的spec.storageclassname对应的sc中的parameters."kubernetes.io/volumetype"。
   storageclassname	存储卷动态供应关联的k8s storage class名称；云硬盘需使用“csi-disk”。

   文件存储卷pv配置示例如下：

   apiversion: v1
   kind: persistentvolume
   metadata:
     name: pv-sfs-example
     annotations:
       pv.kubernetes.io/provisioned-by: everest-csi-provisioner
   spec:
     accessmodes:
     - readwritemany
     capacity:
       storage: 10gi
     csi:
       driver: nas.csi.everest.io
       fstype: nfs
       volumeattributes:
         everest.io/share-export-location: sfs-nas01.cn-south-1.myhuaweicloud.com:/share-436304e8
         storage.kubernetes.io/csiprovisioneridentity: everest-csi-provisioner
       volumehandle: 682f00bb-ace0-41d8-9b3e-913c9aa6b695
     persistentvolumereclaimpolicy: delete
     storageclassname: csi-nas

   加粗标红字段需要重点关注，其中参数说明如下：

   表2 文件存储卷pv配置参数说明

   参数	描述
   name	pv资源的名称，集群下唯一。
   storage	文件存储的大小，单位为gi。可参考flexvolume pv的spec.capacity.storage。
   driver	挂载依赖的存储驱动，文件存储配置为“nas.csi.everest.io”。
   everest.io/share-export-location	文件存储的共享路径。可参考flexvolume pv的spec.flexvolume.options.devicemountpath。
   volumehandle	文件存储的id。可参考flexvolume pv的spec.flexvolume.options.volumeid。
   storageclassname	k8s storage class名称；需配置为"csi-nas"。

   对象存储卷pv配置示例如下：

   apiversion: v1
   kind: persistentvolume
   metadata:
     name: pv-obs-example
     annotations:
       pv.kubernetes.io/provisioned-by: everest-csi-provisioner
   spec:
     accessmodes:
     - readwritemany
     capacity:
       storage: 1gi
     csi:
       driver: obs.csi.everest.io
       fstype: s3fs
       volumeattributes:
         everest.io/obs-volume-type: standard
         everest.io/region: cn-north-4
         storage.kubernetes.io/csiprovisioneridentity: everest-csi-provisioner
       volumehandle: obs-normal-static-pv
     persistentvolumereclaimpolicy: delete
     storageclassname: csi-obs

   加粗标红字段需要重点关注，其中参数说明如下：

   表3 对象存储卷pv配置参数说明

   参数	描述
   name	pv资源的名称，集群下唯一。
   storage	存储容量，单位为gi。此处配置为固定值1gi。
   driver	挂载依赖的存储驱动，对象存储配置为“obs.csi.everest.io”。
   fstype	文件类型，支持“obsfs”与“s3fs”，取值为s3fs时创建是obs对象桶，配套使用s3fs挂载；取值为obsfs时创建的是obs并行文件系统，配套使用obsfs挂载。可参考flexvolume pv的spec.flexvolume.options.posix的对应关系：true（obsfs）、false/空值（s3fs）。
   everest.io/obs-volume-type	存储类型，包括standard（标准桶）、warm（低频访问桶）。可参考flexvolume pv的spec.flexvolume.options.storage_class的对应关系：standard（标准桶）、standard_ia（低频访问桶）。
   everest.io/region	对象存储所在的region。可参考flexvolume pv的spec.flexvolume.options.region。
   volumehandle	对象存储的桶名称。可参考flexvolume pv的spec.flexvolume.options.volumeid。
   storageclassname	k8s storage class名称；需配置为"csi-obs”。

   极速文件存储卷pv配置示例如下：

   apiversion: v1
   kind: persistentvolume
   metadata:
     name: pv-efs-example
     annotations:
       pv.kubernetes.io/provisioned-by: everest-csi-provisioner
   spec:
     accessmodes:
     - readwritemany
     capacity:
       storage: 10gi
     csi:
       driver: sfsturbo.csi.everest.io
       fstype: nfs
       volumeattributes:
         everest.io/share-export-location: 192.168.0.169:/
         storage.kubernetes.io/csiprovisioneridentity: everest-csi-provisioner
       volumehandle: 8962a2a2-a583-4b7f-bb74-fe76712d8414
     persistentvolumereclaimpolicy: delete
     storageclassname: csi-sfsturbo

   加粗标红字段需要重点关注，其中参数说明如下：

   表4 极速文件存储卷pv配置参数说明

   参数	描述
   name	pv资源的名称，集群下唯一。
   storage	文件存储的大小。可参考flexvolume pv的spec.capacity.storage。
   driver	挂载依赖的存储驱动，极速文件存储配置为“sfsturbo.csi.everest.io”。
   everest.io/share-export-location	极速文件存储的共享路径。可参考flexvolume pv的spec.flexvolume.options.devicemountpath。
   volumehandle	极速文件存储的id。可参考flexvolume pv的spec.flexvolume.options.volumeid。
   storageclassname	指定k8s storage class名称；极速文件存储卷需配置为"csi-sfsturbo”。

3. 根据flexvolume格式的pvc，准备csi格式的pvc的yaml文件关联上述步骤准备的静态pv。

   执行如下命令，配置名为“pvc-example.yaml”的创建pvc的yaml文件。

   touch pvc-example.yaml

   vi pvc-example.yaml

   云硬盘存储卷pvc的配置示例如下：

   apiversion: v1
   kind: persistentvolumeclaim
   metadata:
     labels:
       failure-domain.beta.kubernetes.io/region: cn-north-4
       failure-domain.beta.kubernetes.io/zone: <zone name>
     annotations:
       everest.io/disk-volume-type: sas
       volume.beta.kubernetes.io/storage-provisioner: everest-csi-provisioner
     name: pvc-evs-example
     namespace: default
   spec:
     accessmodes:
     - readwriteonce
     resources:
       requests:
         storage: 10gi
     volumename:  pv-evs-example
     storageclassname: csi-disk

   加粗标红字段需要重点关注，其中参数说明如下：

   表5 云硬盘存储卷pvc配置参数说明

   参数	描述
   failure-domain.beta.kubernetes.io/region	集群所在region。可参考flexvolume pvc的相同字段。
   failure-domain.beta.kubernetes.io/zone	evs云硬盘所在可用区。可参考flexvolume pvc的相同字段。
   everest.io/disk-volume-type	云硬盘存储类型，支持sas、ssd。和上述步骤的pv保持一致。
   name	pvc资源名称，同namespace下唯一。保证在namespace下唯一即可。（若pvc是由有状态应用动态创建，则保持和flexvolume pvc的name一致）。
   namespace	pvc资源命名空间。可参考flexvolume pvc的相同字段。
   storage	pvc申请容量，必须和已有pv的storage大小保持一致。
   volumename	pv的名称。使用上述步骤的静态pv的名称。
   storageclassname	指定k8s storage class名称；云硬盘需使用“csi-disk”。

   文件存储卷pvc配置示例如下：

   apiversion: v1
   kind: persistentvolumeclaim
   metadata:
     annotations:
       volume.beta.kubernetes.io/storage-provisioner: everest-csi-provisioner
     name: pvc-sfs-example
     namespace: default
   spec:
     accessmodes:
     - readwritemany
     resources:
       requests:
         storage: 10gi
     storageclassname: csi-nas
     volumename: pv-sfs-example

   加粗标红字段需要重点关注，其中参数说明如下：

   表6 文件存储卷pvc配置参数说明

   参数	描述
   name	pvc资源名称，同namespace下唯一。保证在namespace下唯一即可。（若pvc是由有状态应用动态创建，则保持和flexvolume pvc的name一致）。
   namespace	pvc资源命名空间。可参考flexvolume pvc的相同字段。
   storage	存储容量，单位gi，必须和已有pv的storage大小保持一致。
   storageclassname	需配置为"csi-nas"。
   volumename	pv的名称。参考上述步骤的静态pv的名称。

   对象存储卷pvc配置示例如下：

   apiversion: v1
   kind: persistentvolumeclaim
   metadata:
     annotations:
       volume.beta.kubernetes.io/storage-provisioner: everest-csi-provisioner
       everest.io/obs-volume-type: standard
       csi.storage.k8s.io/fstype: s3fs
     name: pvc-obs-example
     namespace: default
   spec:
     accessmodes:
     - readwritemany
     resources:
       requests:
         storage: 1gi
     storageclassname: csi-obs
     volumename: pv-obs-example

   加粗标红字段需要重点关注，其中参数说明如下：

   表7 对象存储卷pvc配置参数说明

   参数	描述
   everest.io/obs-volume-type	obs存储类型；当前支持标准（standard）和低频（warm）两种存储类型。和上述步骤的pv保持一致。
   csi.storage.k8s.io/fstype	指定文件类型，支持“obsfs”与“s3fs”。与上述步骤中静态obs存储的pv的fstype保持一致。
   name	pvc资源名称，同namespace下唯一。保证在namespace下唯一即可。（若pvc是由有状态应用动态创建，则保持和flexvolume pvc的name一致）。
   namespace	pvc资源命名空间。可参考flexvolume pvc的相同字段。
   storage	存储容量，单位为gi。此处配置为固定值1gi。
   storageclassname	k8s storage class名称；需配置为"csi-obs”。
   volumename	pv的名称。参考上述步骤创建的静态pv的名称。

   极速文件存储卷pvc配置示例如下：

   apiversion: v1
   kind: persistentvolumeclaim
   metadata:
     annotations:
       volume.beta.kubernetes.io/storage-provisioner: everest-csi-provisioner
     name: pvc-efs-example
     namespace: default
   spec:
     accessmodes:
     - readwritemany
     resources:
       requests:
         storage: 10gi
     storageclassname: csi-sfsturbo
     volumename: pv-efs-example

   加粗标红字段需要重点关注，其中参数说明如下：

   表8 极速文件存储卷pvc配置参数说明

   参数	描述
   name	pvc资源名称，同namespace下唯一。保证在namespace下唯一即可。（若pvc是由有状态应用动态创建，则保持和flexvolume pvc的name一致）。
   namespace	pvc资源命名空间。可参考flexvolume pvc的相同字段。
   storageclassname	指定k8s storage class名称；需配置为"csi-sfsturbo”。
   storage	存储容量，单位gi，必须和已有pv的storage大小保持一致。
   volumename	pv的名称。参考上述步骤创建的静态pv的名称。

4. 应用升级替换成新的pvc。
   无状态应用

   1. 通过kubectl create -f的形式创建pv和pvc。

      kubectl create -f pv-example.yaml

      kubectl create -f pvc-example.yaml



      命令中的yaml名称是示例，请以实际步骤2和步骤3创建的pv和pvc的yaml名字为准。

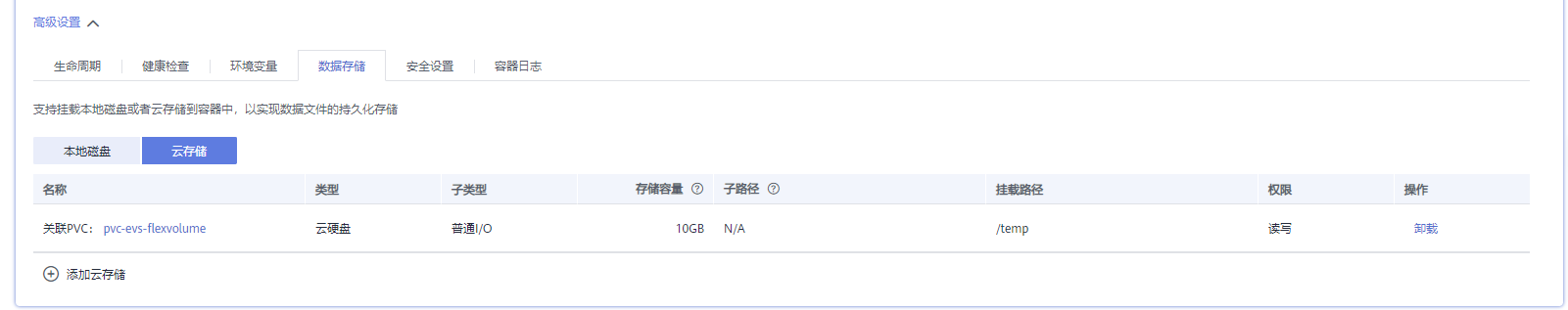

   2. 进入应用更新升级界面：更新升级 - 高级设置 - 数据存储 - 云存储。



   3. 卸载老存储，同时添加csi格式的pvc的云存储，容器内挂载路径和以前保持一致，实现存储迁移。
   4. 单击提交，确认后升级生效。
   5. 等待pod running。

   升级使用已有存储的有状态应用

   1. 通过kubectl create -f的形式创建pv和pvc

      kubectl create -f pv-example.yaml

      kubectl create -f pvc-example.yaml



      命令中的yaml名称是示例，请以实际步骤2和步骤3创建的pv和pvc的yaml名字为准。

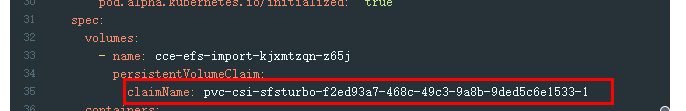

   2. 通过kubectl edit的方式修改有状态应使用新建的pvc。

      kubectl edit sts sts-example -n xxx





      命令中的sts-example为待升级的有状态应用的名称，请以实际为准。xxx指代有状态应用所在的命名空间。

   3. 等待pod running。


   当前界面暂未提供有状态应用添加新的云存储，因此升级替换成新pvc需要通过后台kubectl命里实现。

   升级使用动态分配存储的有状态应用

   1. 备份当前有状态应用使用的flexvolume格式的pv和pvc。

      kubectl get pvc xxx -n {namespaces} -oyaml > pvc-backup.yaml

      kubectl get pv xxx -n {namespaces} -oyaml > pv-backup.yaml

   2. 将应用的实例数修改成0。
   3. 在存储界面解关联有状态应用使用的flexvolume格式的pvc。
   4. 通过kubectl create -f的形式创建pv和pvc。

      kubectl create -f pv-example.yaml

      kubectl create -f pvc-example.yaml



      命令中的yaml名称是示例，请以实际步骤2和步骤3创建的pv和pvc的yaml名字为准。

   5. 将应用的实例数恢复，等待pod running。


   有状态应用动态创建存储是通过volumeclaimtemplates机制实现，而该字段k8s无法修改，因此无法通过更换新pvc的方式实现数据迁移。

   volumeclaimtemplates的pvc命名格式是固定的，当符合命名格式的pvc已经存在的时候则直接使用该pvc。

   因此需要些解关联原有pvc之后，创建同名的csi格式的pvc来实现存储迁移。

   6. 迁移完成，但是如果不重建有状态应用，扩容时仍是flexvolume格式的pvc（按需操作）。

   • 获取当前有状态应用yaml：

   kubectl get sts xxx -n {namespaces} -oyaml > sts.yaml

   • 备份当前有状态应用yaml：

   cp sts.yaml sts-backup.yaml

   • 修改有状态应用yaml中volumeclaimtemplates的定义：

   vi sts.yaml

   云硬盘存储卷volumeclaimtemplates的配置示例如下：

     volumeclaimtemplates:
       - metadata:
           name: pvc-161070049798261342
           namespace: default
           creationtimestamp: null
           annotations:
             everest.io/disk-volume-type: sas
         spec:
           accessmodes:
             - readwriteonce
           resources:
             requests:
               storage: 10gi
           storageclassname: csi-disk

   其中参数和上述步骤创建的云硬盘存储卷的pvc保持一致。

   文件存储卷volumeclaimtemplates配置示例如下：

     volumeclaimtemplates:
       - metadata:
           name: pvc-161063441560279697
           namespace: default
           creationtimestamp: null
         spec:
           accessmodes:
             - readwritemany
           resources:
             requests:
               storage: 10gi
           storageclassname: csi-nas

   其中参数和上述步骤创建的文件存储卷pvc保持一致。

   对象存储卷pvc配置示例如下：

     volumeclaimtemplates:
       - metadata:
           name: pvc-161070100417416148
           namespace: default
           creationtimestamp: null
           annotations:
             csi.storage.k8s.io/fstype: s3fs
             everest.io/obs-volume-type: standard
         spec:
           accessmodes:
             - readwritemany
           resources:
             requests:
               storage: 1gi
           storageclassname: csi-obs

   其中参数和上述步骤创建的对象存储卷pvc保持一致。

   • 删除原有状态应用：

   kubectl delete sts xxx -n {namespaces}

   • 创建新的有状态应用

   kubectl create -f sts.yaml

5. 检查业务功能。
   1. 检查业务功能是否正常。
   2. 检查数据是否丢失。


   若功能或数据检查异常需要回退，请执行步骤4，选择flexvolume格式的pvc并单击提交升级。

6. 卸载flexvolume格式的pvc。

   检查正常，存储管理界面执行解关联操作。

   也可以后台通过kubectl指令删除flexvolume格式的pvc和pv。



   在删除之前需要修改pv的回收策略persistentvolumereclaimpolicy为retain，否则底层存储会被回收。

   在存储迁移执行前已完成集群升级可能会导致无法删除pv，可以去除pv的保护字段finalizers来实现pv删除

   kubectl patch pv {pv_name} -p '{"metadata":{"finalizers":null}}'
