背景知识

• 被测机：被压力测试网络性能的弹性云服务器，可作为netperf测试中的client端（发送端）或server端（接收端）。
• 辅助云服务器：弹性云服务器，用于netperf测试中的client端（发送端）或server端（接收端），用于与被测机建立连接，传递测试数据。
• 测试工具常用参数说明如表1、表2所示。

  表1 netperf工具常用参数说明

  参数	参数说明
  -p	端口号
  -h	接收端ip地址
  -t	发包协议类型，测带宽时参数值为“tcp_stream”
  -l	测试时长
  -m	数据包大小，测试带宽时建议设置为“1440”

  表2 iperf3工具常用参数说明

  参数	参数说明
  -p	端口号
  -c	接收端ip地址
  -u	udp报文
  -b	发送带宽
  -t	测试时长
  -l	数据包大小，测试pps时建议设置为“16”
  -a	iperf3占用的cpu编号。 本文示例中假设ecs最大为16vcpu，实际中根据ecs cpu数量进行循环。如ecs为8vcpu，则-a范围0~7，0~7。

测试准备

1. 准备弹性云服务器。
   要求：被测机与辅助弹性云服务器的类型、规格需保持一致，并在同一云服务器组，遵循反亲和部署。

   表3 环境准备

   类型	数量	镜像	规格	ip地址
   被测机	1台	centos 7.4 64bit（推荐）	-	192.168.2.10
   辅助云服务器	8台	centos 7.4 64bit（推荐）	vcpu：8核及以上	192.168.2.11 ~ 192.168.2.18

2. 准备测试工具。

   要求：需分别在被测机和辅助云服务器上安装测试工具netperf、iperf3、sar。安装方法如表4所示。

   表4 安装测试工具

   测试工具	安装方法
   netperf	执行以下命名，安装gcc。 yum -y install unzip gcc gcc-c 执行以下命令，下载netperf。 wget https://github.com/hewlettpackard/netperf/archive/refs/tags/netperf-2.7.0.zip 执行以下命令，解压并安装netperf。 unzip netperf-2.7.0.zip cd netperf-netperf-2.7.0/ ./configure && make && make install
   iperf3	执行以下命令，下载iperf3。 wget --no-check-certificate https://codeload.github.com/esnet/iperf/zip/master -o iperf3.zip 执行以下命令，解压并安装iperf3。 unzip iperf3.zip cd iperf-master/ ./configure && make && make install
   sar	执行以下命令，安装sar。 yum -y install sysstat

3. 开启网卡多队列。

   要求：需分别在被测机和辅助云服务器上开启网卡多队列。

   1. 执行以下命令，检查弹性云服务器支持的队列个数。

      ethtool -l eth0 | grep -i pre -a 5 | grep combined

   2. 执行以下命令，设置队列数，开启网卡多队列功能。

      ethtool -l eth0 combined x

      其中，x表示3.a中查询的队列数。

tcp带宽测试（使用netperf工具）

采用多流进行测试，本文以16条流为例，均分到8个ecs上，其他流数以此类推。

tcp带宽测试采用多流模型：

• 当测试tcp发送带宽时，采用一对多模型，即保证接收端能力足够。
• 当测试tcp接收带宽时，采用多对一模型，即保证发送端能力足够。

1. 测试tcp发送带宽。
   1. 分别在“所有辅助云服务器”中执行以下命令，启动netserver进程。

      netserver -p 12001

      netserver -p 12002

      其中，-p用于指定监听端口。

   2. 在“被测机”中执行以下命令，启动netperf进程，分别指定到辅助云服务器的不同netserver端口。其中，netperf工具的常用参数说明请参见表1。

      ##ip地址对应第1台辅助云服务器

      netperf -h 192.168.2.11 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.11 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第2台辅助云服务器

      netperf -h 192.168.2.12 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.12 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第3台辅助云服务器

      netperf -h 192.168.2.13 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.13 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第4台辅助云服务器

      netperf -h 192.168.2.14 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.14 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第5台辅助云服务器

      netperf -h 192.168.2.15 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.15 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第6台辅助云服务器

      netperf -h 192.168.2.16 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.16 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第7台辅助云服务器

      netperf -h 192.168.2.17 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.17 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      ##ip地址对应第8台辅助云服务器

      netperf -h 192.168.2.18 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.18 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

2. 测试tcp接收带宽。
   1. 在“被测机”中执行以下命令，启动netserver进程。

      ##port对应第1台辅助云服务器

      netserver -p 12001

      netserver -p 12002

      ##port对应第2台辅助云服务器

      netserver -p 12003

      netserver -p 12004

      ##port对应第3台辅助云服务器

      netserver -p 12005

      netserver -p 12006

      ##port对应第4台辅助云服务器

      netserver -p 12007

      netserver -p 12008

      ##port对应第5台辅助云服务器

      netserver -p 12009

      netserver -p 12010

      ##port对应第6台辅助云服务器

      netserver -p 12011

      netserver -p 12012

      ##port对应第7台辅助云服务器

      netserver -p 12013

      netserver -p 12014

      ##port对应第8台辅助云服务器

      netserver -p 12015

      netserver -p 12016

   2. 执行以下命令，分别在“辅助云云服务器”中启动netperf进程。

      登录辅助云服务器1：

      netperf -h 192.168.2.10 -p 12001 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12002 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器2：

      netperf -h 192.168.2.10 -p 12003 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12004 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器3：

      netperf -h 192.168.2.10 -p 12005 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12006 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器4：

      netperf -h 192.168.2.10 -p 12007 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12008 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器5：

      netperf -h 192.168.2.10 -p 12009 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12010 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器6：

      netperf -h 192.168.2.10 -p 12011 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12012 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器7：

      netperf -h 192.168.2.10 -p 12013 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12014 -t tcp_stream -l 300 -- -m 1440 &

      登录辅助云服务器8：

      netperf -h 192.168.2.10 -p 12015 -t tcp_stream -l 300 -- -m 1440 &

      netperf -h 192.168.2.10 -p 12016 -t tcp_stream -l 300 -- -m 1440 &

3. 解析tcp测试结果。

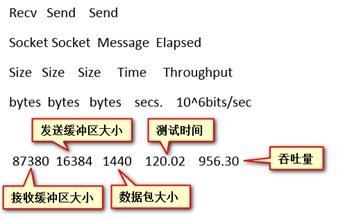

   测试结束后，发送端netperf进程输出结果如图1所示，最终结果为所有netperf进程测试结果之和。

   图1 发送端进程输出结果



   由于netperf进程众多，为方便统计，强烈建议测试指令输入完毕后，直接在被测弹性云服务器上用sar查看测试数据，命令为：

   sar -n dev 1 60

udp pps测试（使用iperf3工具）

1. 测试udp发送pps。
   1. 登录辅助云服务器。
   2. 分别在所有“辅助云服务器”中执行以下命令，启动server进程。

      iperf3 -s -p 12001 &

      iperf3 -s -p 12002 &

      其中，-p用于指定监听端口。

   3. 在“被测机”中执行如下命令，启动client进程。其中，iperf3工具的常用参数说明请参见表2。

      ##辅助云服务器1

      iperf3 -c 192.168.2.11 -p 12001 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.11 -p 12002 -u -b 100m -t 300 -l 16 -a 1 &

      ##辅助云服务器2

      iperf3 -c 192.168.2.12 -p 12001 -u -b 100m -t 300 -l 16 -a 2 &

      iperf3 -c 192.168.2.12 -p 12002 -u -b 100m -t 300 -l 16 -a 3 &

      ##辅助云服务器3

      iperf3 -c 192.168.2.13 -p 12001 -u -b 100m -t 300 -l 16 -a 4 &

      iperf3 -c 192.168.2.13 -p 12002 -u -b 100m -t 300 -l 16 -a 5 &

      ##辅助云服务器4

      iperf3 -c 192.168.2.14 -p 12001 -u -b 100m -t 300 -l 16 -a 6 &

      iperf3 -c 192.168.2.14 -p 12002 -u -b 100m -t 300 -l 16 -a 7 &

      ##辅助云服务器5

      iperf3 -c 192.168.2.15 -p 12001 -u -b 100m -t 300 -l 16 -a 8 &

      iperf3 -c 192.168.2.15 -p 12002 -u -b 100m -t 300 -l 16 -a 9 &

      ##辅助云服务器6

      iperf3 -c 192.168.2.16 -p 12001 -u -b 100m -t 300 -l 16 -a 10 &

      iperf3 -c 192.168.2.16 -p 12002 -u -b 100m -t 300 -l 16 -a 11 &

      ##辅助云服务器7

      iperf3 -c 192.168.2.17 -p 12001 -u -b 100m -t 300 -l 16 -a 12 &

      iperf3 -c 192.168.2.17 -p 12002 -u -b 100m -t 300 -l 16 -a 13 &

      ##辅助云服务器8

      iperf3 -c 192.168.2.18 -p 12001 -u -b 100m -t 300 -l 16 -a 14 &

      iperf3 -c 192.168.2.18 -p 12002 -u -b 100m -t 300 -l 16 -a 15 &

2. 测试udp接收pps。
   1. 执行以下命令，在“被测机”中启动server进程。其中，iperf3工具的常用参数说明请参见表2。

      ##port对应第1台辅助云服务器

      iperf3 -s -p 12001 -a 0 -i 60 &

      iperf3 -s -p 12002 -a 1 -i 60 &

      ##port对应第2台辅助云服务器

      iperf3 -s -p 12003 -a 2 -i 60 &

      iperf3 -s -p 12004 -a 3 -i 60 &

      ##port对应第3台辅助云服务器

      iperf3 -s -p 12005 -a 4 -i 60 &

      iperf3 -s -p 12006 -a 5 -i 60 &

      ##port对应第4台辅助云服务器

      iperf3 -s -p 12007 -a 6 -i 60 &

      iperf3 -s -p 12008 -a 7 -i 60 &

      ##port对应第5台辅助云服务器

      iperf3 -s -p 12009 -a 8 -i 60 &

      iperf3 -s -p 12010 -a 9 -i 60 &

      ##port对应第6台辅助云服务器

      iperf3 -s -p 12011 -a 10 -i 60 &

      iperf3 -s -p 12012 -a 11 -i 60 &

      ##port对应第7台辅助云服务器

      iperf3 -s -p 12013 -a 12 -i 60 &

      iperf3 -s -p 12014 -a 13 -i 60 &

      ##port对应第8台辅助云服务器

      iperf3 -s -p 12015 -a 14 -i 60 &

      iperf3 -s -p 12016 -a 15 -i 60 &

   2. 分别在“辅助云服务器”中，执行以下命令，启动client进程。其中，iperf3工具的常用参数说明请参见表2。

      登录辅助云服务器1：

      iperf3 -c 192.168.2.10 -p 12001 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12002 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器2：

      iperf3 -c 192.168.2.10 -p 12003 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12004 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器3：

      iperf3 -c 192.168.2.10 -p 12005 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12006 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器4：

      iperf3 -c 192.168.2.10 -p 12007 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12008 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器5：

      iperf3 -c 192.168.2.10 -p 12009 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12010 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器6：

      iperf3 -c 192.168.2.10 -p 12011 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12012 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器7：

      iperf3 -c 192.168.2.10 -p 12013 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12014 -u -b 100m -t 300 -l 16 -a 1 &

      登录辅助云服务器8：

      iperf3 -c 192.168.2.10 -p 12015 -u -b 100m -t 300 -l 16 -a 0 &

      iperf3 -c 192.168.2.10 -p 12016 -u -b 100m -t 300 -l 16 -a 1 &

3. 解析udp pps测试结果。

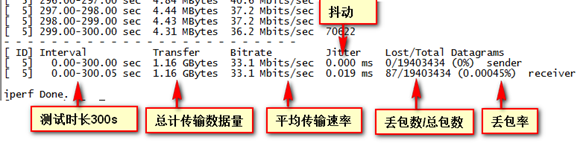

   udp pps测试结果示例如图2所示。

   图2 udp pps测试结果



   由于iperf3进程众多，为方便统计，强烈建议测试指令输入完毕后，直接在被测弹性云服务器上用sar查看测试数据，命令为：

   sar -n dev 1 60

时延测试

1. 执行以下命令，在“被测机”中启动qperf进程。

   qperf &

2. 登录辅助云服务器1，并执行以下命令，进行时延测试。

   qperf 192.168.2.10 -m 64 -t 60 -vu udp_lat

   测试完后屏幕显示结果的latency字段就是ecs间时延。
