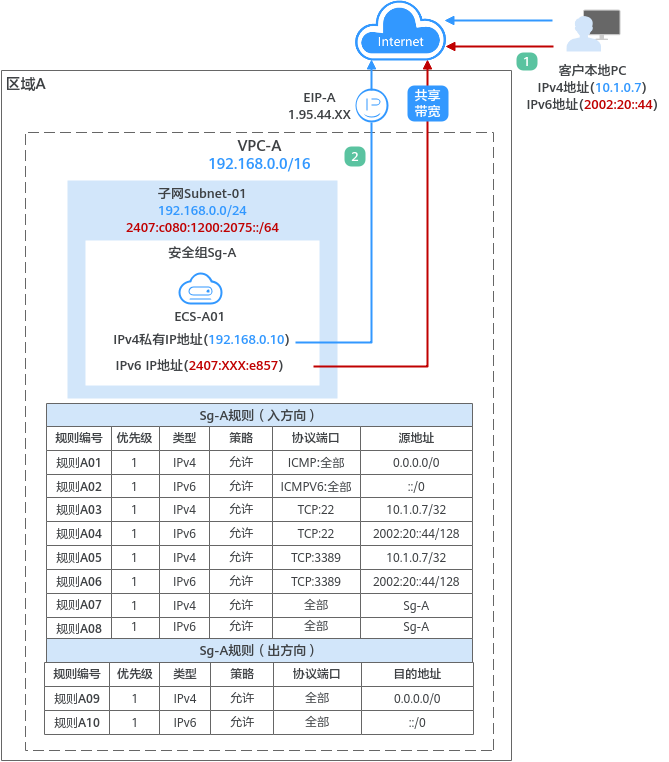

使用须知

• 当前ipv4/ipv6双栈网络暂不收费，后续定价会根据运营商收费策略的变化进行调整。
• ipv6功能目前仅在部分区域公测，具体公测区域请参见中“ipv4/ipv6双栈”功能的发布区域。申请公测权限后，才可以体验ipv6功能。
• 云耀云服务器l实例、旧版云耀云服务器不支持ipv6网络。
• 弹性云服务器ecs部分规格支持ipv6网络，只有选择支持ipv6的ecs，才可以使用ipv4/ipv6双栈网络。
  在ecs控制台，单击“购买弹性云服务器”，进入购买页面查看ecs规格列表。当ecs规格列表中包含“ipv6”参数，且取值为“是”时，表示该规格的ecs支持ipv6网络。

  图2 ecs规格列表

• 本示例网络规划仅供您参考，虚拟私有云和子网一旦创建完成，将无法修改网段，您需要根据具体的业务需求提前规划vpc的数量、子网的数量和ip网段划分等。

  具体请参见。

操作流程

准备工作

在创建vpc和ecs等资源之前，请先注册华为账号并开通华为云、完成实名认证、为账户充值。请保证账户有足够的资金，以免创建资源失败。

1. 注册华为账号并开通华为云，完成实名认证。
   如果您已有一个华为账号，请跳到下一个任务。如果您还没有华为账号，请执行以下操作。

   1. 。
   2. 参考，完成个人或企业账号实名认证。
2. 为账户充值。

   您需要确保账户有足够金额，充值方式请参见。

步骤一：创建vpc和子网

1. 进入。
2. 在“创建虚拟私有云”页面，根据界面提示配置虚拟私有云参数。

   本示例中需要创建一个vpc和一个子网，并为子网开启ipv6功能。

   图3 虚拟私有云

   图4 子网设置


   表1 虚拟私有云参数说明

   参数	示例	说明
   区域	华东-上海一	请您选择靠近业务的区域，vpc需要和ecs、eip位于同一个区域内。 vpc创建完成后不支持修改该参数。
   名称	vpc-a	请您按需设置vpc名称。 vpc创建完成后支持修改该参数。
   ipv4网段	192.168.0.0/16	vpc的ipv4地址范围，建议您从以下网段中选择： 10.0.0.0~10.255.255.255（掩码范围可选8~24） 172.16.0.0~172.31.255.255（掩码范围可选12~24） 192.168.0.0~192.168.255.255（掩码范围可选16~24） vpc创建完成后不支持修改该参数。
   企业项目	default	请您将vpc加入已有的企业项目内，支持按企业项目维度管理资源。 vpc创建完成后不支持修改该参数。
   高级配置 > 标签	无需配置	请您按需为vpc绑定标签，标签可用来分类和标识资源。 vpc创建完成后支持修改该参数。
   高级配置 > 描述	无需配置	请您按需设置vpc的描述信息。 vpc创建完成后支持修改该参数。

   表2 子网参数说明

   参数	示例	说明
   可用区	可用区4	一个区域内分为多个可用区，不同可用区之间物理隔离，内网互通。请您任意选择一个可用区，一个vpc的多个子网可以位于不同可用区，不影响通信。 当页面显示“边缘可用区”时，您需要根据业务规划选择边缘可用区。不显示“边缘可用区”时，您无需设置子网可用区，不会影响实际使用。 ecs可以和vpc子网位于不同可用区，比如位于可用区1的云服务器，可以使用可用区3的子网。 子网创建完成后不支持修改该参数。
   子网名称	subnet-a01	请您按需设置子网名称。 子网创建完成后支持修改该参数。
   子网ipv4网段	192.168.0.0/24	子网的ipv4地址范围，子网网段需要从vpc的ip网段中划分。 子网创建完成后不支持修改该参数。
   子网ipv6网段	开启	是否自动为子网分配ipv6地址，开启ipv6功能后，系统将会自动为子网分配ipv6地址。 子网创建完成后支持修改该参数。
   关联路由表	默认	创建vpc时会创建一个默认路由表，子网自动关联至默认路由表。 默认路由表中已预置系统路由，确保同一个vpc内不同子网之间的网络互通。 子网创建完成后支持修改该参数。
   高级配置 > 网关	192.168.0.1	子网的网关，建议您保持系统默认。 子网创建完成后不支持修改该参数。
   高级配置 dns服务器地址 域名 ntp服务器地址 ipv4 dhcp租约时间	无需配置	此处的参数均是为vpc中的ecs实例配置，本示例保持系统默认或者置空，无需配置。 子网创建完成后支持修改该参数。
   高级配置 > 标签	无需配置	请您按需为子网绑定标签，标签可用来分类和标识资源。 子网创建完成后支持修改该参数。
   高级配置 > 描述	无需配置	请您按需设置子网的描述信息。 子网创建完成后支持修改该参数。

3. 参数设置完成后，单击“立即创建”。

   返回vpc列表页面，可以查看到已创建的vpc-a。

步骤二：购买ecs

1. 进入页面。
2. 在“购买弹性云服务器”页面，根据界面提示配置弹性云服务器参数。
   本示例中，ecs的网络配置详情如下：

   • 网络：选择已创建的虚拟私有云和子网，vpc-a和subnet-a01。

     并选择“自动分配ipv6地址”，则ecs会拥有ipv4和ipv6两个地址。

     图5 网络

   • 安全组：新建一个安全组sg-a，并添加入方向和出方向规则。您在创建安全组的时候，系统会自动添加部分规则，您需要根据实际情况进行检查修改，确保表3中的规则均已正确添加。
     图6 安全组入方向

     图7 安全组出方向


     表3 安全组sg-a规则说明

     方向	策略	类型	协议端口	源地址/目的地址	描述
     入方向	允许	ipv4	tcp: 22	源地址：10.1.0.7/32	针对ipv4，放通安全组内ecs的ssh(22)端口，用于通过本地pc (10.1.0.7/32)远程登录linux ecs。
     入方向	允许	ipv6	tcp: 22	源地址：2002:20::44/128	针对ipv6，放通安全组内ecs的ssh(22)端口，用于通过本地pc (2002:20::44/128)远程登录linux ecs。
     入方向	允许	ipv4	tcp: 3389	源地址：10.1.0.7/32	针对ipv4，针对ipv4，放通安全组内ecs的rdp(3389)端口，用于通过本地pc (10.1.0.7/32)远程登录windows ecs。
     入方向	允许	ipv6	tcp: 3389	源地址：2002:20::44/128	针对ipv6，放通安全组内ecs的rdp(3389)端口，用于通过本地pc (2002:20::44/128)远程登录windows ecs。
     入方向	允许	ipv4	icmp: 全部	源地址：0.0.0.0/0	针对ipv4，放通安全组内ecs的icmp(全部)端口，用于外部通过ping命令测试ecs的网络连通性。
     入方向	允许	ipv6	icmpv6: 全部	源地址：::/0	针对ipv6，放通安全组内ecs的icmp(全部)端口，用于外部通过ping命令测试ecs的网络连通性。
     入方向	允许	ipv4	全部	源地址：当前安全组sg-a	针对ipv4，用于安全组内ecs之间网络互通。
     入方向	允许	ipv6	全部	源地址：当前安全组sg-a	针对ipv6，用于安全组内ecs之间网络互通。
     出方向	允许	ipv4	全部	目的地址：0.0.0.0/0	针对ipv4，用于安全组内ecs访问外部，允许流量从安全组内ecs流出。
     出方向	允许	ipv6	全部	目的地址：::/0	针对ipv6，用于安全组内ecs访问外部，允许流量从安全组内ecs流出。

   • 弹性公网ip：选择“暂不购买”。
     图8 弹性公网ip


   ecs的其他配置请您按需选择，具体可请参见。

3. 参数设置完成后，单击“立即购买”。

   返回ecs列表页面，可以查看到已创建的ecs-a01。

4. 创建ecs完成后，需要您登录至ecs内，确认当前ecs是否已成功获取到ipv6地址。
   • windows公共镜像默认已开启ipv6动态获取功能，无需额外配置。
   • linux公共镜像开启动态获取ipv6功能时，需要先判断是否支持ipv6协议栈，再判断是否已开启动态获取ipv6功能。

     目前，所有linux公共镜像均已支持ipv6协议栈。并且ubuntu 16操作系统已默认开启动态获取ipv6功能，即ubuntu 16操作系统无需额外配置，其他linux公共镜像需要执行开启动态获取ipv6的操作。

   如果您的镜像不支持自动分配ipv6地址，或者自动获取ipv6地址失败，您需要参考动态获取ipv6地址执行配置，否则ecs无法通过ipv6地址进行通信。

步骤三：购买eip并绑定至ecs（ipv4公网通信）

购买eip，并将eip绑定至ecs，则ecs可以通过ipv4类型的eip地址实现公网通信。

1. 进入页面。
2. 在“购买弹性公网ip”页面，根据界面提示配置弹性公网ip参数。

   请您按需选择eip的配置参数，具体可请参见购买弹性公网ip。

3. 参数设置完成后，单击“立即购买”。

   返回eip列表页面，可以查看到已创建的eip-a。

4. 在eip列表中，单击eip-a所在行的操作列下的“绑定”。

   弹出“绑定弹性公网ip”对话框。

   图9 绑定弹性公网ip

5. 在对话框中，选择ecs-a01，并单击“确定”，将eip-a绑定至ecs-a01。

   返回eip列表中，在“已绑定实例”列下，可查看到已绑定的ecs-a01。

   图10 已绑定ecs-a


步骤四：购买共享带宽并添加ecs的ipv6网卡（ipv6公网通信）

购买共享带宽，并在共享带宽中添加ecs ipv6网卡，则ecs可以通过ipv6类型的ip地址实现公网通信。

1. 进入页面。
2. 在“购买共享带宽”页面，根据界面提示配置共享带宽参数。

   请您按需选择eip的配置参数，具体可请参见。

3. 参数设置完成后，单击“立即购买”。

   返回共享带宽列表页面，可以查看到已创建的bandwidth-a。

4. 在共享带宽列表中，单击bandwidth-a所在行的操作列下的“添加公网ip”。

   弹出“添加公网ip”对话框。

   图11 添加公网ip

5. 根据以下说明设置参数，并单击“确定”，将ecs-a01的ipv6网卡添加到共享带宽bandwidth-a中。
   • 公网ip：选择“ipv6网卡”。
   • 所属vpc：选择ecs所在的vpc，本示例为vpc-a。
   • 子网：选择ecs所在的子网，本示例为subnet-a01。
   • ipv6网卡：选择ecs的ipv6网卡，本示例选择ecs-a01的网卡。

步骤五：验证ipv4和ipv6网络通信情况

1. 分别验证使用ecs-a01的ipv4地址（eip）和ipv6地址是否可以登录ecs-a01。

   弹性云服务器有多种登录方法，具体请参见。

   以使用putty工具远程登录ecs-a01为例：

   • 验证ipv4地址登录：host name (or ip address)中输入ecs-a01的eip地址，本示例为1.95.44.xx。
   • 验证ipv6地址登录：host name (or ip address)中输入ecs-a01的ipv6地址，本示例为2407:xxx:e857。
   图12 putty配置

2. 执行以下命令，分别验证ecs-a01的ipv4和ipv6公网通信情况。
   • 验证ipv4公网访问情况：

     ping ipv4公网ip地址或者域名

     命令示例：

     ping support.huaweicloud.com

     回显类似如下信息，表示ecs-a01的ipv4公网通信正常。

     [root@ecs-a01 ~]# ping support.huaweicloud.com
     ping hcdnw.cbg-notzj.c.cdnhwc2.com (203.193.226.103) 56(84) bytes of data.
     64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=1 ttl=51 time=2.17 ms
     64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=2 ttl=51 time=2.13 ms
     64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=3 ttl=51 time=2.10 ms
     64 bytes from 203.193.226.103 (203.193.226.103): icmp_seq=4 ttl=51 time=2.09 ms
     ...
     --- hcdnw.cbg-notzj.c.cdnhwc2.com ping statistics ---
     4 packets transmitted, 4 received, 0% packet loss, time 3004ms
     rtt min/avg/max/mdev = 2.092/2.119/2.165/0.063 ms

   • 验证ipv6公网通信情况：

     ping6 ipv6公网地址

     假设2002:20::45是一个公网ip地址，命令示例如下：

     ping6 2002:20::45

     回显类似如下信息，表示ecs-a01的ipv6公网通信正常。

     [root@ecs-a01 ~]# ping6 2002:20::45
     ping 2002:20::45(2002:20::45) from 2002:20::45 : 56 data bytes
     64 bytes from 2002:20::45: icmp_seq=1 ttl=64 time=0.770 ms
     64 bytes from 2002:20::45: icmp_seq=2 ttl=64 time=0.295 ms
     64 bytes from 2002:20::45: icmp_seq=3 ttl=64 time=0.245 ms
     ^c
     --- 2002:20::45 ping statistics ---
     3 packets transmitted, 3 received, 0% packet loss, time 2080ms
     rtt min/avg/max/mdev = 0.245/0.436/0.770/0.237 ms
