为什么需要ingress

service基于tcp和udp协议进行访问转发，为集群提供了四层负载均衡的能力。但是在实际场景中，service无法满足应用层中存在着大量的http/https访问需求。因此，kubernetes集群提供了另一种基于http协议的访问方式——ingress。

ingress是kubernetes集群中一种独立的资源，制定了集群外部访问流量的转发规则。如图1所示，用户可根据域名和路径对转发规则进行自定义，完成对访问流量的细粒度划分。

下面对ingress的相关定义进行介绍：

• ingress资源：一组基于域名或url把请求转发到指定service实例的访问规则，是kubernetes的一种资源对象，通过接口服务实现增、删、改、查的操作。
• ingress controller：请求转发的执行器，用以实时监控资源对象ingress、service、endpoint、secret（主要是tls证书和key）、node、configmap的变化，解析ingress定义的规则并负责将请求转发到相应的后端service。

ingress controller在不同厂商之间的实现方式不同，根据负载均衡器种类的不同，可以将其分成elb型和nginx型。cce支持上述两种ingress controller类型，其中elb ingress controller基于弹性负载均衡服务（elb）实现流量转发；而nginx ingress controller使用kubernetes社区维护的模板与镜像，通过nginx组件完成流量转发。

elb ingress controller工作原理

cce自研的elb ingress controller基于弹性负载均衡服务elb实现公网和内网（同一vpc内）的七层网络访问，通过不同的url将访问流量分发到对应的服务。

elb ingress controller部署于master节点上，与集群所在vpc下的弹性负载均衡器绑定，支持在同一个elb实例（同一ip）下进行不同域名、端口和转发策略的设置。elb ingress controller的工作原理如图2，实现步骤如下：

1. 用户创建ingress资源，在ingress中配置流量访问规则，包括负载均衡器、url、ssl以及访问的后端service端口等。
2. ingress controller监听到ingress资源发生变化时，就会根据其中定义的流量访问规则，在elb侧重新配置监听器以及后端服务器路由。
3. 当用户进行访问时，流量根据elb中配置的转发策略转发到对应的后端service端口，然后再经过service二次转发访问到关联的各个工作负载。

nginx ingress controller工作原理

nginx型的ingress使用弹性负载均衡（elb）作为流量入口，并在集群中部署来对流量进行负载均衡及访问控制。

nginx-ingress插件使用开源社区的模板与镜像，使用过程中可能存在缺陷，cce会定期同步社区版本来修复已知漏洞。请评估是否满足您的业务场景要求。

开源社区地址：

nginx型的ingress controller通过pod部署在工作节点上，因此引入了相应的运维成本和nginx组件运行成本，其工作原理如图4，实现步骤如下：

1. 当用户更新ingress资源后，ingress controller就会将其中定义的转发规则写入到nginx的配置文件（nginx.conf）中。
2. 内置的nginx组件进行reload，加载更新后的配置文件，完成nginx转发规则的修改和更新。
3. 在流量访问集群时，首先被已创建的负载均衡实例转发到集群内部的nginx组件，然后nginx组件再根据转发规则将其转发至对应的各个工作负载。

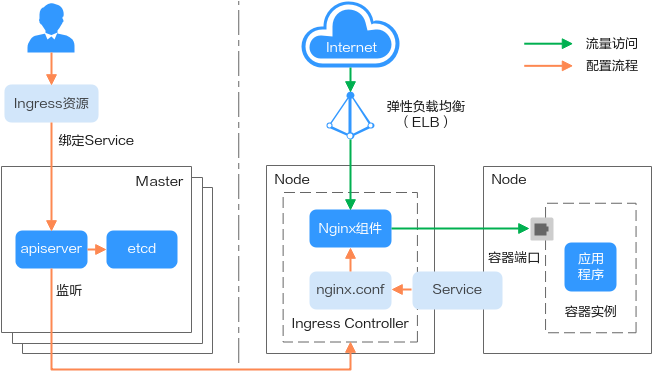

图4 nginx ingress controller工作原理

ingress支持的service类型

由于elb ingress和社区开源的nginx ingress的实现原理不同，因此支持的service类型不同。
