管理虚拟ip地址-九游平台

操作场景

虚拟ip地址用于为网卡提供第二个ip地址，同时支持与多个的网卡绑定，从而实现多个弹性云服务器之间的高可用性。

绑定虚拟ip地址

  1. 登录管理控制台。
  2. 单击“”，选择“计算 > 弹性云服务器”。
  3. 在弹性云服务器列表中，单击待绑定虚拟ip地址的弹性云服务器名称。

    系统跳转至该弹性云服务器详情页面。

  4. 选择“弹性网卡”页签，单击“管理虚拟ip地址”。
  5. 选择“ip地址管理”页签，在需要绑定弹性公网ip或者弹性云服务器的虚拟ip地址所在行的操作列下，单击“绑定弹性公网ip”或者“绑定服务器”。

    多个主备部署的弹性云服务器可以在绑定虚拟ip地址时选择同一个虚拟ip地址，增强容灾性能。

  6. 单击“确定”。

登录ecs配置虚拟ip地址

当为一个ecs绑定一个虚拟ip或者多个虚拟ip时，在控制台执行完绑定虚拟ip的操作后，您还需要参考以下章节，登录弹性云服务器手工配置虚拟ip地址。

本文提供以下操作系统的配置示例，其他操作系统，请您参考对应九游平台官网帮助文档进行配置。
  • linux系统：centos 7.2 64bit、ubuntu 22.04 server 64bit
  • windows系统：windows server
以下操作以“centos 7.2 64bit”为例，供您参考。
  1. 执行以下命令，查看并记录需要绑定虚拟ip的网卡及对应连接。

    nmcli connection

    回显类似如下信息：

    本示例的回显信息说明如下：

    • device列的eth0为需要绑定虚拟ip的网卡。
    • name列的wired connection 1为网卡对应的连接。
  2. 执行以下命令，在目标网卡连接中添加虚拟ip。

    nmcli connection modify "网卡对应的连接名称" ipv4.addresses 虚拟ip地址

    参数说明如下：

    • 网卡对应的连接名称：为1中查到的网卡对应的连接，本示例中为wired connection 1。
    • 虚拟ip地址：待添加的虚拟ip地址，如果一次添加多个虚拟ip地址，多个虚拟ip地址之间用“,”隔开。
    命令示例：
    • 添加单个虚拟ip：nmcli connection modify "wired connection 1" ipv4.addresses 172.16.0.125
    • 添加多个虚拟ip：nmcli connection modify "wired connection 1" ipv4.addresses 172.16.0.125,172.16.0.126
  3. 执行以下命令，使2的配置生效。

    nmcli connection up "网卡对应的连接名称"

    命令示例：

    nmcli connection up "wired connection 1"

    回显类似如下信息：

  4. 执行以下命令，检查虚拟ip配置是否成功。

    ip a

    回显类似如下信息，可以看到eth0网卡下存在虚拟ip地址，为172.16.0.125。

    如果您需要删除已添加的虚拟ip，可以使用以下方法：

    1. 在目标网卡连接中删除虚拟ip。

      nmcli connection modify "网卡对应的连接名称" -ipv4.addresses 虚拟ip地址

      一次删除多个虚拟ip地址时，多个ip之间用“,”隔开，命令示例：
      • 删除单个虚拟ip：nmcli connection modify "wired connection 1" -ipv4.addresses 172.16.0.125
      • 删除多个虚拟ip：nmcli connection modify "wired connection 1" -ipv4.addresses 172.16.0.125,172.16.0.126
    2. 参考3，使删除操作生效。
以下操作以“ubuntu 22.04 server 64bit”为例，当弹性云服务器的操作系统为ubuntu 22和ubuntu 20时，请您参考下述方法。
  1. 执行以下命令，查看并记录需要绑定虚拟ip的网卡。

    ifconfig

    回显类似如下信息，本示例中绑定虚拟ip的网卡名称为eth0。
    root@ecs-x-ubantu:~# ifconfig
eth0: flags=4163  mtu 1500
        inet 172.16.0.210  netmask 255.255.255.0  broadcast 172.16.0.255
        inet6 fe80::f816:3eff:fe01:f1c3  prefixlen 64  scopeid 0x20
        ether fa:16:3e:01:f1:c3  txqueuelen 1000  (ethernet)
        rx packets 43915  bytes 63606486 (63.6 mb)
        rx errors 0  dropped 0  overruns 0  frame 0
        tx packets 3364  bytes 455617 (455.6 kb)
        tx errors 0  dropped 0 overruns 0  carrier 0  collisions 0
...
  2. 执行以下命令，进入“/etc/netplan”目录。

    cd /etc/netplan

  3. 执行以下命令，为目标网卡添加虚拟ip地址。
    1. 执行以下命令，打开配置文件“01-netcfg.yaml”。

      vim 01-netcfg.yaml

    2. 按i进入编辑模式。
    3. 在对应网卡配置区域内，添加虚拟ip地址。

      本示例为eth0添加虚拟ip地址，待添加内容如下：

      addresses:

      - 172.16.0.26/32

      添加后文件内容如下：
      network:
    version: 2
    renderer: networkmanager
    ethernets:
        eth0:
            dhcp4: true
            addresses:
            - 172.16.0.26/32
        eth1:
            dhcp4: true
        eth2:
            dhcp4: true
        eth3:
            dhcp4: true
        eth4:
            dhcp4: true
    4. 添加完成后，按“esc”，并输入“:wq!”，保存后退出文件。
  4. 执行以下命令，使3的配置生效。

    netplan apply

  5. 执行以下命令，检查虚拟ip配置是否成功。

    ip a

    回显类似如下信息，可以看到eth0网卡下存在虚拟ip地址，为172.16.0.26。
    root@ecs-x-ubantu:/etc/netplan# ip a
...
2: eth0:  mtu 1500 qdisc fq_codel state up group default qlen 1000
    link/ether fa:16:3e:01:f1:c3 brd ff:ff:ff:ff:ff:ff
    altname enp0s3
    altname ens3
    inet 172.16.0.26/32 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 172.16.0.210/24 brd 172.16.0.255 scope global dynamic noprefixroute eth0
       valid_lft 107999971sec preferred_lft 107999971sec
    inet6 fe80::f816:3eff:fe01:f1c3/64 scope link
       valid_lft forever preferred_lft forever

    如果您需要删除已添加的虚拟ip，可以使用以下方法：

    1. 参考3，打开配置文件“01-netcfg.yaml”，并删除对应网卡下虚拟ip的地址。
    2. 参考4，使删除操作生效。

以下操作以“windows server”为例，供您参考。

  1. 在“控制面板 > 网络和共享中心”路径下，单击对应的本地连接。
  2. 在打开的本地连接页面中，单击“属性”。
  3. 在“网络”页签中选择“internet 协议版本 4 （tcp/ipv4）”。
  4. 单击“属性”。
  5. 选择“使用下面的ip地址”，ip地址配置为弹性云服务器的私有ip地址，例如：10.0.0.101。

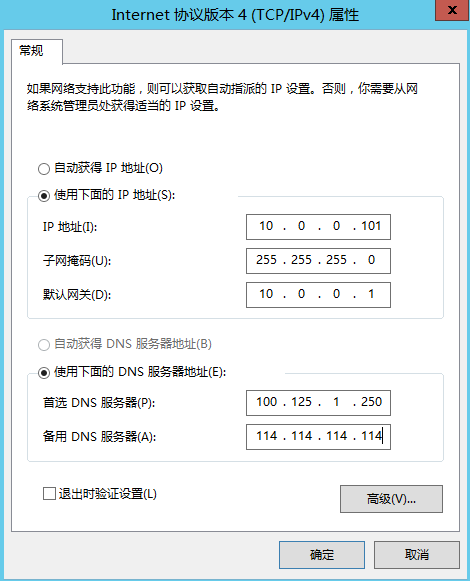

    图1 配置私有ip地址
  6. 单击“高级”。
  7. 在“ip设置”页签内“ip地址”区域，单击“添加”。

    添加虚拟ip地址，例如：10.0.0.154。

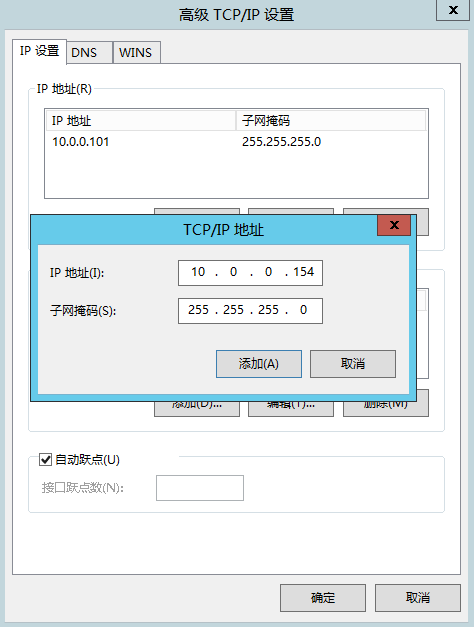

    图2 配置虚拟ip地址
  8. 单击“确定”，保存更改。
  9. 在“开始”菜单中打开windows命令行窗口，执行以下命令确认是否配置了虚拟ip地址。

    ipconfig /all

    回显样例中ipv4 address包含虚拟ip地址10.0.0.154，表示弹性云服务器内部网卡的虚拟ip地址配置正常。

相关操作

当不再使用虚拟ip时，可以删除虚拟ip地址，详细内容，请参考。

弹性云服务器的网卡解绑并删除虚拟ip地址后，需要在弹性云服务器上手工删除虚拟ip地址。

linux系统（本文以“centos 7.2 64bit”为例，其他规格请参考对应九游平台官网帮助文档）
  1. 执行以下命令，查看并记录需要删除虚拟ip的网卡及对应连接。

    nmcli connection

    回显类似如下信息：

    本示例的回显信息说明如下：

    • device列的eth0为需要删除虚拟ip的网卡。
    • name列的wired connection 1为网卡对应的连接。
  2. 执行以下命令，在目标连接中删除虚拟ip。

    nmcli connection delete "connection" ipv4.addresses vip

    参数说明如下：

    • connection：为步骤1中查到的网卡对应的连接。
    • vip：待删除的虚拟ip地址。
  3. 执行以下命令，使配置生效。

    nmcli connection up "connection"

    命令示例：

    nmcli connection up "wired connection 1"

  4. 执行以下命令，检查虚拟ip配置是否成功。

    ip a

    可以看到eth0网卡下已经不存在添加的虚拟ip地址。
