操作场景

安全组类似防火墙功能，是一个逻辑上的分组，用于设置网络访问控制。用户可以在安全组中定义各种访问规则，当弹性云服务器加入该安全组后，即受到这些访问规则的保护。

  • 入方向规则：放通入方向网络流量，指从外部访问安全组规则下的云服务器。
  • 出方向规则：放通出方向网络流量。指安全组规则下的云服务器访问安全组外的实例。

默认安全组规则请参见。常用的安全组规则配置示例请参见安全组配置示例。

进入安全组规则配置页面

  1. 进入页面。
  2. 在待配置安全组规则的弹性云服务器的“操作”列，单击“网络/安全组 > 安全组规则配置”。
  3. 在“安全组规则配置”页面的安全组列表中，单击待配置安全组规则的安全组“操作”列的“配置规则”。

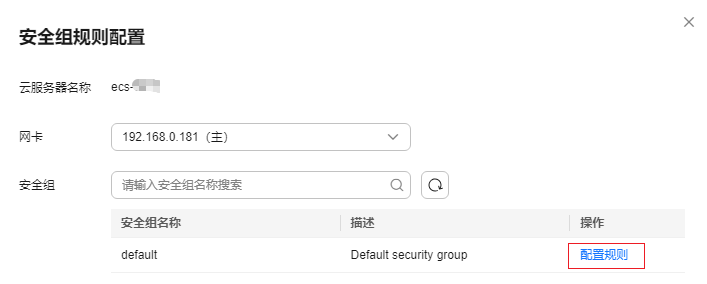

    图1 配置规则

配置安全组规则

请根据业务需要，查看并执行对应的操作步骤。

  1. 在“入方向规则”页签，单击“添加规则”。

    弹出“添加入方向规则”对话框。

  2. 根据界面提示，设置入方向规则参数。

    单击，可以依次增加多条入方向规则。

    图2 添加安全组入方向规则
    表1 入方向规则参数说明

    参数

    说明

    取值样例

    优先级

    安全组规则优先级。

    优先级可选范围为1-100，默认值为1，即最高优先级。优先级数字越小，规则优先级级别越高。

    1

    策略
    安全组规则策略，支持的策略如下：
    • 如果“策略”设置为允许，表示允许源地址访问安全组内云服务器的指定端口。
    • 如果“策略”设置为拒绝，表示拒绝源地址访问安全组内云服务器的指定端口。

    安全组规则匹配流量时，首先按照优先级进行排序，其次按照策略排序，拒绝策略高于允许策略，更多信息请参见。

    允许

    类型
    源地址支持的ip地址类型，如下：
    • ipv4
    • ipv6

    ipv4

    协议端口

    安全组规则中用来匹配流量的网络协议类型，目前支持tcp、udp、icmp和gre协议。

    tcp

    安全组规则中用来匹配流量的目的端口，取值范围为：1～65535。

    在入方向规则中，表示外部访问安全组内实例的指定端口。

    端口填写支持下格式：
    • 单个端口：例如22
    • 连续端口：例如22-30
    • 多个端口：例如22,23-30，一次最多支持20个不连续端口组， 端口组之间不能重复。
    • 全部端口：为空或1-65535

    22或22-30或20,22-30

    源地址
    在入方向规则中，用来匹配外部请求的源地址，支持以下格式：
    • ip地址：表示源地址为某个固定的ip地址。当源地址选择ip地址时，您可以在一个ip地址框内同时输入多个ip地址，一个ip地址对应一条安全组规则。
      • 单个ip地址：ip地址/掩码。

        单个ipv4地址示例为192.168.10.10/32。

        单个ipv6地址示例为2002:50::44/128。

      • ip网段：ip地址/掩码。

        ipv4网段示例为192.168.52.0/24。

        ipv6网段示例为2407:c080:802:469::/64。

      • 所有ip地址：

        0.0.0.0/0表示匹配所有ipv4地址。

        ::/0表示匹配所有ipv6地址。

    • 安全组：表示源地址为另外一个安全组，您可以在下拉列表中，选择同一个区域内的其他安全组。当安全组a内有实例a，安全组b内有实例b，在安全组a的入方向规则中，放通源地址为安全组b的流量，则来自实例b的内网访问请求被允许进入实例a。
    • ip地址组：表示源地址为一个ip地址组，ip地址组是一个或者多个ip地址的集合。您可以在下拉列表中，选择可用的ip地址组。对于安全策略相同的ip网段和ip地址，此处建议您使用ip地址组简化管理。

    ip地址：0.0.0.0/0

    描述

    安全组规则的描述信息，非必填项。

    描述信息内容不能超过255个字符，且不能包含“<”和“>”。

    -
  3. 入方向规则设置完成后，单击“确定”。

    返回入方向规则列表，可以查看添加的入方向规则。

  1. 在“出方向规则”页签，单击“添加规则”。

    弹出“添加出方向规则”页签。

  2. 根据界面提示，设置出方向规则参数。

    单击，可以依次增加多条出方向规则。

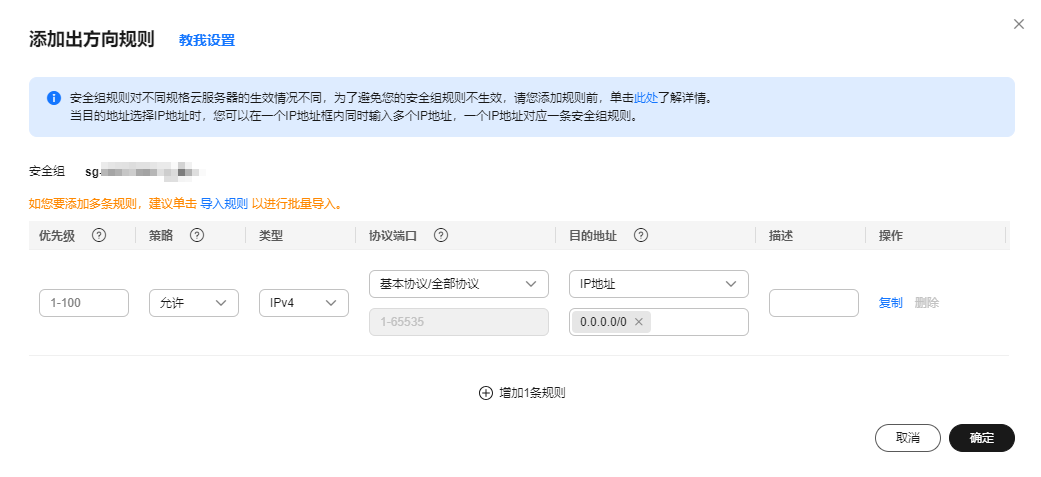

    图3 添加安全组出方向规则
    表2 出方向规则参数说明

    参数

    说明

    取值样例

    优先级

    安全组规则优先级。

    优先级可选范围为1-100，默认值为1，即最高优先级。优先级数字越小，规则优先级级别越高。

    1

    策略
    安全组规则策略，支持的策略如下：
    • 如果“策略”设置为允许，表示允许安全组内的云服务器访问目的地址的指定端口。
    • 如果“策略”设置为拒绝，表示拒绝安全组内的云服务器访问目的地址的指定端口。

    安全组规则匹配流量时，首先按照优先级进行排序，其次按照策略排序，拒绝策略高于允许策略，更多信息请参见。

    允许

    类型
    目的地址支持的ip地址类型，如下：
    • ipv4
    • ipv6

    ipv4

    协议端口

    安全组规则中用来匹配流量的网络协议类型，目前支持tcp、udp、icmp和gre协议。

    tcp

    安全组规则中用来匹配流量的目的端口，取值范围为：1～65535。

    在出方向规则中，表示安全组内实例访问外部地址的指定端口。

    端口填写支持下格式：
    • 单个端口：例如22
    • 连续端口：例如22-30
    • 多个端口：例如22,23-30，一次最多支持20个不连续端口组， 端口组之间不能重复。
    • 全部端口：为空或1-65535

    22或22-30或20,22-30

    目的地址
    在出方向规则中，用来匹配内部请求的目的地址。支持以下格式：
    • ip地址：表示目的地址为某个固定的ip地址。当目的地址选择ip地址时，您可以在一个ip地址框内同时输入多个ip地址，一个ip地址对应一条安全组规则。
      • 单个ip地址：ip地址/掩码。

        单个ipv4地址示例为192.168.10.10/32。

        单个ipv6地址示例为2002:50::44/128。

      • ip网段：ip地址/掩码。

        ipv4网段示例为192.168.52.0/24。

        ipv6网段示例为2407:c080:802:469::/64。

      • 所有ip地址：

        0.0.0.0/0表示匹配所有ipv4地址。

        ::/0表示匹配所有ipv6地址。

    • 安全组：表示目的地址为另外一个安全组，您可以在下拉列表中，选择当前账号下，同一个区域内的其他安全组。当安全组a内有实例a，安全组b内有实例b，在安全组a的出方向规则放通目的地址为安全组b的流量，则实例a访问实例b的内网请求被允许流出。
    • ip地址组：表示目的地址为一个ip地址组，ip地址组是一个或者多个ip地址的集合。您可以在下拉列表中，选择可用的ip地址组。对于安全策略相同的ip网段和ip地址，此处建议您使用ip地址组简化管理。

    ip地址：0.0.0.0/0

    描述

    安全组规则的描述信息，非必填项。

    描述信息内容不能超过255个字符，且不能包含“<”和“>”。

    -
  3. 出方向规则设置完成后，单击“确定”。

    返回出方向规则列表，可以查看添加的出方向规则。

  1. 选择“入方向规则”页签。

    进入安全组规则列表页面。

  2. 在安全组规则列表中，单击目标规则所在行的操作列下的“修改”。
  3. 根据界面提示，修改安全组规则信息。
    表3 入方向规则参数说明

    参数

    说明

    取值样例

    优先级

    安全组规则优先级。

    优先级可选范围为1-100，默认值为1，即最高优先级。优先级数字越小，规则优先级级别越高。

    1

    策略
    安全组规则策略，支持的策略如下：
    • 如果“策略”设置为允许，表示允许源地址访问安全组内云服务器的指定端口。
    • 如果“策略”设置为拒绝，表示拒绝源地址访问安全组内云服务器的指定端口。

    安全组规则匹配流量时，首先按照优先级进行排序，其次按照策略排序，拒绝策略高于允许策略，更多信息请参见。

    允许

    类型
    源地址支持的ip地址类型，如下：
    • ipv4
    • ipv6

    ipv4

    协议端口

    安全组规则中用来匹配流量的网络协议类型，目前支持tcp、udp、icmp和gre协议。

    tcp

    安全组规则中用来匹配流量的目的端口，取值范围为：1～65535。

    在入方向规则中，表示外部访问安全组内实例的指定端口。

    端口填写支持下格式：
    • 单个端口：例如22
    • 连续端口：例如22-30
    • 多个端口：例如22,23-30，一次最多支持20个不连续端口组， 端口组之间不能重复。
    • 全部端口：为空或1-65535

    22或22-30或20,22-30

    源地址
    在入方向规则中，用来匹配外部请求的源地址，支持以下格式：
    • ip地址：表示源地址为某个固定的ip地址。当源地址选择ip地址时，您可以在一个ip地址框内同时输入多个ip地址，一个ip地址对应一条安全组规则。
      • 单个ip地址：ip地址/掩码。

        单个ipv4地址示例为192.168.10.10/32。

        单个ipv6地址示例为2002:50::44/128。

      • ip网段：ip地址/掩码。

        ipv4网段示例为192.168.52.0/24。

        ipv6网段示例为2407:c080:802:469::/64。

      • 所有ip地址：

        0.0.0.0/0表示匹配所有ipv4地址。

        ::/0表示匹配所有ipv6地址。

    • 安全组：表示源地址为另外一个安全组，您可以在下拉列表中，选择同一个区域内的其他安全组。当安全组a内有实例a，安全组b内有实例b，在安全组a的入方向规则中，放通源地址为安全组b的流量，则来自实例b的内网访问请求被允许进入实例a。
    • ip地址组：表示源地址为一个ip地址组，ip地址组是一个或者多个ip地址的集合。您可以在下拉列表中，选择可用的ip地址组。对于安全策略相同的ip网段和ip地址，此处建议您使用ip地址组简化管理。

    ip地址：0.0.0.0/0

    描述

    安全组规则的描述信息，非必填项。

    描述信息内容不能超过255个字符，且不能包含“<”和“>”。

    -
  4. 单击“确认”，完成入方向规则修改。
  1. 选择“出方向规则”页签。

    进入安全组规则列表页面。

  2. 在安全组规则列表中，单击目标规则所在行的操作列下的“修改”。
  3. 根据界面提示，修改安全组规则信息。
    表4 出方向规则参数说明

    参数

    说明

    取值样例

    优先级

    安全组规则优先级。

    优先级可选范围为1-100，默认值为1，即最高优先级。优先级数字越小，规则优先级级别越高。

    1

    策略
    安全组规则策略，支持的策略如下：
    • 如果“策略”设置为允许，表示允许安全组内的云服务器访问目的地址的指定端口。
    • 如果“策略”设置为拒绝，表示拒绝安全组内的云服务器访问目的地址的指定端口。

    安全组规则匹配流量时，首先按照优先级进行排序，其次按照策略排序，拒绝策略高于允许策略，更多信息请参见。

    允许

    类型
    目的地址支持的ip地址类型，如下：
    • ipv4
    • ipv6

    ipv4

    协议端口

    安全组规则中用来匹配流量的网络协议类型，目前支持tcp、udp、icmp和gre协议。

    tcp

    安全组规则中用来匹配流量的目的端口，取值范围为：1～65535。

    在出方向规则中，表示安全组内实例访问外部地址的指定端口。

    端口填写支持下格式：
    • 单个端口：例如22
    • 连续端口：例如22-30
    • 多个端口：例如22,23-30，一次最多支持20个不连续端口组， 端口组之间不能重复。
    • 全部端口：为空或1-65535

    22或22-30或20,22-30

    目的地址
    在出方向规则中，用来匹配内部请求的目的地址。支持以下格式：
    • ip地址：表示目的地址为某个固定的ip地址。当目的地址选择ip地址时，您可以在一个ip地址框内同时输入多个ip地址，一个ip地址对应一条安全组规则。
      • 单个ip地址：ip地址/掩码。

        单个ipv4地址示例为192.168.10.10/32。

        单个ipv6地址示例为2002:50::44/128。

      • ip网段：ip地址/掩码。

        ipv4网段示例为192.168.52.0/24。

        ipv6网段示例为2407:c080:802:469::/64。

      • 所有ip地址：

        0.0.0.0/0表示匹配所有ipv4地址。

        ::/0表示匹配所有ipv6地址。

    • 安全组：表示目的地址为另外一个安全组，您可以在下拉列表中，选择当前账号下，同一个区域内的其他安全组。当安全组a内有实例a，安全组b内有实例b，在安全组a的出方向规则放通目的地址为安全组b的流量，则实例a访问实例b的内网请求被允许流出。
    • ip地址组：表示目的地址为一个ip地址组，ip地址组是一个或者多个ip地址的集合。您可以在下拉列表中，选择可用的ip地址组。对于安全策略相同的ip网段和ip地址，此处建议您使用ip地址组简化管理。

    ip地址：0.0.0.0/0

    描述

    安全组规则的描述信息，非必填项。

    描述信息内容不能超过255个字符，且不能包含“<”和“>”。

    -
  4. 单击“确认”，完成出方向规则修改。

检查安全组规则是否生效

在安全组规则中放开某个端口后，您还需要确保实例内对应的端口也已经放通，安全组规则才会对实例生效。

假设您在某台ecs上部署了网站，希望用户能通过http(80)端口访问到您的网站，则您需要先在ecs所在安全组的入方向中，添加表5中的规则，放通http(80)端口。
表5 安全组规则示例

方向

优先级

策略

类型

协议端口

源地址

入方向

1

允许

ipv4

自定义tcp: 80

ip地址：0.0.0.0/0
安全组规则添加完成后，您需要执行以下操作，检查云服务器内端口开放情况，并验证配置是否生效。
  1. 登录云服务器，检查云服务器端口开放情况。
    • 检查linux云服务器端口

      执行以下命令，查看tcp 80端口是否被监听。

      netstat -an | grep 80

      若回显类似图4，说明80端口已开通。

      图4 linux tcp 80端口验证结果
    • 检查windows云服务器端口
      1. 通过“开始菜单 > 运行 > cmd”，打开命令执行窗口。
      2. 执行以下命令，查看tcp 80端口是否被监听。

        netstat -an | findstr 80

        若回显类似图5，说明tcp 80端口已开通。

        图5 windows tcp 80端口验证结果
  2. 打开浏览器，在地址栏里输入“http://云服务器的弹性公网ip地址”。

    如果访问成功，说明安全组规则已经生效。
