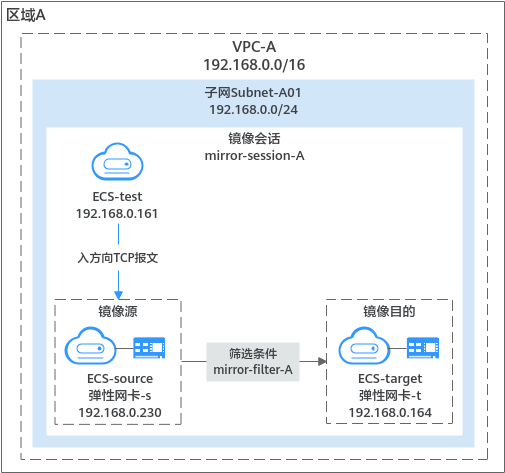

方案架构
- 镜像源是ecs-source的弹性网卡-s，表示需要镜像弹性网卡-s入方向的tcp流量。
- 镜像目的是ecs-target的弹性网卡-t，表示将弹性网卡-s入方向的tcp流量镜像到弹性网卡-t中。
- 镜像会话的筛选条件中需要添加采集入方向tcp流量的规则。
约束与限制
关于流量镜像的使用限制，具体请查看流量镜像的使用限制。
资源规划说明
以下资源规划详情仅为示例，您可以根据需要自行修改。
|
资源类型 |
资源数量 |
说明 |
|---|---|---|
|
虚拟私有云vpc和子网 |
vpc：1 子网：1 |
|
|
弹性云服务器ecs |
3 |
本示例中，共需要三个ecs，配置说明如下：
|
|
弹性公网ip |
1 |
|
|
筛选条件 |
1 |
|
|
镜像会话 |
1 |
|
|
方向 |
策略 |
类型 |
协议端口 |
源地址/目的地址 |
描述 |
|---|---|---|---|---|---|
|
入方向 |
允许 |
ipv4 |
tcp: 22 |
源地址：0.0.0.0/0 |
放通安全组内ecs的ssh(22)端口，用于远程登录linux ecs。 |
|
入方向 |
允许 |
ipv4 |
tcp: 3389 |
源地址：0.0.0.0/0 |
放通安全组内ecs的rdp(3389)端口，用于远程登录windows ecs。 |
|
入方向 |
允许 |
ipv4 |
全部 |
源地址：当前安全组sg-x |
针对ipv4，用于安全组内ecs之间网络互通。 |
|
入方向 |
允许 |
ipv6 |
全部 |
源地址：当前安全组sg-x |
针对ipv6，用于安全组内ecs之间网络互通。 |
|
出方向 |
允许 |
ipv4 |
全部 |
目的地址：0.0.0.0/0 |
针对ipv4，用于安全组内ecs访问外部，允许流量从安全组内ecs流出。 |
|
出方向 |
允许 |
ipv6 |
全部 |
目的地址：::/0 |
针对ipv6，用于安全组内ecs访问外部，允许流量从安全组内ecs流出。 |
本示例中，入方向源地址设置为0.0.0.0/0表示允许所有外部ip远程登录云服务器，如果将22或3389端口暴露到公网，可能存在网络安全风险，建议您将源ip设置为已知的ip地址，比如设置为您的本地pc地址。
|
方向 |
策略 |
类型 |
协议端口 |
源地址 |
描述 |
|---|---|---|---|---|---|
|
入方向 |
允许 |
ipv4 |
tcp: 1234 |
访问镜像源的测试ecs的地址，本示例为ecs-test的私有ip地址： 192.168.0.161/32 |
针对ipv4，允许来自ecs-test的tcp协议报文访问镜像源ecs-source的1234端口。 |
|
方向 |
策略 |
类型 |
协议端口 |
源地址 |
描述 |
|---|---|---|---|---|---|
|
入方向 |
允许 |
ipv4 |
udp: 4789 |
镜像源的地址，本示例为ecs-source的私有ip地址： 192.168.0.230/32 |
针对ipv4，允许来自镜像源ecs-source封装的udp协议报文访问镜像目的ecs-target的4789端口。 |
|
方向 |
优先级 |
协议 |
策略 |
类型 |
源地址 |
源端口范围 |
目的地址 |
目的端口范围 |
|---|---|---|---|---|---|---|---|---|
|
入方向 |
1 |
tcp |
采集 |
ipv4 |
报文的来源地址，本示例为ecs-test的私有ip地址： 192.168.0.161/32 |
全部 |
报文的目的地址，本示例为ecs-source的私有ip地址： 192.168.0.230/32 |
本示例为ecs-source的1234端口： 1234-1234 |

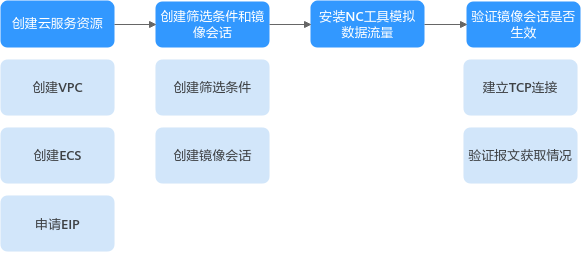

步骤一：创建云服务资源
- 创建1个vpc和1个子网。
具体方法请参见创建虚拟私有云和子网。
- 创建3个ecs。
具体方法请参见。
- 申请弹性公网ip。
具体方法请参见购买弹性公网ip。
步骤二：创建筛选条件和镜像会话
- 创建1个筛选条件。
具体方法请参见。
- 创建1个镜像会话，关联筛选条件、镜像源以及镜像目的。
具体方法请参见。
步骤三：安装nc工具模拟数据流量
本文使用nc工具模拟数据流量，nc工具是一个通过tcp/udp协议在网络中读写数据的工具，常用于网络端口测试等，需要在ecs-source和ecs-test中安装nc工具。
- 在ecs-source中安装nc工具。
- 下载nc工具需要连接公网，将eip绑定至ecs-source。
具体方法请参见。
- 远程登录ecs-source。
ecs有多种登录方法，具体请参见。
- 依次执行以下命令，安装nc工具。
sudo yum update
回显类似如下信息：[root@ecs-source ~]# sudo yum update hce 2.0 base 55 mb/s | 6.1 mb 00:00 hce 2.0 updates 98 mb/s | 14 mb 00:00 last metadata expiration check: 0:00:01 ago on tue 10 sep 2024 05:54:28 pm cst. dependencies resolved. nothing to do. complete!
sudo yum install nc
回显类似如下信息，请根据回显提示输入y，并按回车。[root@ecs-source ~]# sudo yum install nc last metadata expiration check: 0:00:12 ago on tue 10 sep 2024 05:54:28 pm cst. dependencies resolved. ... install 2 packages total download size: 6.1 m installed size: 25 m is this ok [y/n]: y downloading packages: ... importing gpg key 0xa8def926: userid : "xxx" fingerprint: c1ba 9cd4 9d03 a206 e241 f176 28da 5b77 a8de f926 from : http://repo.xxx.com/xx/2.0/updates/rpm-gpg-key-hce-2 is this ok [y/n]: y ... installed: libssh2-1.10.0-2.r10.hce2.x86_64 nmap-2:7.92-2.r4.hce2.x86_64 complete!
- ecs-source的nc工具安装完成后，解绑eip。
具体方法请参见解绑弹性公网ip。
- 下载nc工具需要连接公网，将eip绑定至ecs-source。
- 参考1.a~1.d，在ecs-test中安装nc工具，并解绑eip。
- eip解绑后，删除eip。
本示例中不再需要使用eip，因此删除eip，具体方法请参见解绑弹性公网ip。如果不删除eip，则eip会持续计费。
步骤三：验证镜像会话是否生效
- 执行以下操作，建立ecs-source和ecs-test之间的tcp连接。
本文在ecs-test向ecs-source发送tcp报文，查看ecs-source是否可以收到该报文。
- 在ecs-source中，执行以下命令，开启1234端口的监听。
nc -l 镜像源ecs-source的监听端口
命令示例：
nc -l 1234
此处回显为空，表示监听已正常开启。
- 在ecs-test中，执行以下命令，建立ecs-source和ecs-test之间的tcp连接。
nc 镜像源ecs-source的私有ip地址 镜像源ecs-source的监听端口
命令示例：
nc 192.168.0.230 1234
此处回显为空，在ecs-test中，输入任意信息（比如hello），并按回车，测试tcp连接是否建立成功。[root@ecs-test ~]# nc 192.168.0.230 1234 hello
- 在ecs-source中，查看是否收到来自ecs-test的信息。
回显类似如下信息，可正常收到信息，表示tcp连接建立成功。
[root@ecs-source ~]# nc -l 1234 hello
- 在ecs-source中，执行以下命令，开启1234端口的监听。
- 执行以下操作，测试ecs-source入方向的报文是否可以镜像到ecs-target。
当ecs-test实时向镜像源ecs-source发送tcp报文时，通过tcpdump工具，查看镜像目的ecs-target是否可以获取到该报文的数据包，如果获取成功，则表示镜像会话配置生效。
- 远程登录ecs-target。
ecs有多种登录方法，具体请参见。
- 在ecs-target中，执行以下命令，查看镜像目的对应的网卡名称。
ifconfig
回显类似如下信息，本示例中镜像目的对应的网卡名称为eth0。[root@ecs-target ~]# ifconfig eth0: flags=4163
- 在ecs-target中，执行以下命令，通过tcpdump工具观察数据包获取情况。
tcpdump -i 镜像目的对应的网卡名称 udp port 4789 -nne
命令示例：
tcpdump -i eth0 udp port 4789 -nne
回显类似如下信息：[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type en10mb (ethernet), snapshot length 262144 bytes
- 在ecs-test中，输入任意信息（比如12345），并按回车，向ecs-source发送tcp报文。
回显类似如下信息：
[root@ecs-test ~]# nc 192.168.0.230 1234 hello 12345
- 在ecs-source中，查看是否收到来自ecs-test的信息。
回显类似如下信息，可正常收到信息。
[root@ecs-source ~]# nc -l 1234 hello 12345
- 在ecs-target中，查看是否可以获取到报文的数据包。
回显类似如下信息，可以看到tcpdump工具启动后，ecs-test发送的信息12345对应的数据包。其中，vni 1为镜像会话的标识，表示通过镜像会话，ecs-target可成功获取到数据包，数据包内容分为两部分，详细说明请参见表6。
[root@ecs-target ~]# tcpdump -i eth0 udp port 4789 -nne dropped privs to tcpdump tcpdump: verbose output suppressed, use -v[v]... for full protocol decode listening on eth0, link-type en10mb (ethernet), snapshot length 262144 bytes 19:12:25.839624 fa:16:3e:d1:6b:5d > fa:16:3e:7e:d6:7a, ethertype ipv4 (0x0800), length 122: 192.168.0.230.32838 > 192.168.0.164.4789: vxlan, flags [i] (0x08), vni 1 fa:16:3e:7e:d6:77 > fa:16:3e:7e:d6:bc, ethertype ipv4 (0x0800), length 72: 192.168.0.161.38944 > 192.168.0.230.1234: flags [p.], seq 2063075043:2063075049, ack 1116663338, win 502, options [nop,nop,ts val 969673134 ecr 605179348], length 6
表6 数据包说明 数据包示例
数据包说明
19:12:25.839624 fa:16:3e:d1:6b:5d > fa:16:3e:7e:d6:7a, ethertype ipv4 (0x0800), length 122: 192.168.0.230.32838 > 192.168.0.164.4789: vxlan, flags [i] (0x08), vni 1
流量镜像封装的vxlan报文。报文格式如下：
封装报文的字段说明如下：- timestamp：由tcpdump工具生成，表示获取报文的时间
- smacaddr：vxlan报文来源实例的mac地址，此处为网关实例的mac地址
- dmacaddr：vxlan报文目的实例的mac地址，此处为镜像目的实例的mac地址
- ethernettype：报文的以太网类型，0x0800表示协议是ipv4
- length：报文的长度
- sip：镜像源地址
- sport：镜像源端口
- dip：镜像目的地址
- dport：镜像目的端口，通常为接收vxlan报文的端口4789
- vxlan flags：通常为0x08，表示为vxlan报文
- vni：镜像会话的vxlan网络标识
fa:16:3e:7e:d6:77 > fa:16:3e:7e:d6:bc, ethertype ipv4 (0x0800), length 72: 192.168.0.161.38944 > 192.168.0.230.1234: flags [p.], seq 2063075043:2063075049, ack 1116663338, win 502, options [nop,nop,ts val 969673134 ecr 605179348], length 6
原始报文。
原始报文字段属于通用网络知识，此处不做详细说明。
- 远程登录ecs-target。
