您可以参考以下示例，配置连通整个vpc网络的对等连接，在vpc路由表中添加的路由目的地址为对端vpc网段，此时通过对等连接可以连通整个vpc内的所有资源，示例场景如表1所示。
表1 指向整个vpc网段的对等连接场景说明

组网示例

推荐场景

ip类型

配置示例

相互对等的两个vpc

当您需要两个vpc之间彼此资源互访时，可以参考本示例规划组网。

比如，人力资源部门使用vpc-a，财务部门使用vpc-b，需要这两个vpc之间资源无限制互访。

ipv4

配置相互对等的两个vpc (ipv4)

ipv6

配置相互对等的两个vpc (ipv6)

相互对等的多个vpc

当您需要多个vpc之间彼此资源互访时，可以参考本示例规划组网。

比如，人力资源部门使用vpc-a，财务部门使用vpc-b，市场部门使用vpc-c，需要多个vpc之间资源无限制互访

ipv4

配置相互对等的多个vpc (ipv4)

ipv4

基于对等连接的传递性配置相互对等的多个vpc(ipv4)

ipv6

配置相互对等的多个vpc (ipv6)

一个中心vpc与两个vpc对等

当您需要一个中心vpc和其他两个vpc之间资源互访时，要求其他两个vpc可以访问中心vpc的所有资源，但彼此之间隔离时，可以参考本示例规划组网。

比如，您的中心vpc-a上部署有公共服务（例如数据库），vpc-b和vpc-c均需要访问该数据库，但是vpc-b和vpc-c之间无需资源互访。

ipv4

配置一个中心vpc与两个vpc对等 (ipv4)

ipv6

配置一个中心vpc与两个vpc对等 (ipv6)

一个中心vpc的主网段和扩展网段与两个vpc对等

本示例与上述示例类似，只是中心vpc存在主网段和扩展网段。

ipv4

配置一个中心vpc的主网段和扩展网段与两个vpc对等 (ipv4)

一个中心vpc与多个vpc对等

当您需要一个中心vpc和其他多个vpc之间资源互访时，要求其他多个vpc可以访问中心vpc的所有资源，但彼此之间隔离时，可以参考本示例规划组网。

比如，您的中心vpc-a上部署有公共服务（例如数据库），vpc-b、vpc-c、vpc-d、vpc-e、vpc-f以及vpc-g均需要访问该数据库，但是这些vpc之间无需资源互访。

ipv4

配置一个中心vpc与多个vpc对等 (ipv4)

ipv6

配置一个中心vpc与多个vpc对等 (ipv6)

约束与限制

配置指向整个vpc网段的对等连接时，相互对等的vpc网段不能重叠，否则会导致对等连接不生效，详细示例请参见。

即使您的vpc对等连接仅用于ipv6通信，vpc的ipv4网段也不能重叠。本章节所有示例中，对等连接两端vpc的ipv4网段均不重叠。

配置相互对等的两个vpc (ipv4)

本示例中，在vpc-a和vpc-b之间创建对等连接peering-ab，vpc-a和vpc-b的网段不能重叠。
  • 资源规划详情，请参见表2。
  • 对等连接关系，请参见表3。

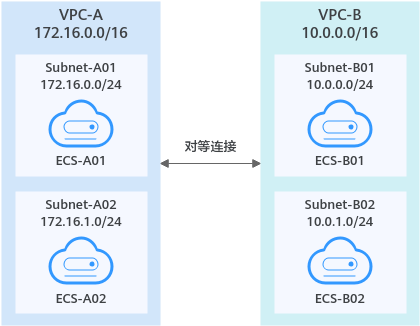

图1 相互对等的两个vpc(ipv4)
表2 资源规划详情-相互对等的两个vpc(ipv4)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01

172.16.0.0/24

rtb-vpc-a

ecs-a01

sg-web：通用web服务器

172.16.0.111

subnet-a02

172.16.1.0/24

rtb-vpc-a

ecs-a02

172.16.1.91

vpc-b

10.0.0.0/16

subnet-b01

10.0.0.0/24

rtb-vpc-b

ecs-b01

10.0.0.139

subnet-b02

10.0.1.0/24

rtb-vpc-b

ecs-b02

10.0.1.167
表3 对等连接关系说明-相互对等的两个vpc(ipv4)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表4 vpc路由表配置说明-相互对等的两个vpc(ipv4)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.1.0/24

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

10.0.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由。

路由目的地址配置为对方vpc网段，可以访问对方vpc内的所有资源，vpc网段不能重叠。

配置相互对等的两个vpc (ipv6)

本示例中，在vpc-a和vpc-b之间创建对等连接peering-ab，vpc-a和vpc-b内的子网都具有ipv6网段，并且ipv4网段不能重叠。
  • 资源规划详情，请参见表5。
  • 对等连接关系，请参见表6。
图2 相互对等的两个vpc(ipv6)
表5 资源规划详情-相互对等的两个vpc(ipv6)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01
  • ipv4: 172.16.0.0/24
  • ipv6: 2407:c080:802:c34::/64

rtb-vpc-a

ecs-a01

sg-web：通用web服务器
  • ipv4: 172.16.0.111
  • ipv6: 2407:c080:802:c34:a925:f12e:cfa0:8edb

subnet-a02
  • ipv4: 172.16.1.0/24
  • ipv6: 2407:c080:802:c37::/64

rtb-vpc-a

ecs-a02
  • ipv4: 172.16.1.91
  • ipv6: 2407:c080:802:c37:594b:4c0f:2fcd:8b72

vpc-b

10.0.0.0/16

subnet-b01
  • ipv4: 10.0.0.0/24
  • ipv6: 2407:c080:802:c35::/64

rtb-vpc-b

ecs-b01
  • ipv4: 10.0.0.139
  • ipv6: 2407:c080:802:c35:493:33f4:4531:5162

subnet-b02
  • ipv4: 10.0.1.0/24
  • ipv6: 2407:c080:802:c38::/64

rtb-vpc-b

ecs-b02
  • ipv4: 10.0.1.167
  • ipv6: 2407:c080:802:c38:b9a9:aa03:2700:c1cf
表6 对等连接关系说明-相互对等的两个vpc(ipv6)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表7 vpc路由表配置说明-相互对等的两个vpc(ipv6)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c34::/64

local

系统路由

172.16.1.0/24

local

系统路由

2407:c080:802:c37::/64

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c35::/64 (subnet-b01)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-b01和subnet-b02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c38::/64 (subnet-b02)

peering-ab

自定义

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c35::/64

local

系统路由

10.0.1.0/24

local

系统路由

2407:c080:802:c38::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ab

自定义

当前支持通过管理控制台获取vpc子网的ipv6地址，为了实现整个vpc资源互访，此处您需要逐次添加vpc内所有子网的ipv6网段。

配置相互对等的多个vpc (ipv4)

本示例中，为了实现多个vpc通信，您需要在每个vpc之间两两建立对等连接，并且vpc-a、vpc-b和vpc-c的网段不能重叠。
  • 资源规划详情，请参见表8。
  • 对等连接关系，请参见表9。

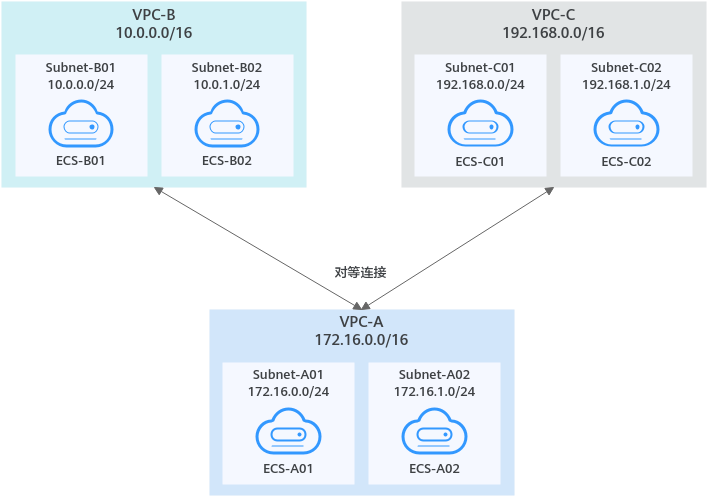

图3 相互对等的多个vpc(ipv4)
表8 资源规划详情-相互对等的多个vpc(ipv4)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01

172.16.0.0/24

rtb-vpc-a

ecs-a01

sg-web：通用web服务器

172.16.0.111

subnet-a02

172.16.1.0/24

rtb-vpc-a

ecs-a02

172.16.1.91

vpc-b

10.0.0.0/16

subnet-b01

10.0.0.0/24

rtb-vpc-b

ecs-b01

10.0.0.139

subnet-b02

10.0.1.0/24

rtb-vpc-b

ecs-b02

10.0.1.167

vpc-c

192.168.0.0/16

subnet-c01

192.168.0.0/24

rtb-vpc-c

ecs-c01

192.168.0.194

subnet-c02

192.168.1.0/24

rtb-vpc-c

ecs-c02

192.168.1.200
表9 对等连接关系说明-相互对等的多个vpc(ipv4)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c

vpc-b和vpc-c对等

peering-bc

vpc-b

vpc-c
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表10 vpc路由表配置说明-相互对等的多个vpc(ipv4)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.1.0/24

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

10.0.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-bc

自定义

在vpc-b的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-bc的路由。

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

192.168.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由。

10.0.0.0/16 (vpc-b)

peering-bc

自定义

在vpc-c的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-bc的路由。

路由目的地址配置为对方vpc网段，可以访问对方vpc内的所有资源，vpc网段不能重叠。

基于对等连接的传递性配置相互对等的多个vpc(ipv4)

对等连接具有传递性，如图4所示，在vpc-a和vpc-b、vpc-a和vpc-c之间创建对等连接，如果还需要实现vpc-b和vp-c之间的通信，您可以通过以下两种方案实现：

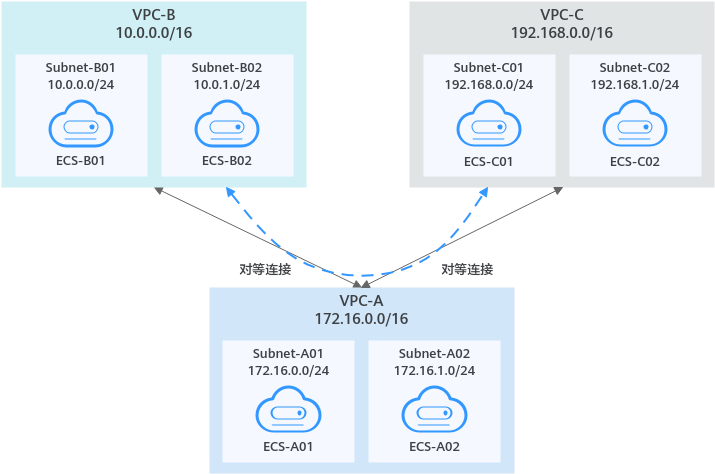

图4 对等连接具有传递性
表11 资源规划详情-基于对等连接的传递性配置相互对等的多个vpc(ipv4)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01

172.16.0.0/24

rtb-vpc-a

ecs-a01

sg-web：通用web服务器

172.16.0.111

subnet-a02

172.16.1.0/24

rtb-vpc-a

ecs-a02

172.16.1.91

vpc-b

10.0.0.0/16

subnet-b01

10.0.0.0/24

rtb-vpc-b

ecs-b01

10.0.0.139

subnet-b02

10.0.1.0/24

rtb-vpc-b

ecs-b02

10.0.1.167

vpc-c

192.168.0.0/16

subnet-c01

192.168.0.0/24

rtb-vpc-c

ecs-c01

192.168.0.194

subnet-c02

192.168.1.0/24

rtb-vpc-c

ecs-c02

192.168.1.200
表12 对等连接关系说明-基于对等连接的传递性配置相互对等的多个vpc(ipv4)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表13 vpc路由表配置说明-基于对等连接的传递性配置相互对等的多个vpc(ipv4)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.1.0/24

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

10.0.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ab的路由。

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

192.168.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由。

10.0.0.0/16 (vpc-b)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ac的路由。

路由目的地址配置为对方vpc网段，可以访问对方vpc内的所有资源，vpc网段不能重叠。

配置相互对等的多个vpc (ipv6)

本示例中，为了实现多个vpc通信，您需要在每个vpc之间两两建立对等连接，vpc-a、vpc-b和vpc-c内的子网都具有ipv6网段，并且vpc-a、vpc-b和vpc-c的ipv4网段不能重叠。
  • 资源规划详情，请参见表14。
  • 对等连接关系，请参见表15。

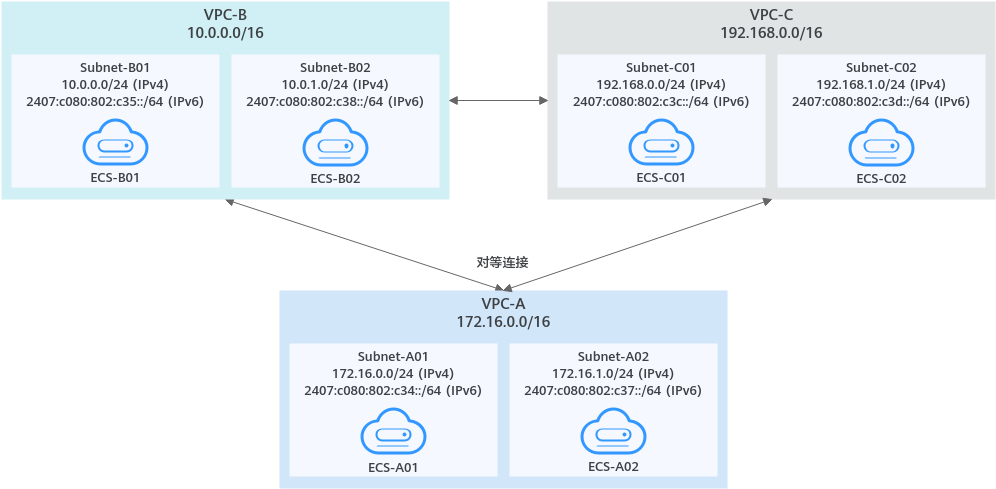

图5 相互对等的多个vpc(ipv6)
表14 资源规划详情-相互对等的多个vpc(ipv6)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01
  • ipv4: 172.16.0.0/24
  • ipv6: 2407:c080:802:c34::/64

rtb-vpc-a

ecs-a01

sg-web：通用web服务器
  • ipv4: 172.16.0.111
  • ipv6: 2407:c080:802:c34:a925:f12e:cfa0:8edb

subnet-a02
  • ipv4: 172.16.1.0/24
  • ipv6: 2407:c080:802:c37::/64

rtb-vpc-a

ecs-a02
  • ipv4: 172.16.1.91
  • ipv6: 2407:c080:802:c37:594b:4c0f:2fcd:8b72

vpc-b

10.0.0.0/16

subnet-b01
  • ipv4: 10.0.0.0/24
  • ipv6: 2407:c080:802:c35::/64

rtb-vpc-b

ecs-b01
  • ipv4: 10.0.0.139
  • ipv6: 2407:c080:802:c35:493:33f4:4531:5162

subnet-b02
  • ipv4: 10.0.1.0/24
  • ipv6: 2407:c080:802:c38::/64

rtb-vpc-b

ecs-b02
  • ipv4: 10.0.1.167
  • ipv6: 2407:c080:802:c38:b9a9:aa03:2700:c1cf

vpc-c

192.168.0.0/16

subnet-c01
  • ipv4: 192.168.0.0/24
  • ipv6: 2407:c080:802:c3c::/64

rtb-vpc-c

ecs-c01
  • ipv4: 192.168.0.194
  • ipv6: 2407:c080:802:c3c:d2f3:d891:24f5:f4af

subnet-c02
  • ipv4: 192.168.1.0/24
  • ipv6: 2407:c080:802:c3d::/64

rtb-vpc-c

ecs-c02
  • ipv4: 192.168.1.200
  • ipv6: 2407:c080:802:c3d:e9ca:169a:390c:74d1
表15 对等连接关系说明-相互对等的多个vpc(ipv6)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c

vpc-b和vpc-c对等

peering-bc

vpc-b

vpc-c
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表16 vpc路由表配置说明-相互对等的多个vpc(ipv6)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c34::/64

local

系统路由

172.16.1.0/24

local

系统路由

2407:c080:802:c37::/64

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c35::/64 (subnet-b01)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-b01和subnet-b02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c38::/64 (subnet-b02)

peering-ab

自定义

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由，用于ipv4通信。

2407:c080:802:c3c::/64 (subnet-c01)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-c01和subnet-c02的ipv6网段，下一跳指向peering-ac的路由，用于ipv6通信。

2407:c080:802:c3d::/64 (subnet-c02)

peering-ac

自定义

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c35::/64

local

系统路由

10.0.1.0/24

local

系统路由

2407:c080:802:c38::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ab

自定义

192.168.0.0/16 (vpc-c)

peering-bc

自定义

在vpc-b的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-bc的路由，用于ipv4通信。

2407:c080:802:c3c::/64 (subnet-c01)

peering-bc

自定义

在vpc-b的路由表中，添加目的地址为子网subnet-c01和subnet-c02网段的ipv6，下一跳指向peering-bc的路由，用于ipv6通信。

2407:c080:802:c3d::/64 (subnet-c02)

peering-bc

自定义

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c3c::/64

local

系统路由

192.168.1.0/24

local

系统路由

2407:c080:802:c3d::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ac的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ac

自定义

10.0.0.0/16 (vpc-b)

peering-bc

自定义

在vpc-c的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-bc的路由，用于ipv4通信。

2407:c080:802:c35::/64 (subnet-b01)

peering-bc

自定义

在vpc-c的路由表中，添加目的地址为子网subnet-b01和subnet-b02的ipv6网段，下一跳指向peering-bc的路由，用于ipv6通信。

2407:c080:802:c38::/64 (subnet-b02)

peering-bc

自定义

当前支持通过管理控制台获取vpc子网的ipv6地址，为了实现整个vpc资源互访，此处您需要逐次添加vpc内所有子网的ipv6网段。

配置一个中心vpc与两个vpc对等 (ipv4)

本示例中，在vpc-a和vpc-b之间创建对等连接peering-ab，在vpc-a和vpc-c之间创建对等连接peering-ac，并且vpc-a、vpc-b和vpc-c的网段不能重叠。
  • 资源规划详情，请参见表17。
  • 对等连接关系，请参见表18。
图6 一个中心vpc与两个vpc对等(ipv4)
表17 资源规划详情-一个中心vpc与两个vpc对等(ipv4)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01

172.16.0.0/24

rtb-vpc-a

ecs-a01

sg-web：通用web服务器

172.16.0.111

subnet-a02

172.16.1.0/24

rtb-vpc-a

ecs-a02

172.16.1.91

vpc-b

10.0.0.0/16

subnet-b01

10.0.0.0/24

rtb-vpc-b

ecs-b01

10.0.0.139

subnet-b02

10.0.1.0/24

rtb-vpc-b

ecs-b02

10.0.1.167

vpc-c

192.168.0.0/16

subnet-c01

192.168.0.0/24

rtb-vpc-c

ecs-c01

192.168.0.194

subnet-c02

192.168.1.0/24

rtb-vpc-c

ecs-c02

192.168.1.200
表18 对等连接关系说明-一个中心vpc与两个vpc对等(ipv4)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表19 vpc路由表配置说明-一个中心vpc与两个vpc对等(ipv4)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.1.0/24

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

10.0.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由。

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

192.168.1.0/24

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由。

路由目的地址配置为对方vpc网段，可以访问对方vpc内的所有资源，vpc网段不能重叠。

配置一个中心vpc与两个vpc对等 (ipv6)

本示例中，在vpc-a和vpc-b之间创建对等连接peering-ab，在vpc-a和vpc-c之间创建对等连接peering-ac。vpc-a、vpc-b和vpc-c内的子网都具有ipv6网段，并且vpc-a、vpc-b和vpc-c的ipv4网段不能重叠。
  • 资源规划详情，请参见表20。
  • 对等连接关系，请参见表21。
图7 一个中心vpc与两个vpc对等(ipv6)
表20 资源规划详情-一个中心vpc与两个vpc对等(ipv6)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01
  • ipv4: 172.16.0.0/24
  • ipv6: 2407:c080:802:c34::/64

rtb-vpc-a

ecs-a01

sg-web：通用web服务器
  • ipv4: 172.16.0.111
  • ipv6: 2407:c080:802:c34:a925:f12e:cfa0:8edb

subnet-a02
  • ipv4: 172.16.1.0/24
  • ipv6: 2407:c080:802:c37::/64

rtb-vpc-a

ecs-a02
  • ipv4: 172.16.1.91
  • ipv6: 2407:c080:802:c37:594b:4c0f:2fcd:8b72

vpc-b

10.0.0.0/16

subnet-b01
  • ipv4: 10.0.0.0/24
  • ipv6: 2407:c080:802:c35::/64

rtb-vpc-b

ecs-b01
  • ipv4: 10.0.0.139
  • ipv6: 2407:c080:802:c35:493:33f4:4531:5162

subnet-b02
  • ipv4: 10.0.1.0/24
  • ipv6: 2407:c080:802:c38::/64

rtb-vpc-b

ecs-b02
  • ipv4: 10.0.1.167
  • ipv6: 2407:c080:802:c38:b9a9:aa03:2700:c1cf

vpc-c

192.168.0.0/16

subnet-c01
  • ipv4: 192.168.0.0/24
  • ipv6: 2407:c080:802:c3c::/64

rtb-vpc-c

ecs-c01
  • ipv4: 192.168.0.194
  • ipv6: 2407:c080:802:c3c:d2f3:d891:24f5:f4af

subnet-c02
  • ipv4: 192.168.1.0/24
  • ipv6: 2407:c080:802:c3d::/64

rtb-vpc-c

ecs-c02
  • ipv4: 192.168.1.200
  • ipv6: 2407:c080:802:c3d:e9ca:169a:390c:74d1
表21 对等连接关系说明-一个中心vpc与两个vpc对等(ipv6)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表22 vpc路由表配置说明-一个中心vpc与两个vpc对等(ipv6)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c34::/64

local

系统路由

172.16.1.0/24

local

系统路由

2407:c080:802:c37::/64

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c35::/64 (subnet-b01)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-b01和subnet-b02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c38::/64 (subnet-b02)

peering-ab

自定义

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由，用于ipv4通信。

2407:c080:802:c3c::/64 (subnet-c01)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-c01和subnet-c02的ipv6网段，下一跳指向peering-ac的路由，用于ipv6通信。

2407:c080:802:c3d::/64 (subnet-c02)

peering-ac

自定义

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c35::/64

local

系统路由

10.0.1.0/24

local

系统路由

2407:c080:802:c38::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ab

自定义

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c3c::/64

local

系统路由

192.168.1.0/24

local

系统路由

2407:c080:802:c3d::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ac的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ac

自定义

当前支持通过管理控制台获取vpc子网的ipv6地址，为了实现整个vpc资源互访，此处您需要逐次添加vpc内所有子网的ipv6网段。

配置一个中心vpc的主网段和扩展网段与两个vpc对等 (ipv4)

本示例中，在vpc-a和vpc-b之间创建对等连接peering-ab，在vpc-a和vpc-c之间创建对等连接peering-ac，其中vpc-a有主网段和扩展网段，并且vpc-a、vpc-b和vpc-c的网段不能重叠。
  • 资源规划详情，请参见表23。
  • 对等连接关系，请参见表24。
图8 一个中心vpc的主网段和扩展网段与两个vpc对等(ipv4)
表23 资源规划详情-一个中心vpc的主网段和扩展网段与两个vpc对等(ipv4)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

主网段：172.16.0.0/16

subnet-a01

172.16.0.0/24

rtb-vpc-a

ecs-a01

sg-web：通用web服务器

172.16.0.111

扩展网段：

192.167.0.0/16

subnet-a-extend01

192.167.0.0/24

rtb-vpc-a

ecs-a-extend01

192.167.0.100

vpc-b

10.0.0.0/16

subnet-b01

10.0.0.0/24

rtb-vpc-b

ecs-b01

10.0.0.139

vpc-c

192.168.0.0/16

subnet-c01

192.168.0.0/24

rtb-vpc-c

ecs-c01

192.168.0.194
表24 对等连接关系说明-一个中心vpc的主网段和扩展网段与两个vpc对等(ipv4)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表25 vpc路由表配置说明-一个中心vpc的主网段和扩展网段与两个vpc对等(ipv4)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

192.167.0.0/24

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a主网段)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a主网段和扩展网段，下一跳指向peering-ab的路由。

192.167.0.0/16 (vpc-a扩展网段)

peering-ab

自定义

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a主网段)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a主网段和扩展网段，下一跳指向peering-ac的路由。

192.167.0.0/16 (vpc-a扩展网段)

peering-ac

自定义

路由目的地址配置为对方vpc网段，可以访问对方vpc内的所有资源，vpc网段不能重叠。

配置一个中心vpc与多个vpc对等 (ipv4)

本示例中，在vpc-a和vpc-b、vpc-c、vpc-d、vpc-e、vpc-f以及vpc-g之间创建对等连接，并且vpc-a、vpc-b、vpc-c、vpc-d、vpc-e、vpc-f以及vpc-g的网段不能重叠。
  • 资源规划详情，请参见表26。
  • 对等连接关系，请参见表27。
图9 一个中心vpc与多个vpc对等(ipv4)
表26 资源规划详情-一个中心vpc与多个vpc对等(ipv4)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01

172.16.0.0/24

rtb-vpc-a

ecs-a01

sg-web：通用web服务器

172.16.0.111

subnet-a02

172.16.1.0/24

rtb-vpc-a

ecs-a02

172.16.1.91

vpc-b

10.0.0.0/16

subnet-b01

10.0.0.0/24

rtb-vpc-b

ecs-b01

10.0.0.139

vpc-c

192.168.0.0/16

subnet-c01

192.168.0.0/24

rtb-vpc-c

ecs-c01

192.168.0.194

vpc-d

10.2.0.0/16

subnet-d01

10.2.0.0/24

rtb-vpc-d

ecs-d01

10.2.0.237

vpc-e

10.3.0.0/16

subnet-e01

10.3.0.0/24

rtb-vpc-e

ecs-e01

10.3.0.87

vpc-f

172.17.0.0/16

subnet-f01

172.17.0.0/24

rtb-vpc-f

ecs-f01

172.17.0.103

vpc-g

10.4.0.0/16

subnet-g01

10.4.0.0/24

rtb-vpc-g

ecs-g01

10.4.0.10
表27 对等连接关系说明-一个中心vpc与多个vpc对等(ipv4)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c

vpc-a和vpc-d对等

peering-ad

vpc-a

vpc-d

vpc-a和vpc-e对等

peering-ae

vpc-a

vpc-e

vpc-a和vpc-f对等

peering-af

vpc-a

vpc-f

vpc-a和vpc-g对等

peering-ag

vpc-a

vpc-g
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表28 vpc路由表配置说明-一个中心vpc与多个vpc对等(ipv4)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.1.0/24

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由。

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由。

10.2.0.0/16 (vpc-d)

peering-ad

自定义

在vpc-a的路由表中，添加目的地址为vpc-d网段，下一跳指向peering-ad的路由。

10.3.0.0/16 (vpc-e)

peering-ae

自定义

在vpc-a的路由表中，添加目的地址为vpc-e网段，下一跳指向peering-ae的路由。

172.17.0.0/16 (vpc-f)

peering-af

自定义

在vpc-a的路由表中，添加目的地址为vpc-f网段，下一跳指向peering-af的路由。

10.4.0.0/16 (vpc-g)

peering-ag

自定义

在vpc-a的路由表中，添加目的地址为vpc-g网段，下一跳指向peering-ag的路由。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由。

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由。

rtb-vpc-d

10.2.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a)

peering-ad

自定义

在vpc-d的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ad的路由。

rtb-vpc-e

10.3.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a)

peering-ae

自定义

在vpc-e的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ae的路由。

rtb-vpc-f

172.17.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a)

peering-af

自定义

在vpc-f的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-af的路由。

rtb-vpc-g

10.4.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

172.16.0.0/16 (vpc-a)

peering-ag

自定义

在vpc-g的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ag的路由。

路由目的地址配置为对方vpc网段，可以访问对方vpc内的所有资源，vpc网段不能重叠。

配置一个中心vpc与多个vpc对等 (ipv6)

本示例中，在vpc-a和vpc-b、vpc-c、vpc-d、vpc-e、vpc-f以及vpc-g等之间创建对等连接。vpc-a、vpc-b、vpc-c、vpc-d、vpc-e、vpc-f以及vpc-g内的子网都具有ipv6网段，并且这些vpc的ipv4网段不能重叠。
  • 资源规划详情，请参见表29。
  • 对等连接关系，请参见表30。
图10 一个中心vpc与多个vpc对等(ipv6)
表29 资源规划详情-一个中心vpc与多个vpc对等(ipv6)

vpc名称

vpc网段

子网名称

子网网段

子网关联vpc路由表

ecs名称

安全组

私有ip地址

vpc-a

172.16.0.0/16

subnet-a01
  • ipv4: 172.16.0.0/24
  • ipv6: 2407:c080:802:c34::/64

rtb-vpc-a

ecs-a01

sg-web：通用web服务器
  • ipv4: 172.16.0.111
  • ipv6: 2407:c080:802:c34:a925:f12e:cfa0:8edb

subnet-a02
  • ipv4: 172.16.1.0/24
  • ipv6: 2407:c080:802:c37::/64

rtb-vpc-a

ecs-a02
  • ipv4: 172.16.1.91
  • ipv6: 2407:c080:802:c37:594b:4c0f:2fcd:8b72

vpc-b

10.0.0.0/16

subnet-b01
  • ipv4: 10.0.0.0/24
  • ipv6: 2407:c080:802:c35::/64

rtb-vpc-b

ecs-b01
  • ipv4: 10.0.0.139
  • ipv6: 2407:c080:802:c35:493:33f4:4531:5162

vpc-c

192.168.0.0/16

subnet-c01
  • ipv4: 192.168.0.0/24
  • ipv6: 2407:c080:802:c3c::/64

rtb-vpc-c

ecs-c01
  • ipv4: 192.168.0.194
  • ipv6: 2407:c080:802:c3c:d2f3:d891:24f5:f4af

vpc-d

10.2.0.0/16

subnet-d01
  • ipv4: 10.2.0.0/24
  • ipv6: 2407:c080:802:c45::/64

rtb-vpc-d

ecs-d01
  • ipv4: 10.2.0.237
  • ipv6: 2407:c080:802:c45:6bb7:f161:3596:6e4c

vpc-e

10.3.0.0/16

subnet-e01
  • ipv4: 10.3.0.0/24
  • ipv6: 2407:c080:802:c46::/64

rtb-vpc-e

ecs-e01
  • ipv4: 10.3.0.87
  • ipv6: 2407:c080:802:c46:2a2f:558a:85da:4c70

vpc-f

172.17.0.0/16

subnet-f01
  • ipv4: 172.17.0.0/24
  • ipv6: 2407:c080:802:c47::/64

rtb-vpc-f

ecs-f01
  • ipv4: 172.17.0.103
  • ipv6: 2407:c080:802:c47:b5e2:e6f0:c42b:44fd

vpc-g

10.4.0.0/16

subnet-g01
  • ipv4: 10.4.0.0/24
  • ipv6: 2407:c080:802:c48::/64

rtb-vpc-g

ecs-g01
  • ipv4: 10.4.0.10
  • ipv6: 2407:c080:802:c48:3020:f48c:4e54:aa17
表30 对等连接关系说明-一个中心vpc与多个vpc对等(ipv6)

vpc对等关系

对等连接名称

本端vpc

对端vpc

vpc-a和vpc-b对等

peering-ab

vpc-a

vpc-b

vpc-a和vpc-c对等

peering-ac

vpc-a

vpc-c

vpc-a和vpc-d对等

peering-ad

vpc-a

vpc-d

vpc-a和vpc-e对等

peering-ae

vpc-a

vpc-e

vpc-a和vpc-f对等

peering-af

vpc-a

vpc-f

vpc-a和vpc-g对等

peering-ag

vpc-a

vpc-g
对等连接创建完成后，您需要在本端和对端vpc路由表中，添加以下路由：
表31 vpc路由表配置说明-一个中心vpc与多个vpc对等(ipv6)

路由表

目的地址

下一跳

路由类型

路由说明

rtb-vpc-a

172.16.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c34::/64

local

系统路由

172.16.1.0/24

local

系统路由

2407:c080:802:c37::/64

local

系统路由

10.0.0.0/16 (vpc-b)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为vpc-b网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c35::/64 (subnet-b01)

peering-ab

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-b01的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

192.168.0.0/16 (vpc-c)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为vpc-c网段，下一跳指向peering-ac的路由，用于ipv4通信。

2407:c080:802:c3c::/64 (subnet-c01)

peering-ac

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-c01的ipv6网段，下一跳指向peering-ac的路由，用于ipv6通信。

10.2.0.0/16 (vpc-d)

peering-ad

自定义

在vpc-a的路由表中，添加目的地址为vpc-d网段，下一跳指向peering-ad的路由，用于ipv4通信。

2407:c080:802:c45::/64 (subnet-d01)

peering-ad

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-d01的ipv6网段，下一跳指向peering-ad的路由，用于ipv6通信。

10.3.0.0/16 (vpc-e)

peering-ae

自定义

在vpc-a的路由表中，添加目的地址为vpc-e网段，下一跳指向peering-ae的路由，用于ipv4通信。

2407:c080:802:c46::/64 (subnet-e01)

peering-ae

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-e01的ipv6网段，下一跳指向peering-ae的路由，用于ipv6通信。

172.17.0.0/16 (vpc-f)

peering-af

自定义

在vpc-a的路由表中，添加目的地址为vpc-f网段，下一跳指向peering-af的路由，用于ipv4通信。

2407:c080:802:c47::/64 (subnet-f01)

peering-af

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-f01的ipv6网段，下一跳指向peering-af的路由，用于ipv6通信。

10.4.0.0/16 (vpc-g)

peering-ag

自定义

在vpc-a的路由表中，添加目的地址为vpc-g网段，下一跳指向peering-ag的路由，用于ipv4通信。

2407:c080:802:c48::/64 (subnet-g01)

peering-ag

自定义

在vpc-a的路由表中，添加目的地址为子网subnet-g01的ipv6网段，下一跳指向peering-ag的路由，用于ipv6通信。

rtb-vpc-b

10.0.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c35::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ab的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ab

自定义

在vpc-b的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ab的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ab

自定义

rtb-vpc-c

192.168.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c3c::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ac的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ac

自定义

在vpc-c的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ac的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ac

自定义

rtb-vpc-d

10.2.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c45::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ad

自定义

在vpc-d的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ad的路由，用于ipv4通信。

2407:c080:802:c34::/64 (subnet-a01)

peering-ad

自定义

在vpc-d的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ad的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ad

自定义

rtb-vpc-e

10.3.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c46::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ae

自定义

在vpc-e的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ae的路由。

2407:c080:802:c34::/64 (subnet-a01)

peering-ae

自定义

在vpc-e的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ae的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ae

自定义

rtb-vpc-f

172.17.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c47::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-af

自定义

在vpc-f的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-af的路由。

2407:c080:802:c34::/64 (subnet-a01)

peering-af

自定义

在vpc-f的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-af的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-af

自定义

rtb-vpc-g

10.4.0.0/24

local

系统路由

local路由是系统自动添加的，用于vpc内部通信。

2407:c080:802:c48::/64

local

系统路由

172.16.0.0/16 (vpc-a)

peering-ag

自定义

在vpc-g的路由表中，添加目的地址为vpc-a网段，下一跳指向peering-ag的路由。

2407:c080:802:c34::/64 (subnet-a01)

peering-ag

自定义

在vpc-g的路由表中，添加目的地址为子网subnet-a01和subnet-a02的ipv6网段，下一跳指向peering-ag的路由，用于ipv6通信。

2407:c080:802:c37::/64 (subnet-a02)

peering-ag

自定义

当前支持通过管理控制台获取vpc子网的ipv6地址，为了实现整个vpc资源互访，此处您需要逐次添加vpc内所有子网的ipv6网段。

父主题：

相关文档

网站地图
