基于公网，通过的加密通道连通vpc和云下数据中心网络。

详情请参见。

如图1所示，用户的业务一部分部署在云上区域a的vpc-a内，一部分部署在云下idc中，通过vpn基于公网的加密通道，可以快速连通云上和云下的网络通信。相比云专线，使用vpn，配置更简单且成本较低。

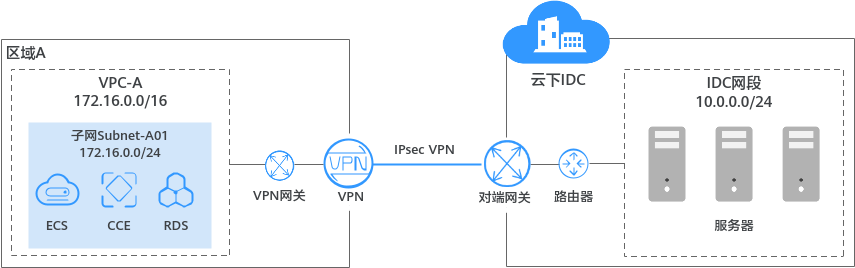

图1 通过vpn连通vpc和云下idc

基于物理专线，通过可以连通vpc和云下数据中心网络。

详情请参见。

如图2所示，用户的业务一部分部署在云上区域a的vpc-a内，一部分部署在云下idc中，通过云专线的专属通道实现网络互通，相比vpn，专属网络通道更高速、稳定。

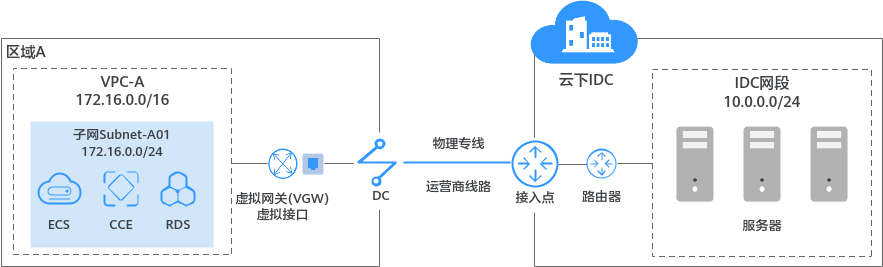

图2 通过dc连通vpc和云下idc

对等连接是建立在两个vpc之间的网络连接，用于连通同一个区域内的vpc，可以实现不同vpc之间的云上内网通信。对等连接可以连通相同账号或者不同账号下的vpc网络。搭配对等连接和云专线或者vpn，可以实现云上多个vpc和云下idc的网络通信。

详情请参见。

如图3所示，用户的业务一部分部署在云上区域a的vpc-a和vpc-b内，一部分部署在云下idc中。首先通过云专线的专属通道连通vpc-b和云下idc的网络，其次通过对等连接连通vpc-a和vpc-b的云内网络，此时vpc-a和vpc-b均可以访问云下idc。

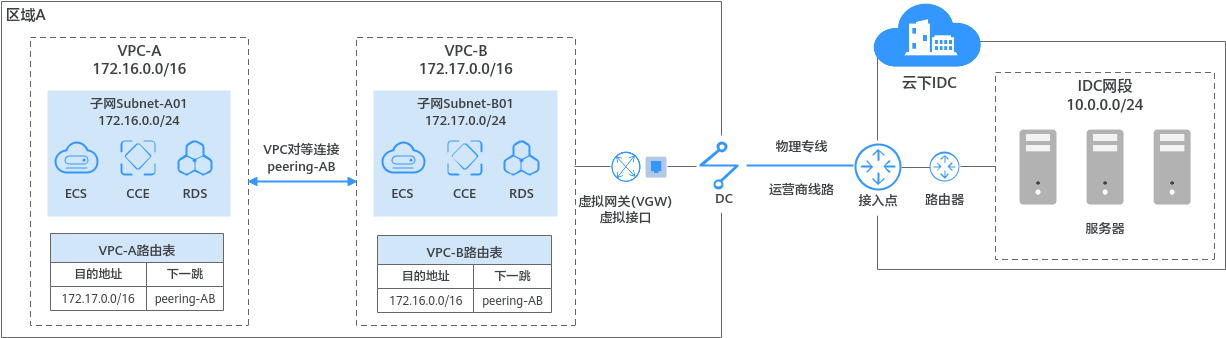

图3 通过对等连接连通同区域的多个vpc和云下idc的网络

在企业路由器中，接入同一个区域内的多个vpc，并结合云专线的全球接入网关或者vpn的能力，快速实现多个vpc和云下数据中心的网络互通。

如图4所示，用户的业务一部分部署在云上区域a的vpc-a和vpc-b内，一部分部署在云下idc中。将vpc-a、vpc-b以及全球接入网关接入企业路由器中，vpc-a和vpc-b网络互通，并且均可以和云下idc通信。

本示例中为了提升混合云组网的网络性能以及可靠性，同时部署了两条专线dc链路，两条dc链路形成负载均衡。当两条dc链路网络均正常，同时工作可提升网络传输能力。当其中一条dc链路故障时，另外一条dc链路可确保整个混合云组网的正常运行，避免了单点故障带来的业务中断。

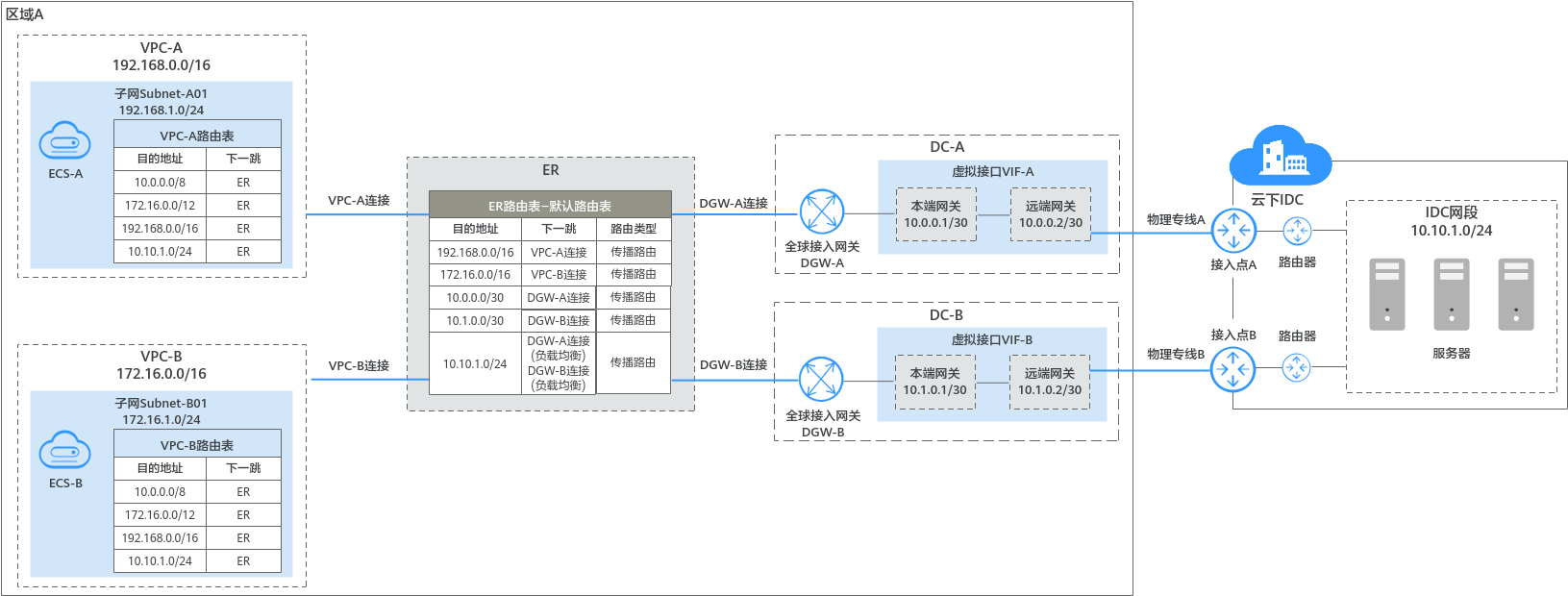

图4 通过企业路由器连通同区域的多个vpc和云下idc

通过云连接实例连通不同区域的vpc，并为每个需要连通云下idc的vpc单独创建云专线（虚拟网关vgw），可以将多个区域的vpc和多个城市的云下idc连通起来。

详情请参见。

如图5所示，首先，通过云专线dc-a连通区域a的vpc-a和城市a的idc-a、dc-b连通区域b的vpc-b和城市b的idc-b。其次将vpc-a和vpc-b接入云连接实例中连通云内网络，就可以实现vpc-a、vpc-b、idc-a、idc-b的网络互通。

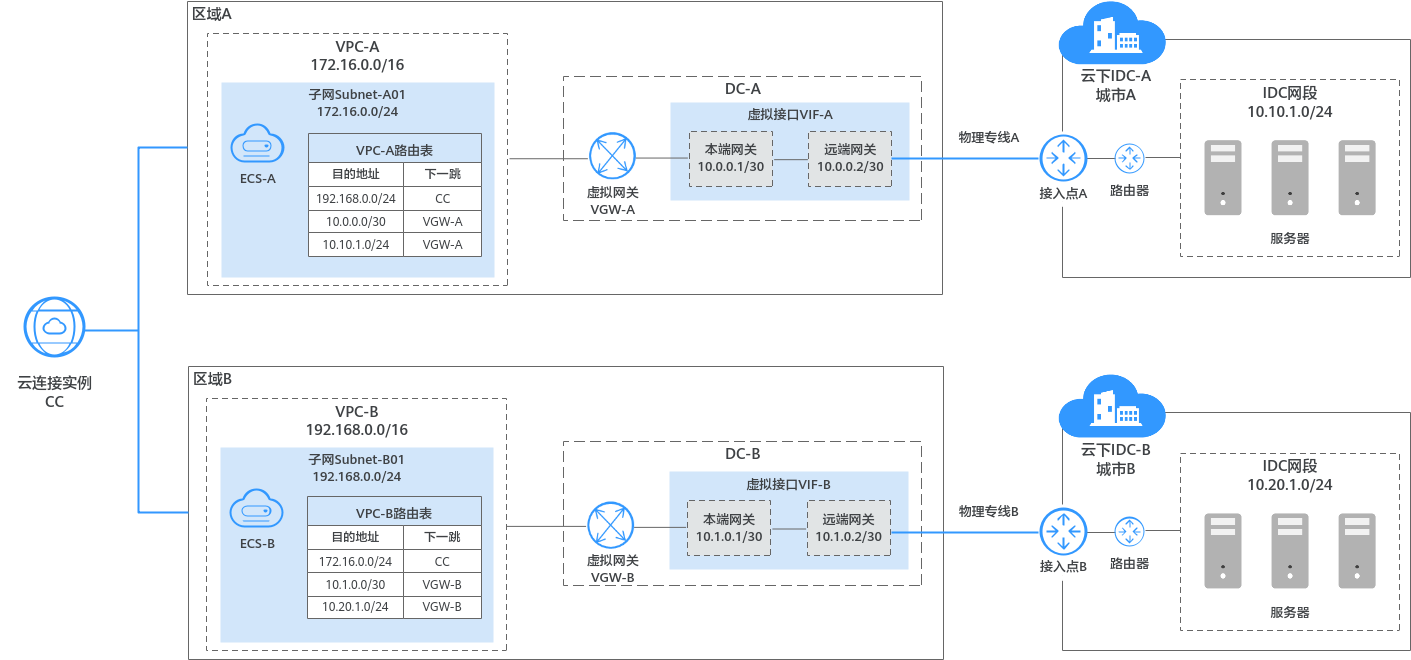

图5 通过云连接实例连通不同区域的多个vpc和云下idc

使用云连接中心网络搭配企业路由器的方案，需要先将同区域的vpc和云专线（全球接入网关dgw）接入企业路由器，再将不同区域的企业路由器接入，可以将多个区域的vpc和多个城市的云下idc连通起来。该方案相比使用云连接实例，网络架构更简单，且扩展性更强。
