应用场景

虚拟ip（virtual ip address）是从vpc子网网段中划分的一个内网ip地址，通常搭配高可用软件（比如keepalived）使用，主要用来搭建高可用的主备集群。多个云服务器形成主备集群，当主云服务器发生故障无法对外提供服务时，系统动态将虚拟ip切换到备云服务器，通过备云服务器继续对外提供服务。本文档为您详细介绍使用虚拟ip和keepalived搭建高可用web集群的方法。

方案架构

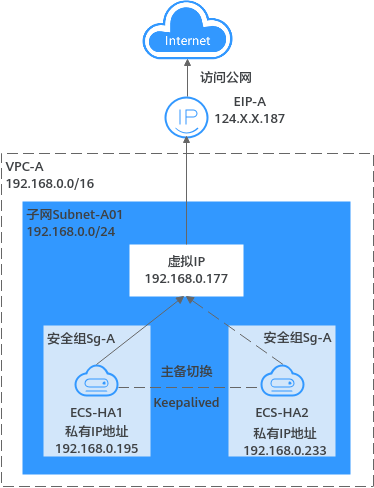

本示例中，高可用web集群架构如图1所示，将虚拟ip同时绑定至ecs-ha1和ecs-ha2，使用keepalived搭建一个高可用集群。同时，为虚拟ip绑定eip，该集群具备公网访问能力，可以面向公网提供web访问服务。实现原理如下：

ecs-ha1作为主云服务器，通过与虚拟ip绑定的eip对外提供服务，ecs-ha2作为备云服务器不承载实际业务。
当ecs-ha1发生故障时，此时会自动启用ecs-ha2，ecs-ha2将会接管业务并对外提供服务，实现业务不中断的高可用需求。

图1 使用虚拟ip和keepalived搭建高可用web集群

方案优势

基于虚拟ip和keepalived能力，采用“一主一备”或“一主多备”的方法组合使用云服务器，这些云服务器对外呈现为一个虚拟ip。当主云服务器故障时，备云服务器可以转为主云服务器并继续对外提供服务，以此达到高可用性ha（high availability）的目的，可以解决用户由于云服务器故障导致的对外服务中断问题。

约束与限制

使用虚拟ip搭建的高可用集群，所有服务器必须位于同一个虚拟私有云的子网内。

资源规划说明

本示例中，虚拟私有云vpc和子网、虚拟ip、弹性公网ip以及弹性云服务器ecs等资源只要位于同一个区域内即可，可用区可以任意选择，无需保持一致。

以下资源规划详情仅为示例，您可以根据需要自行修改。

表1 使用虚拟ip和keepalived搭建高可用web集群资源规划总体说明
资源类型	资源数量	说明
虚拟私有云vpc和子网	1	vpc名称：请根据实际情况填写，本示例为vpc-a。 ipv4网段：请根据实际情况填写，本示例为192.168.0.0/16。子网名称：请根据实际情况填写，本示例为subnet-a01。子网ipv4网段：请根据实际情况填写，本示例为192.168.0.0/24。
弹性云服务器ecs	2	本示例中，需要两个ecs作为主备倒换，配置说明如下：名称：根据实际情况填写，本示例分别为ecs-ha1和ecs-ha2。镜像：请根据实际情况选择，本示例为公共镜像（centos 7.8 64bit）。系统盘：通用型ssd盘，40gb。数据盘：本示例未选购数据盘，请您根据实际业务需求选购数据盘，并切实考虑两个ecs节点之间的业务数据一致性问题。网络：虚拟私有云：选择您的虚拟私有云，本示例为vpc-a。子网：选择子网，本示例为subnet-a01。安全组：请根据实际情况选择，本示例中ecs-ha1和ecs-ha2使用同一个安全组，安全组名称为sg-a。私有ip地址：ecs-ha1为192.168.0.195，ecs-ha2为192.168.0.233
虚拟ip	1	在子网subnet-a01中申请虚拟ip地址：创建方式：根据实际情况填写，本示例为自动分配。虚拟ip地址：本示例为192.168.0.177。绑定实例：将虚拟ip绑定至ecs-ha1和ecs-ha2。绑定弹性公网ip：将虚拟ip绑定至eip-a。
弹性公网ip	1	计费模式：请根据情况选择计费模式，本示例为按需计费。 eip名称：请根据实际情况填写，本示例为eip-a。 eip地址：eip地址系统随机分配，本示例为124.x.x.187。

操作流程

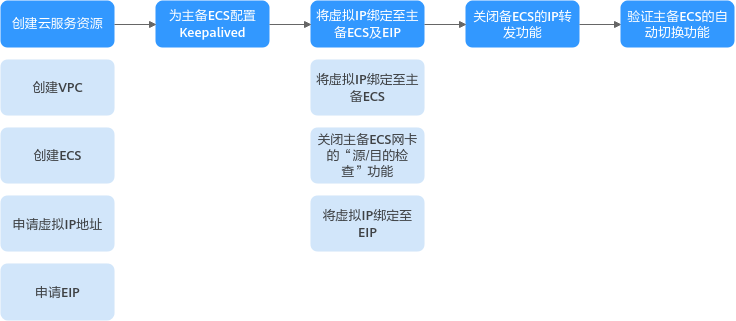

使用虚拟ip和keepalived搭建高可用web集群，流程如图2所示。

图2 使用虚拟ip和keepalived搭建高可用web集群

步骤一：创建云服务资源

创建1个vpc和1个子网。
具体方法请参见创建虚拟私有云和子网。

创建2个ecs，分别作为主ecs和备ecs。

具体方法请参见。

本示例中，ecs的网络配置详情如下：

网络：选择已创建的虚拟私有云和子网，vpc-a和subnet-a01。

安全组：新建一个安全组sg-a，并添加入方向和出方向规则。您在创建安全组的时候，系统会自动添加部分规则，您需要根据实际情况进行检查修改。

本示例中，ecs-ha1和ecs-ha2属于同一个安全组，您需要确保表2中的规则均已正确添加。

表2 安全组sg-a规则说明
方向	策略	类型	协议端口	源地址/目的地址	描述
入方向	允许	ipv4	tcp: 22	源地址：0.0.0.0/0	放通安全组内ecs的ssh(22)端口，用于远程登录linux ecs。
入方向	允许	ipv4	tcp: 3389	源地址：0.0.0.0/0	放通安全组内ecs的rdp(3389)端口，用于远程登录windows ecs。
入方向	允许	ipv4	tcp: 80	源地址：0.0.0.0/0	放通安全组内ecs的http(80)端口，用于外部通过http协议访问ecs上部署的网站。
入方向	允许	ipv4	全部	源地址：当前安全组sg-a	针对ipv4，用于安全组内ecs之间网络互通。
入方向	允许	ipv6	全部	源地址：当前安全组sg-a	针对ipv6，用于安全组内ecs之间网络互通。
出方向	允许	ipv4	全部	目的地址：0.0.0.0/0	针对ipv4，用于安全组内ecs访问外部，允许流量从安全组内ecs流出。
出方向	允许	ipv6	全部	目的地址：::/0	针对ipv6，用于安全组内ecs访问外部，允许流量从安全组内ecs流出。

本示例中，源地址设置为0.0.0.0/0表示允许所有外部ip远程登录云服务器，为了确保安全，建议您遵循最小原则，根据实际情况将源ip设置为特定的ip地址，比如，源地址设置为您的本地pc地址。

如果您的ecs位于不同的安全组，比如ecs-ha1属于sg-a，ecs-ha2属于sg-b，则除了在两个安全组中分别配置表2中的规则，您还需要添加表3中的规则，放通两个安全组之间的内网网络流量。

表3 安全组sg-a和sg-b规则说明
安全组	方向	策略	类型	协议端口	源地址/目的地址	描述
sg-a	入方向	允许	ipv4	全部	源地址：sg-b	针对全部ipv4协议，允许来自sg-b内实例的流量访问sg-a内的实例。
sg-b	入方向	允许	ipv4	全部	源地址：sg-a	针对全部ipv4协议，允许来自sg-a内实例的流量访问sg-b内的实例。

弹性公网ip：选择“暂不购买”。

在子网subnet-a01内，申请虚拟ip地址。
具体方法请参见。
申请弹性公网ip。
具体方法请参见购买弹性公网ip。

步骤二：为主备ecs配置keepalived

执行以下操作，为ecs-ha1配置keepalived。

将eip绑定至ecs-ha1。
具体方法请参见。
远程登录ecs-ha1。
ecs有多种登录方法，具体请参见。

执行以下命令，安装nginx、keepalived软件包及相关依赖包。

yum install nginx keepalived -y

回显类似如下信息，表示安装完成。

[root@ecs-ha1 ~]# yum install nginx keepalived -y
loaded plugins: fastestmirror
determining fastest mirrors
base                                                                                                                                                                 | 3.6 kb  00:00:00
epel                                                                                                                                                                 | 4.3 kb  00:00:00
extras                                                                                                                                                               | 2.9 kb  00:00:00
updates                                                                                                                                                              | 2.9 kb  00:00:00
(1/7): epel/x86_64/group                                                                                                                                             | 399 kb  00:00:00
(2/7): epel/x86_64/updateinfo                                                                                                                                        | 1.0 mb  00:00:00
(3/7): base/7/x86_64/primary_db                                                                                                                                      | 6.1 mb  00:00:00
(4/7): base/7/x86_64/group_gz                                                                                                                                        | 153 kb  00:00:00
(5/7): epel/x86_64/primary_db                                                                                                                                        | 8.7 mb  00:00:00
(6/7): extras/7/x86_64/primary_db                                                                                                                                    | 253 kb  00:00:00
(7/7): updates/7/x86_64/primary_db
.....
dependency installed:
  centos-indexhtml.noarch 0:7-9.el7.centos                   gperftools-libs.x86_64 0:2.6.1-1.el7                 lm_sensors-libs.x86_64 0:3.4.0-8.20160601gitf9185e5.el7_9.1
  net-snmp-agent-libs.x86_64 1:5.7.2-49.el7_9.4              net-snmp-libs.x86_64 1:5.7.2-49.el7_9.4              nginx-filesystem.noarch 1:1.20.1-10.el7
  openssl11-libs.x86_64 1:1.1.1k-7.el7
complete!

执行以下操作，修改nginx配置文件，添加80端口相关配置。

执行以下命令，打开“/etc/nginx/nginx.conf”文件。
vim /etc/nginx/nginx.conf
按i进入编辑模式。

将文件中原有的内容，全部替换成以下内容。

user root;
worker_processes 1;
#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;
#pid logs/nginx.pid;
events {
      worker_connections 1024;
      }
http {
     include mime.types;
     default_type application/octet-stream;
     #log_format main '$remote_addr  - $remote_user [$time_local] "$request" '
     # '$status $body_bytes_sent  "$http_referer" '
     # '"$http_user_agent"  "$http_x_forwarded_for"';
     #access_log logs/access.log main;
     sendfile on;
     #tcp_nopush on;
     #keepalive_timeout 0;
     keepalive_timeout 65;
     #gzip on;
     server {
          listen 80;
          server_name localhost;
          #charset koi8-r;
          #access_log logs/host.access.log main;
          location / {
                    root html;
                    index index.html index.htm;
                    }
          #error_page 404  /404.html;
          # redirect server error pages to the static page /50x.html
          error_page 500 502 503 504 /50x.html;
          location =  /50x.html {
                              root html;
                              }
          }
}

按esc退出，并输入:wq!保存配置。

执行以下操作，修改index.html文件内容，用来验证网站的访问情况。
1. 执行以下命令，打开“/usr/share/nginx/html/index.html”文件。
  vim /usr/share/nginx/html/index.html
2. 按i进入编辑模式。
3. 将文件中原有的内容，全部替换成以下内容。
```
welcome to ecs-ha1
```
4. 按esc退出，并输入:wq!保存配置。

执行以下命令，设置nginx服务开机自启动，并启动nginx服务。

systemctl enable nginx

systemctl start nginx.service

回显类似如下信息：

[root@ecs-ha1 ~]# systemctl enable nginx
created symlink from /etc/systemd/system/multi-user.target.wants/nginx.service to /usr/lib/systemd/system/nginx.service.
[root@ecs-ha1 ~]# systemctl start nginx.service

打开浏览器，并输入eip地址（124.x.x.187），验证nginx单节点的访问情况。
网页如下图所示，表示ecs-ha1的nginx配置成功。
图3 ecs-ha1访问验证

执行以下操作，修改keepalived配置文件。

执行以下命令，打开“/etc/keepalived/keepalived.conf”文件。
vim /etc/keepalived/keepalived.conf
按i进入编辑模式。

根据实际情况，替换配置文件中的ip参数，并将文件中原有的内容，全部替换成以下内容。

mcast_src_ip和unicast_src_ip：替换为ecs-ha1的私有ip地址，本示例为192.168.0.195。
virtual_ipaddress：替换为虚拟ip地址，本示例为192.168.0.177。

! configuration file for keepalived
global_defs {
router_id master-node
}
vrrp_script chk_http_port {
          script  "/etc/keepalived/chk_nginx.sh"
          interval 2
          weight -5
          fall 2
          rise 1
        }
vrrp_instance vi_1 {
     state backup
     interface eth0
     mcast_src_ip 192.168.0.195
     virtual_router_id 51
     priority 100
     advert_int 1
     authentication {
               auth_type pass
               auth_pass 1111
               }
     unicast_src_ip 192.168.0.195
     virtual_ipaddress {
                    192.168.0.177
                    }
track_script {
     chk_http_port
     }
}

按esc退出，并输入:wq!保存配置。

执行以下操作，配置nginx监控脚本。
1. 执行以下命令，打开“/etc/keepalived/chk_nginx.sh”文件。
  vim /etc/keepalived/chk_nginx.sh
2. 按i进入编辑模式。
3. 将文件中原有的内容，全部替换成以下内容。
```
#!/bin/bash
counter=$(ps -c nginx --no-heading|wc -l)
if [ "${counter}" = "0"  ]; then
     systemctl start nginx.service
     sleep 2
     counter=$(ps -c nginx  --no-heading|wc -l)
     if [ "${counter}" =  "0" ]; then
          systemctl stop keepalived.service
     fi
fi
```
4. 按esc退出，并输入:wq!保存配置。
执行以下命令，为“chk_nginx.sh”文件添加执行权限。
chmod x /etc/keepalived/chk_nginx.sh
执行以下命令，设置keepalived服务开机自启动，并启动keepalived服务。
systemctl enable keepalived

systemctl start keepalived.service
将eip和ecs-ha1解绑定。
具体方法请参见解绑弹性公网ip。

执行以下操作，为ecs-ha2配置keepalived。

将eip绑定至ecs-ha2。
具体方法请参见。
远程登录ecs-ha2。
ecs有多种登录方法，具体请参见。

执行以下命令，安装nginx、keepalived软件包及相关依赖包。

yum install nginx keepalived -y

回显类似如下信息，表示安装完成。

[root@ecs-ha2 ~]# yum install nginx keepalived -y
loaded plugins: fastestmirror
determining fastest mirrors
base                                                                                                                                                                 | 3.6 kb  00:00:00
epel                                                                                                                                                                 | 4.3 kb  00:00:00
extras                                                                                                                                                               | 2.9 kb  00:00:00
updates                                                                                                                                                              | 2.9 kb  00:00:00
(1/7): epel/x86_64/group                                                                                                                                             | 399 kb  00:00:00
(2/7): epel/x86_64/updateinfo                                                                                                                                        | 1.0 mb  00:00:00
(3/7): base/7/x86_64/primary_db                                                                                                                                      | 6.1 mb  00:00:00
(4/7): base/7/x86_64/group_gz                                                                                                                                        | 153 kb  00:00:00
(5/7): epel/x86_64/primary_db                                                                                                                                        | 8.7 mb  00:00:00
(6/7): extras/7/x86_64/primary_db                                                                                                                                    | 253 kb  00:00:00
(7/7): updates/7/x86_64/primary_db
.....
dependency installed:
  centos-indexhtml.noarch 0:7-9.el7.centos                   gperftools-libs.x86_64 0:2.6.1-1.el7                 lm_sensors-libs.x86_64 0:3.4.0-8.20160601gitf9185e5.el7_9.1
  net-snmp-agent-libs.x86_64 1:5.7.2-49.el7_9.4              net-snmp-libs.x86_64 1:5.7.2-49.el7_9.4              nginx-filesystem.noarch 1:1.20.1-10.el7
  openssl11-libs.x86_64 1:1.1.1k-7.el7
complete!

执行以下操作，修改nginx配置文件，添加80端口相关配置。

执行以下命令，打开“/etc/nginx/nginx.conf”文件。
vim /etc/nginx/nginx.conf
按i进入编辑模式。

将文件中原有的内容，全部替换成以下内容。

user root;
worker_processes 1;
#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;
#pid logs/nginx.pid;
events {
      worker_connections 1024;
      }
http {
     include mime.types;
     default_type application/octet-stream;
     #log_format main '$remote_addr  - $remote_user [$time_local] "$request" '
     # '$status $body_bytes_sent  "$http_referer" '
     # '"$http_user_agent"  "$http_x_forwarded_for"';
     #access_log logs/access.log main;
     sendfile on;
     #tcp_nopush on;
     #keepalive_timeout 0;
     keepalive_timeout 65;
     #gzip on;
     server {
          listen 80;
          server_name localhost;
          #charset koi8-r;
          #access_log logs/host.access.log main;
          location / {
                    root html;
                    index index.html index.htm;
                    }
          #error_page 404  /404.html;
          # redirect server error pages to the static page /50x.html
          error_page 500 502 503 504 /50x.html;
          location =  /50x.html {
                              root html;
                              }
          }
}

按esc退出，并输入:wq!保存配置。

执行以下操作，修改index.html文件内容，用来验证网站的访问情况。
1. 执行以下命令，打开“/usr/share/nginx/html/index.html”文件。
  vim /usr/share/nginx/html/index.html
2. 按i进入编辑模式。
3. 将文件中原有的内容，全部替换成以下内容。
```
welcome to ecs-ha2
```
4. 按esc退出，并输入:wq!保存配置。

执行以下命令，设置nginx服务开机自启动，并启动nginx服务。

systemctl enable nginx

systemctl start nginx.service

回显类似如下信息：

[root@ecs-ha2 ~]# systemctl enable nginx
created symlink from /etc/systemd/system/multi-user.target.wants/nginx.service to /usr/lib/systemd/system/nginx.service.
[root@ecs-ha2 ~]# systemctl start nginx.service

打开浏览器，并输入eip地址（124.x.x.187），验证nginx单节点的访问情况。

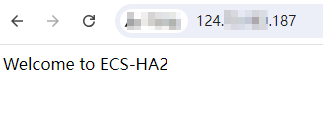

网页如下图所示，表示ecs-ha2的nginx配置成功。
图4 ecs-ha2访问验证

执行以下操作，修改keepalived配置文件。

执行以下命令，打开“/etc/keepalived/keepalived.conf”文件。
vim /etc/keepalived/keepalived.conf
按i进入编辑模式。

根据实际情况，替换配置文件中的ip参数，并将文件中原有的内容，全部替换成以下内容。

mcast_src_ip和unicast_src_ip：替换为ecs-ha2的私有ip地址，本示例为192.168.0.233。
virtual_ipaddress：替换为虚拟ip地址，本示例为192.168.0.177。

! configuration file for keepalived
global_defs {
router_id master-node
}
vrrp_script chk_http_port {
          script  "/etc/keepalived/chk_nginx.sh"
          interval 2
          weight -5
          fall 2
          rise 1
        }
vrrp_instance vi_1 {
     state backup
     interface eth0
     mcast_src_ip 192.168.0.233
     virtual_router_id 51
     priority 100
     advert_int 1
     authentication {
               auth_type pass
               auth_pass 1111
               }
     unicast_src_ip 192.168.0.233
     virtual_ipaddress {
                    192.168.0.177
                    }
track_script {
     chk_http_port
     }
}

按esc退出，并输入:wq!保存配置。

执行以下操作，配置nginx监控脚本。
1. 执行以下命令，打开“/etc/keepalived/chk_nginx.sh”文件。
  vim /etc/keepalived/chk_nginx.sh
2. 按i进入编辑模式。
3. 将文件中原有的内容，全部替换成以下内容。
```
#!/bin/bash
counter=$(ps -c nginx --no-heading|wc -l)
if [ "${counter}" = "0"  ]; then
     systemctl start nginx.service
     sleep 2
     counter=$(ps -c nginx  --no-heading|wc -l)
     if [ "${counter}" =  "0" ]; then
          systemctl stop keepalived.service
     fi
fi
```
4. 按esc退出，并输入:wq!保存配置。
执行以下命令，为“chk_nginx.sh”文件添加执行权限。
chmod x /etc/keepalived/chk_nginx.sh
执行以下命令，设置keepalived服务开机自启动，并启动keepalived服务。
systemctl enable keepalived

systemctl start keepalived.service
将eip和ecs-ha2解绑定。
具体方法请参见解绑弹性公网ip。

步骤三：将虚拟ip绑定至主备ecs及eip

将虚拟ip分别绑定至主备ecs上，本示例中需要绑定ecs-ha1和ecs-ha2。
具体操作请参见。
关闭主备ecs网卡的“源/目的检查”功能。
将虚拟ip绑定至ecs时，系统会自动关闭ecs网卡的“源/目的检查”功能，您需要参考以下操作检查关闭情况。如果未关闭，则请关闭该功能。
1. 在ecs列表中，单击目标ecs的名称。
  进入ecs详情页。
2. 选择“弹性网卡”页签，并单击展开ecs的网卡详情区域，可以查看“源/目的检查”功能。
  如图5所示，表示“源/目的检查”功能已关闭。

  图5 关闭网卡的“源/目的检查”功能
将虚拟ip绑定至eip上，本示例中需要绑定eip-a。
具体操作请参见。

步骤四：关闭备ecs的ip转发功能

使用虚拟ip构建主备场景的高可用集群时，需要关闭备ecs的ip转发功能，当主备ecs切换后，则需要确保新的备ecs也关闭ip转发功能。

为了避免ecs主备切换后遗漏配置，建议您将主备ecs的ip转发功能全都关闭。

打开浏览器，并输入eip地址（124.x.x.187），通过网页确认主ecs。
网页如下图所示，表示此时主ecs是ecs-ha1。
图6 主ecs验证
远程登录备ecs，本示例是ecs-ha2。
ecs有多种登录方法，具体请参见。

请根据ecs的操作系统，在表4中选择关闭ip转发功能的操作，本示例ecs为linux操作系统。

表4 关闭ip转发功能
操作系统	操作指导
linux系统	执行以下命令，切换root用户。 su root 执行以下命令，查看ip转发功能是否已开启。 cat /proc/sys/net/ipv4/ip_forward 回显结果：1为开启，0为关闭，默认为0。回显为0，任务结束。回显为1，继续执行以下操作。以下提供两种方法修改配置文件，二选一即可。方法一：执行以下命令，打开“/etc/sysctl.conf”文件。 vim /etc/sysctl.conf 按i进入编辑模式。修改net.ipv4.ip_forward = 0。按esc退出，并输入:wq!保存配置。方法二：执行sed命令，命令示例如下： sed -i '/net.ipv4.ip_forward/s/1/0/g' /etc/sysctl.conf 执行以下命令，使修改生效。 sysctl -p /etc/sysctl.conf
windows系统	在搜索框中输入cmd，打开windows系统的“命令提示符”窗口，执行以下命令。 ipconfig/all 回显结果中，“ip 路由已启用”为 “否”，表示ip转发功能已关闭。回显结果中，“ip 路由已启用”为 “是”，表示ip转发功能未关闭，继续执行以下操作。在搜索框中输入regedit，打开注册表编辑器。编辑hkey_local_machine\system\currentcontrolset\services\tcpip\parameters下的ipenablerouter值为0。指定值为 0：关闭 ip 转发。指定值为 1：启用 ip 转发。

步骤五：验证主备ecs的自动切换功能

执行以下操作，分别重启主备ecs。
1. 远程登录ecs-ha1。
  ecs有多种登录方法，具体请参见。
2. 执行以下命令，重启ecs-ha1。
  reboot
3. 参考1.a~1.b，重启ecs-ha2。

执行以下操作，验证主ecs的网页访问情况。

打开浏览器，并输入eip地址（124.x.x.187），验证主ecs的网页访问情况。
网页如下图所示，表示此时主ecs是ecs-ha1，且网页访问正常。
图7 主ecs验证（ecs-ha1）

远程登录ecs-ha1，并执行以下命令，查看虚拟ip是否已绑定到ecs-ha1的eth0网卡上。

ip addr show

回显类似如下信息，可以看到虚拟ip（192.168.0.177）已绑定至eth0网卡上，再次确认ecs-ha1为主ecs。

[root@ecs-ha1 ~]# ip addr show
1: lo:  mtu 65536 qdisc noqueue state unknown group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0:  mtu 1500 qdisc mq state up group default qlen 1000
    link/ether fa:16:3e:fe:56:19 brd ff:ff:ff:ff:ff:ff
    inet 192.168.0.195/24 brd 192.168.0.255 scope global noprefixroute dynamic eth0
       valid_lft 107898685sec preferred_lft 107898685sec
    inet 192.168.0.177/32 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::f816:3eff:fefe:5619/64 scope link
       valid_lft forever preferred_lft forever

执行以下命令，停止主ecs的keepalived服务，本示例中主ecs为ecs-ha1。
systemctl stop keepalived.service

执行以下命令，验证主ecs是否切换成ecs-ha2。

远程登录ecs-ha2，并执行以下命令，查看虚拟ip是否已绑定到ecs-ha2的eth0网卡上。

ip addr show

回显类似如下信息，可以看到虚拟ip（192.168.0.177）已绑定至eth0网卡上，此时确认ecs-ha2为主ecs。

[root@ecs-ha2 ~]# ip addr show
1: lo:  mtu 65536 qdisc noqueue state unknown group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0:  mtu 1500 qdisc mq state up group default qlen 1000
    link/ether fa:16:3e:fe:56:3f brd ff:ff:ff:ff:ff:ff
    inet 192.168.0.233/24 brd 192.168.0.255 scope global noprefixroute dynamic eth0
       valid_lft 107898091sec preferred_lft 107898091sec
    inet 192.168.0.177/32 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::f816:3eff:fefe:563f/64 scope link
       valid_lft forever preferred_lft forever

打开浏览器，并输入eip地址（124.x.x.187），验证ecs-ha2作为主ecs时的网页访问情况。
网页如下图所示，表示此时主ecs是ecs-ha2，且网页访问正常。
图8 主ecs验证（ecs-ha2）

使用虚拟ip和keepalived搭建高可用web集群-九游平台

应用场景

方案架构

方案优势

约束与限制

资源规划说明

操作流程

步骤一：创建云服务资源

步骤二：为主备ecs配置keepalived

步骤三：将虚拟ip绑定至主备ecs及eip

步骤四：关闭备ecs的ip转发功能

步骤五：验证主备ecs的自动切换功能

相关文档

意见反馈

文档内容是否对您有帮助？

售前咨询热线
