操作场景

不同vpc之间网络不通，您可以通过对等连接连通同一个区域下的vpc。本章节指导用户创建相同账户下的vpc对等连接，即需要连通的两个vpc位于同一个账户下。

本文档以在账户a下，创建vpc-a和vpc-b之间的对等连接为例，实现业务服务器ecs-a01和数据库服务器rds-b01之间的通信。

创建步骤如下：

步骤一：创建vpc对等连接

步骤二：添加vpc对等连接路由

步骤三：配置对等连接两端vpc内实例的安全组规则

步骤四：验证网络互通情况

当前vpc对等连接暂不收取您的任何费用。

约束与限制

• 对等连接是建立在两个vpc之间的网络连接，两个vpc之间只能建立一个对等连接。
• 对等连接仅可以连通同区域的vpc，不同区域的vpc之间不能创建对等连接。
  • 您可以通过对等连接连通位于华为云中国站和国际站相同区域的vpc，比如vpc-a位于中国站的“中国-香港”区域，vpc-b位于国际站的“中国-香港”区域，可以通过对等连接连通vpc-a和vpc-b。
  • 若要实现不同区域vpc之间互通，您可以使用云连接，详细内容请参见跨区域vpc互通。
  • 若您仅需要不同区域的几台ecs之间互通，您可以，通过eip实现ecs外网互通。此场景适用于ecs数量较少的情况。
• 配置对等连接时，当您的本端vpc和对端vpc存在网段重叠的情况时，那么您的对等连接可能会不生效。

  针对该情况，您可以参考对等连接使用示例进行相关组网配置。

前提条件

已在同一个账号下创建两个vpc，并且vpc位于同一个区域，具体方法请参见创建虚拟私有云和子网。

步骤一：创建vpc对等连接

1. 进入。
2. 在页面右上角区域，单击“创建对等连接”。

   进入“创建对等连接”页面。

3. 根据界面提示设置对等连接参数。

   参数详细说明请参见表1。

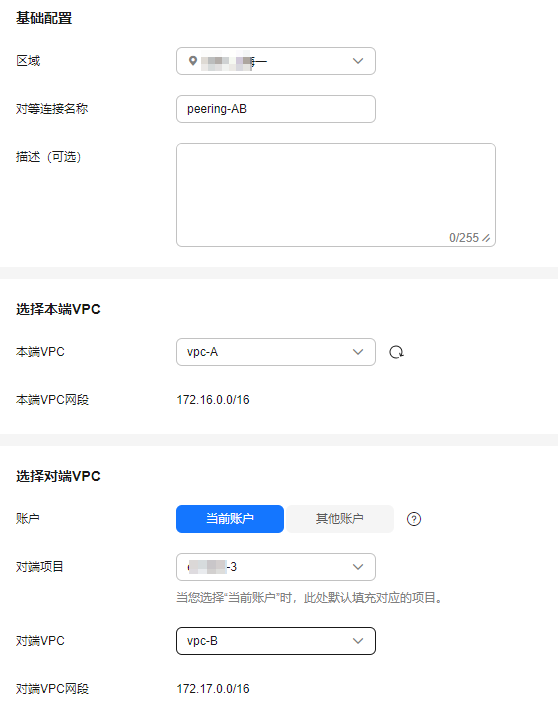

   图2 创建对等连接


   表1 创建对等连接-参数说明

   参数	说明	取值样例
   区域	必选参数。 不同区域的云服务产品之间内网互不相通，请就近选择靠近您业务的区域，可减少网络时延，提高访问速度。	华东-上海一
   对等连接名称	必选参数。 此处填写对等连接的名称。 由中文字符、英文字母、数字、中划线、下划线等构成，一般不超过64个字符。	peering-ab
   描述	可选参数。 您可以根据需要在文本框中输入对等连接的描述信息。	peering-ab连通vpc-a和vpc-b
   本端vpc	必选参数。 此处为对等连接一端的vpc，可以在下拉框中选择已有vpc作为本端vpc。	vpc-a
   本端vpc网段	此处显示已选择的本端vpc的网段。	172.16.0.0/16
   账户	必选参数。 当前账户：当对等连接中的对端vpc和本端vpc位于同一个账户下时，选择该项。 其他账户：当对等连接中的对端vpc和本端vpc位于不同账户下时，选择该项。	当前账户
   对端项目	当账户选择“当前账户”时，系统默认填充对应的项目，无需您额外操作。 比如vpc-a和vpc-b均为账户a下的资源，并且位于区域a，那么此处系统默认显示账户a下，区域a对应的项目。	ab-cdef-1
   对端vpc	当账户选择“当前账户”时，该项为必选参数。 此处为对等连接另外一端的vpc，可以在下拉框中选择已有vpc作为对端vpc。	vpc-b
   对端vpc网段	此处显示已选择的对端vpc的网段。 当您的本端vpc和对端vpc存在网段重叠的情况时，那么您的对等连接可能会不生效，具体请参见对等连接配置示例概述。	172.17.0.0/16

4. 参数填写完成后，单击“立即创建”。

   弹出路由添加提示对话框。

5. 在路由添加提示对话框中，单击“立即添加”，跳转到对等连接详情页面，继续执行步骤二：添加vpc对等连接路由，添加路由。

步骤二：添加vpc对等连接路由

1. 在对等连接详情页面下方区域，单击“添加路由”。

   弹出对等连接的“添加路由”对话框。

   图3 添加对等连接路由

2. 根据界面提示，在vpc路由表中添加路由。

   参数说明如表2所示。

   表2 参数说明

   参数	说明	取值样例
   虚拟私有云	选择对等连接两端中的任意一个vpc。	vpc-a
   路由表	选择vpc的路由表，路由信息将会添加在该路由表中。 vpc创建完成后自带一个默认路由表，用来控制vpc内子网出方向的流量走向。除了默认路由表，您还可以创建自定义路由表，并关联至子网，则该子网的出方向流量由自定义路由表控制。 如果路由表的下拉列表中只有默认路由表，则选择默认路由表即可。 如果路由表的下拉列表中同时存在默认路由表和其他自定义路由表，则选择对等连接连通的子网所关联的路由表。	rtb-vpc-a（默认路由表）
   目的地址	对等连接另一端vpc内的地址，可以为vpc网段、子网网段、ecs ip地址等，具体路由配置示例请参见对等连接配置示例概述。	本示例为vpc-b的网段：172.17.0.0/16
   下一跳地址	系统默认填写当前对等连接，您无需选择。	peering-ab
   描述	路由的描述信息，非必填项。 描述信息内容不能超过255个字符，且不能包含“<”和“>”。	本端vpc-a到对端vpc-b的去程路由。
   添加另一端vpc的路由	勾选该参数，可同时添加对等连接另一端vpc内的回程路由。 通常情况下，您需要在对等连接两端vpc的路由表中分别添加去程和回程路由，才可以实现通信，单击了解对等连接配置示例概述。	勾选
   虚拟私有云	系统默认填写对等连接两端的另一个vpc，您无需选择。	vpc-b
   路由表	选择vpc的路由表，路由信息将会添加在该路由表中。 vpc创建完成后自带一个默认路由表，用来控制vpc内子网出方向的流量走向。除了默认路由表，您还可以创建自定义路由表，并关联至子网，则该子网的出方向流量由自定义路由表控制。 如果路由表的下拉列表中只有默认路由表，则选择默认路由表即可。 如果路由表的下拉列表中同时存在默认路由表和其他自定义路由表，则选择对等连接连通的子网所关联的路由表。	rtb-vpc-b（默认路由表）
   目的地址	对等连接另一端vpc内的地址，可以为vpc网段、子网网段、ecs ip地址等，具体路由配置示例请参见对等连接配置示例概述。	本示例为vpc-a的网段：172.16.0.0/16
   下一跳地址	系统默认选择当前对等连接，无需选择。	peering-ab
   描述	路由的描述信息，非必填项。 描述信息内容不能超过255个字符，且不能包含“<”和“>”。	对端vpc-b到本端vpc-a的回程路由。

3. 路由信息设置完成后，单击“确定”。

   返回路由列表，可以看到已添加的路由。

步骤三：配置对等连接两端vpc内实例的安全组规则

1. 在安全组中添加表4中的规则，放通远程登录安全组内实例的流量。

   表4 安全组规则（远程登录）

   方向	策略	类型	协议端口	源地址	描述
   入方向	允许	ipv4	tcp: 22	ip地址：0.0.0.0/0	针对ipv4协议，放通安全组内实例的ssh(22)端口，用于远程登录linux 实例。
   入方向	允许	ipv4	tcp: 3389	ip地址：0.0.0.0/0	针对ipv4协议，放通安全组内实例的rdp(3389)端口，用于远程登录windows 实例。



   本示例中，入方向源地址设置为0.0.0.0/0表示允许所有外部ip远程登录云服务器，如果将22或3389端口暴露到公网，可能存在网络安全风险，建议您将源ip设置为已知的ip地址，比如设置为您的本地pc地址。

2. （可选）当对等连接两端的实例位于不同安全组内时，您需要分别在两端的安全组中添加以下规则，放通对等连接两端实例内网互通的流量。
   以下为您提供两种方案，请您根据业务实际需要选择一个即可。

   • 表5中提供方案一：源地址填写对端vpc网段或者子网网段，放通对等连接两端vpc或者子网之间的内网网络流量。

     表5 安全组规则（网段）

     安全组	方向	策略	类型	协议端口	源地址	描述
     sg-a	入方向	允许	ipv4	全部	ip地址：172.17.0.0/16（vpc-b的网段）	针对全部ipv4协议，允许来自172.17.0.0/16网段范围的流量访问sg-a内的实例。
     sg-b	入方向	允许	ipv4	全部	ip地址：172.16.0.0/16（vpc-a网段）	针对全部ipv4协议，允许来自172.16.0.0/16网段范围的流量访问sg-b内的实例。

   • 表6中提供方案二：源地址选择对端实例的安全组，放通两个安全组之间的内网网络流量。

     表6 安全组规则（安全组）

     安全组	方向	策略	类型	协议端口	源地址	描述
     sg-a	入方向	允许	ipv4	全部	sg-b	针对全部ipv4协议，允许来自sg-b内实例的流量访问sg-a内的实例。
     sg-b	入方向	允许	ipv4	全部	sg-a	针对全部ipv4协议，允许来自sg-a内实例的流量访问sg-b内的实例。

步骤四：验证网络互通情况
