如何实现同一账号跨vpc的网络互通？-九游平台

创建vpc终端节点

创建终端节点服务

1. 登录管理控制台。
2. 在服务列表中，单击“网络 > vpc终端节点”，进入“终端节点”页面。
3. 在左侧导航栏，选择“vpc终端节点 > 终端节点服务”。
4. 单击“创建终端节点服务”，进入“创建终端节点服务”页面。
5. 根据界面提示配置参数。

   若待安装机有多个，则需要为每个待安装机创建对应的终端节点服务。

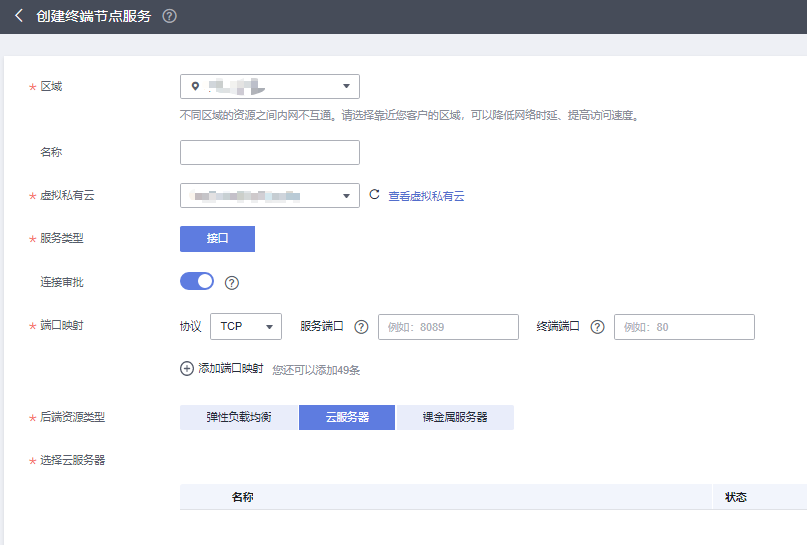

   图1 创建终端节点服务


   关键参数说明如下，更多参数说明请参见创建终端节点服务。

   • 区域：终端节点服务所在区域。
   • 虚拟机私有云：终端节点服务所属vpc，此处为待安装机所属vpc。
   • 服务类型：终端节点服务的类型，此处仅支持设置为“接口”类型。
   • 连接审批：连接审批控制的是终端节点与终端节点服务的连接是否需要审批，审批权由终端节点服务控制。可选择开启或关闭连接审批。
   • 端口映射：终端节点服务与终端节点建立连接关系，进行通信，支持tcp协议。

     服务端口和终端端口取值范围1～65535，单次操作最多添加50条端口映射。请记录此处填写的终端端口和服务端口，安装uniagent添加主机时需要使用。

   • 后端资源类型：选择云服务器
   • 选择云服务器：选择待安装机。
6. 单击“立即创建”，完成终端节点服务的创建。

购买终端节点

1. 在左侧导航栏，单击“vpc终端节点 > 终端节点”。

   终端节点服务创建完成后，还需要对应购买一个终端节点，用于安装机（终端节点）跨vpc访问待安装机（终端节点服务）。

2. 单击“购买终端节点”。
3. 根据界面提示配置参数。

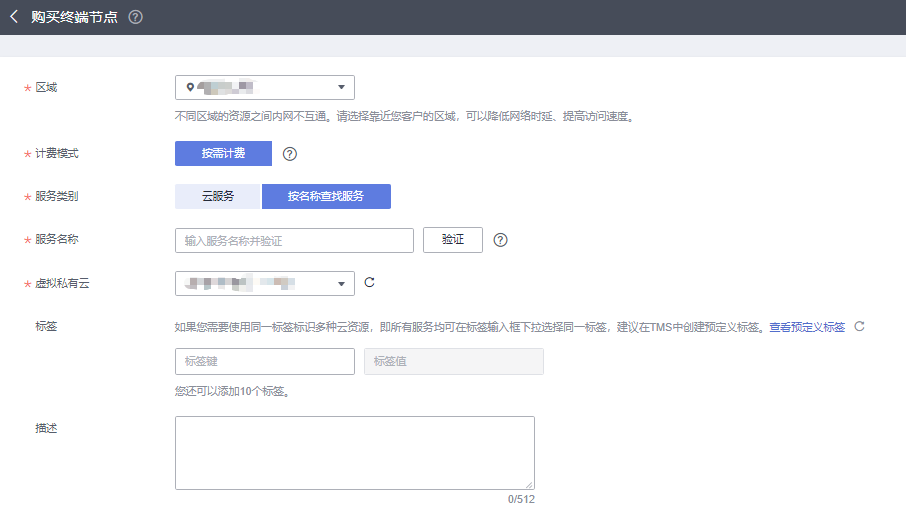

   图2 购买终端节点


   关键参数说明如下，更多参数说明请参见购买终端节点。

   • 区域：终端节点所在区域，与终端节点服务所在区域保持一致。
   • 服务类别：建议选择“按名称查找服务”。
   • 服务名称：选择“按名称查找服务”之后，会出现该参数。请输入步骤5中创建的终端节点服务的“名称”，可从终端节点服务列表中获取。
   • 虚拟私有云：请填写安装机所在的虚拟私有云。

4. 终端节点购买完成后，会生成一个“节点ip”，用于访问终端节点服务，进行跨vpc通信。请记录该节点ip。

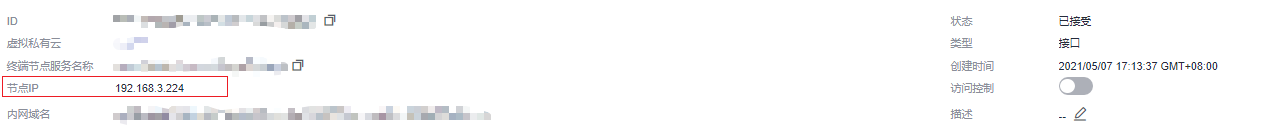

   图3 终端节点详情


验证vpc网络互通

1. 在弹性云服务器详情页面，查看安全组配置。

   入方向是否已放通198.19.128.0/17网段的ip地址，如果没有放行，请添加198.19.128.0/17网段的入方向规则。

2. 远程登录安装机，检查是否能ping通终端节点的“节点ip”，以及是否能通过ssh远程登录。

待一键式重置密码插件更新完成后，请及时删除创建的终端节点以及终端节点服务。

创建vpc对等连接

创建对等连接

1. 登录管理控制台。
2. 在服务列表中，单击“网络 > 虚拟私有云 > 对等连接”，进入“对等连接”页面。
3. 在“对等连接”页面，单击“创建对等连接”。
4. 根据界面提示配置参数。

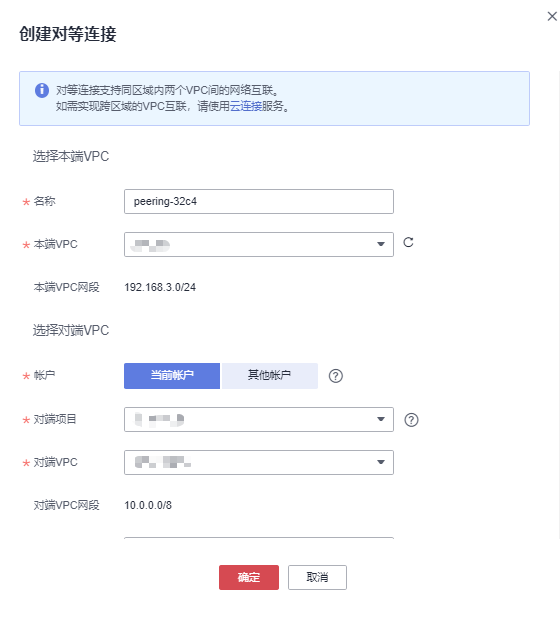

   图4 创建对等连接


   关键参数说明如下，更多参数说明请参见创建同一账户下的对等连接。

   • 名称：对等连接名称。
   • 本端vpc：选择安装机所在的vpc。
   • 账户：选择“当前账户”。
   • 对端项目：选择待安装机所属vpc的region。
   • 对端vpc：请选择待安装机所属的vpc。

添加vpc对等连接路由

1. 在对等连接列表中，单击待添加vpc路由的对等连接名称。

   进入对等连接详情页。

2. 分别在vpc1（安装机所属vpc）和vpc2（待安装机所属vpc）的路由表中添加路由。

   例如，在vpc1的路由表中添加到vpc2的路由，“目的地址”设置为vpc2的网段，“下一条类型”设置为“对等连接”。

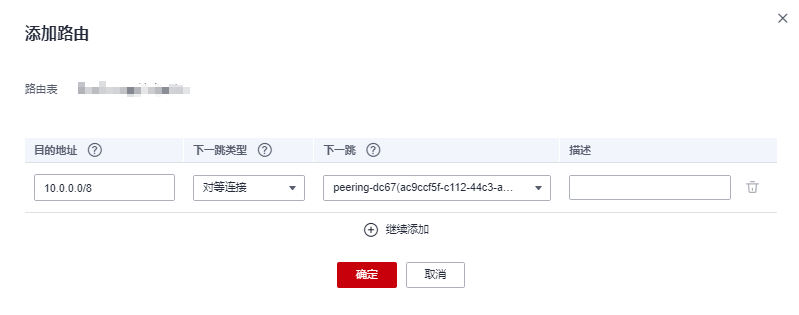

   图5 添加路由


验证vpc网络互通

1. 远程登录安装机，检查是否能ping通待安装机的ip地址，以及是否能通过ssh远程登录。

创建vpc对等连接 中转vpc

创建中转vpc

创建2个不同网段的中转vpc，并配置对等连接。

1. 登录管理控制台。
2. 在“服务列表”中，单击“网络 > 虚拟私有云”。
3. 在“虚拟私有云”页面，单击“创建虚拟私有云”，创建2个不同网段的vpc作为中转vpc。

   如果安装机所在的vpc1（192.168.0.0/16）和待安装机所在的vpc2（192.168.0.0/16）存在重叠网段，则需要创建两个中转vpc，与vpc1及vpc2网段互不相同。例如，中转vpc1(10.168.0.0/16)、中转vpc2（10.160.0.0/16）。

4. 为中转vpc1和中转vpc2创建对等连接，并添加路由，详细内容请参见创建同一账户下的对等连接。

创建私网nat网关

分别为vpc1（安装机所属vpc）和vpc2（待安装机所属vpc）创建私网nat网关。

1. 在服务列表中，单击“nat网关 > 私网nat网关”。
2. 单击“购买私网nat网关”。
3. 根据界面提示配置参数。

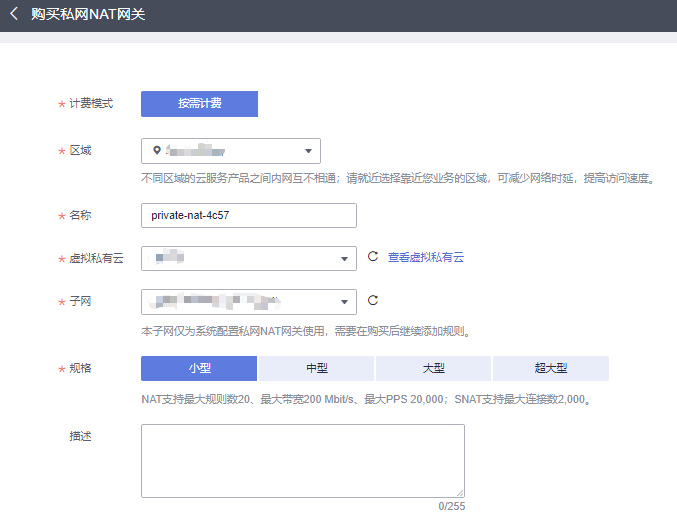

   图6 购买私网nat网关


   关键参数说明如下，更多参数说明请参见购买私网nat网关。

   • 区域：私网nat网关所在的区域。
   • 名称：私网nat网关名称。
   • 虚拟私有云：请选择私网nat所属的vpc。
   • 子网：请选择弹性云服务器所在的子网。
   • 规格：私网nat网关的规格。 请根据您的网络规划，合理选择私网nat网关的规格。
   • 企业项目：配置私网nat网关归属的企业项目。当私网网关配置企业项目时，该私网网关将归属于该企业项目。

创建中转ip

分别为中转vpc1和中转vpc2的私网nat网关创建中转ip，实现vpc内多个云资源可以共享中转ip访问其他vpc。

1. 在“私网nat网关”页面，单击“中转ip”页签，为私网nat网关创建中转ip。
2. 单击“创建中转ip”。
3. 根据界面提示设置参数。
   “中转vpc”设置为步骤3中创建的中转vpc1和中转vpc2。

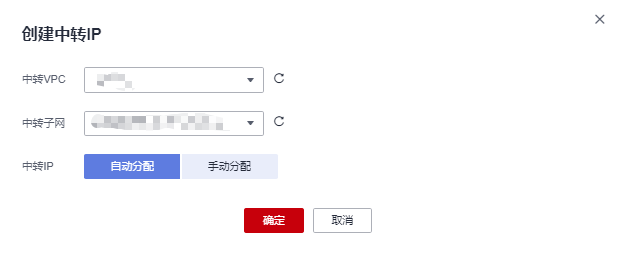

   图7 创建中转ip


添加snat、dnat规则

为步骤3中创建的私网nat网关添加对应的snat和dnat规则。

1. 在私网nat网关列表中，单击“操作”列的“设置规则”，为中转vpc1对应的私网nat网关添加snat规则，为中转vpc2对应的私网nat网关添加dnat规则。

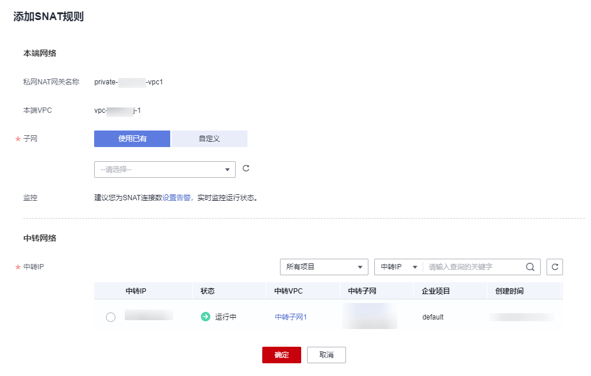

   图8 添加snat规则

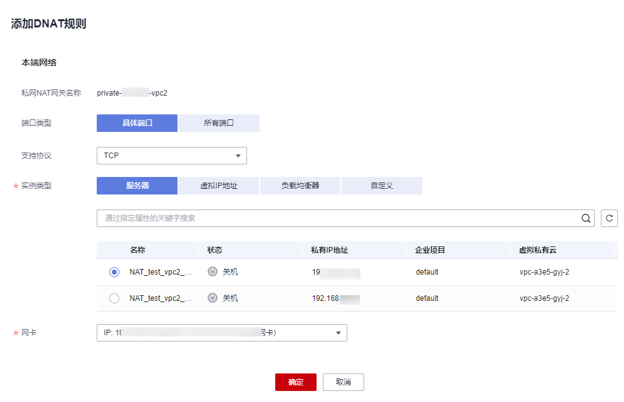

   图9 添加dnat规则


   关键参数说明如下，更多参数说明请参见添加snat规则和添加dnat规则。

   • 端口类型：分为具体端口和所有端口两种类型。可选具体端口和所有端口。
     • 具体端口：属于端口映射方式。私网nat网关会将以指定协议和端口访问该中转ip的请求转发到目标云主机实例的指定端口上。
     • 所有端口：属于ip映射方式。此方式相当于为云主机配置了一个私网ip（中转ip），任何访问该中转ip的请求都将转发到目标云服务器实例上。
   • 支持协议：协议类型分为tcp和udp两种类型。端口类型为所有端口时，此参数默认设置为all。端口类型为具体端口时，可配置此参数。
   • 实例类型：选择服务器（对应待安装机）。
   • 网卡：服务器网卡。实例类型为服务器时，需要配置此参数。
   • 业务端口：实例对外提供服务的协议端口号。端口范围是1~65535。端口类型为具体端口时，需要配置此参数。
   • 中转ip：请选择步骤3中创建好的中转ip。通过该中转ip访问其他vpc。这里只能选择没有被绑定的中转ip，或者被绑定在当前私网nat网关中非“所有端口”类型dnat规则上的中转ip。
   • 中转ip端口：中转ip对外提供服务的端口号。端口范围是1～65535。

添加私有nat网关路由

分别为vpc1（安装机所属vpc）和vpc2（待安装机所属vpc）添加到对应中转vpc的私网nat网关的路由

1. 单击“虚拟私有云 > 路由表”。
2. 单击“添加路由”。

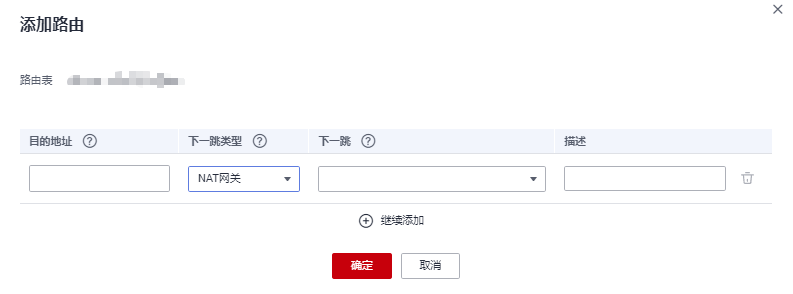

   图10 添加到nat网关的路由


   关键参数说明如下，更多参数说明请参见添加自定义路由。

   • 目的地址：填写对端中转网络的网段。如vpc1的路由表应该添加中转子网2的网段。
   • 下一跳类型：选择nat网关。
   • 下一跳：选择步骤3创建好的私网nat网关。

验证vpc网络互通

1. 远程登录安装机，检查是否能ping通待安装机的ip地址，以及是否能通过ssh远程登录。

待一键式重置密码插件更新完成后，请及时删除创建的中转vpc、对等连接以及私网nat网关。
