操作场景

“dnat网关”可以为集群节点提供网络地址转换服务，使多个节点可以共享使用弹性ip。

nat网关与弹性ip方式相比增强了可靠性，弹性ip无需与单个节点绑定，任何节点状态的异常不影响其访问。访问方式由公网弹性ip地址以及设置的访问端口组成，例如“10.117.117.117:80”。

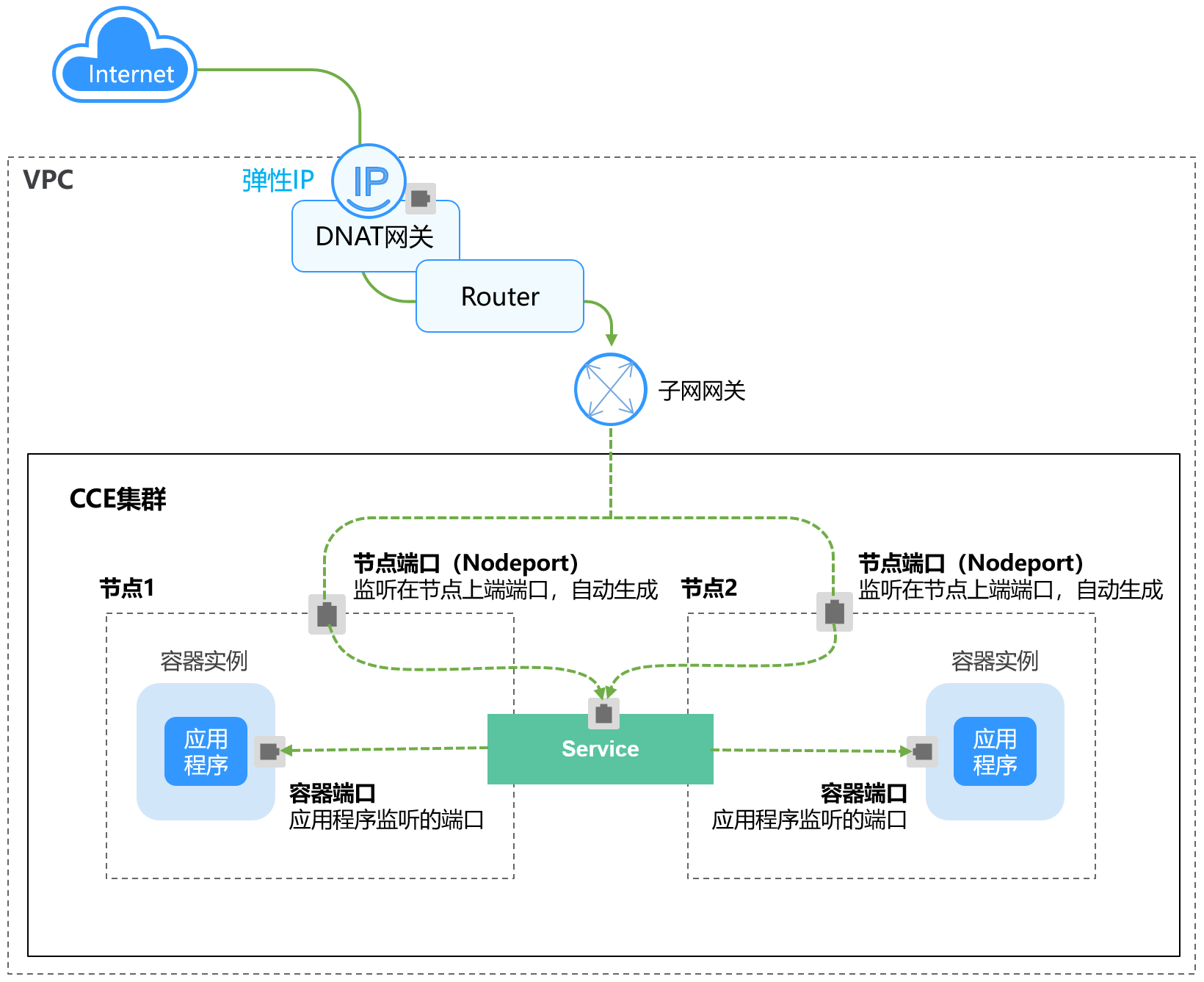

图1 dnat网关 ( dnat )

约束与限制

关于nat网关的使用，您需要注意以下几点：

• dnat规则不支持企业项目授权。

• 集群内容器不支持访问externaltrafficpolicy为local模式的dnat service。
• 同一个nat网关下的多条规则可以复用同一个弹性公网ip，不同网关下的规则必须使用不同的弹性公网ip。
• 每个vpc支持的nat网关数为1。
• 用户不能在vpc下手动添加默认路由。
• vpc内的每个子网只能添加一条snat规则。
• snat规则和dnat规则一般面向不同的业务，如果使用相同的eip，会面临业务相互抢占问题，请尽量避免。snat规则不能和全端口的dnat规则共用eip。
• dnat规则不支持将弹性公网ip绑定到虚拟ip。
• 当云主机同时配置弹性公网ip服务和nat网关服务时，数据均通过弹性公网ip转发。
• snat规则中添加的自定义网段，对于虚拟私有云的配置，必须是虚拟私有云子网网段的子集，不能相等。
• snat规则中添加的自定义网段，对于云专线的配置，必须是云专线侧网段，且不能与虚拟私有云侧的网段冲突。
• 当执行云服务器底层资源操作（如变更规格）时，会导致已配置的nat规则失效，需要删除后重新配置。
• 创建service后，如果服务亲和从集群级别切换为节点级别，连接跟踪表将不会被清理，建议用户创建service后不要修改服务亲和属性，如需修改请重新创建service。

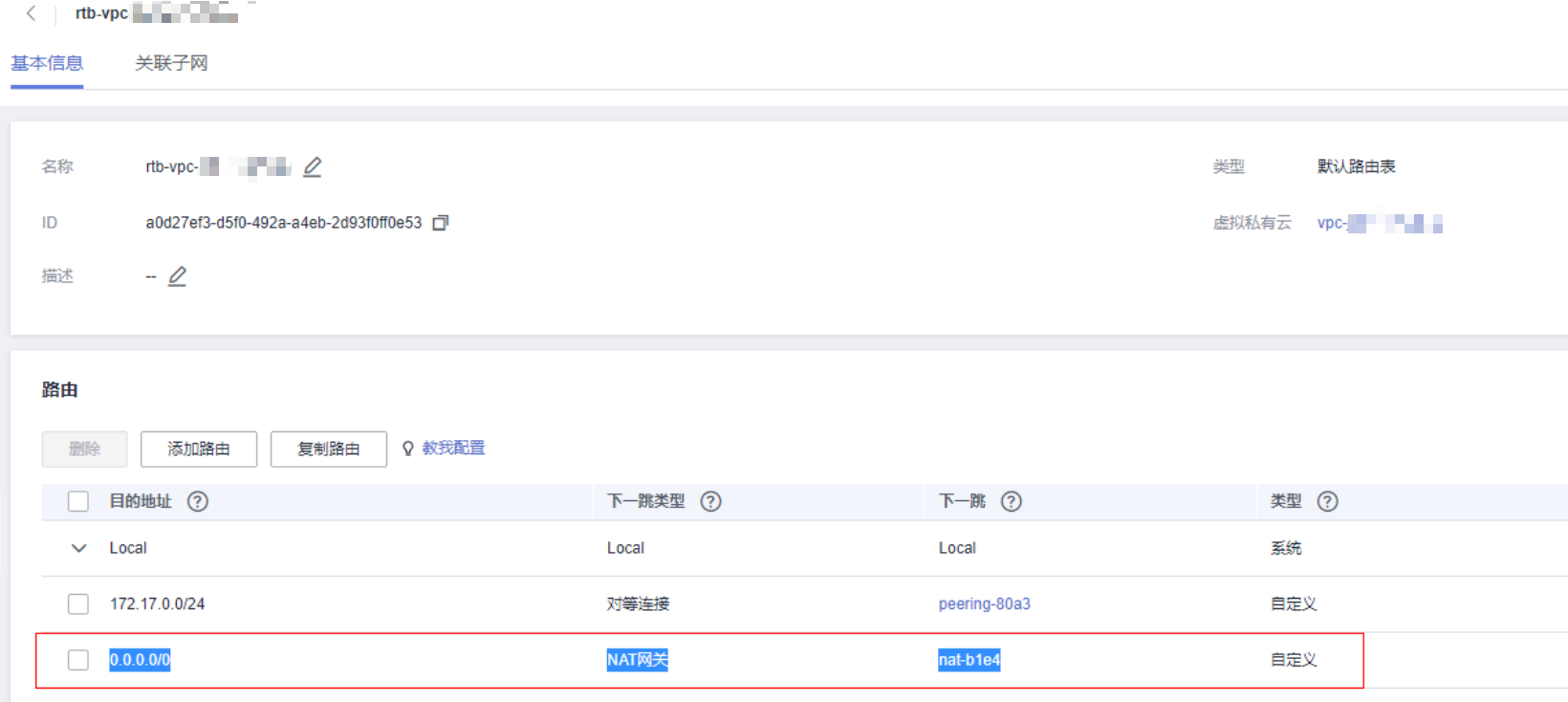

• 当集群的节点子网关联了自定义路由表时，使用dnat类型service同时需要将nat的路由加入到自定义路由表中。



创建nat网关和弹性公网ip

您需要提前创建nat网关实例和弹性公网ip，具体操作步骤如下：

1. 登录管理控制台，在服务列表中选择“网络 > nat网关”，单击页面右上角的“购买公网nat网关”。下图是购买nat网关的案例，请根据实际业务需求填写相关内容。


   购买nat网关，选择vpc和子网时，请确保与cce中运行业务的集群vpc和子网一致。

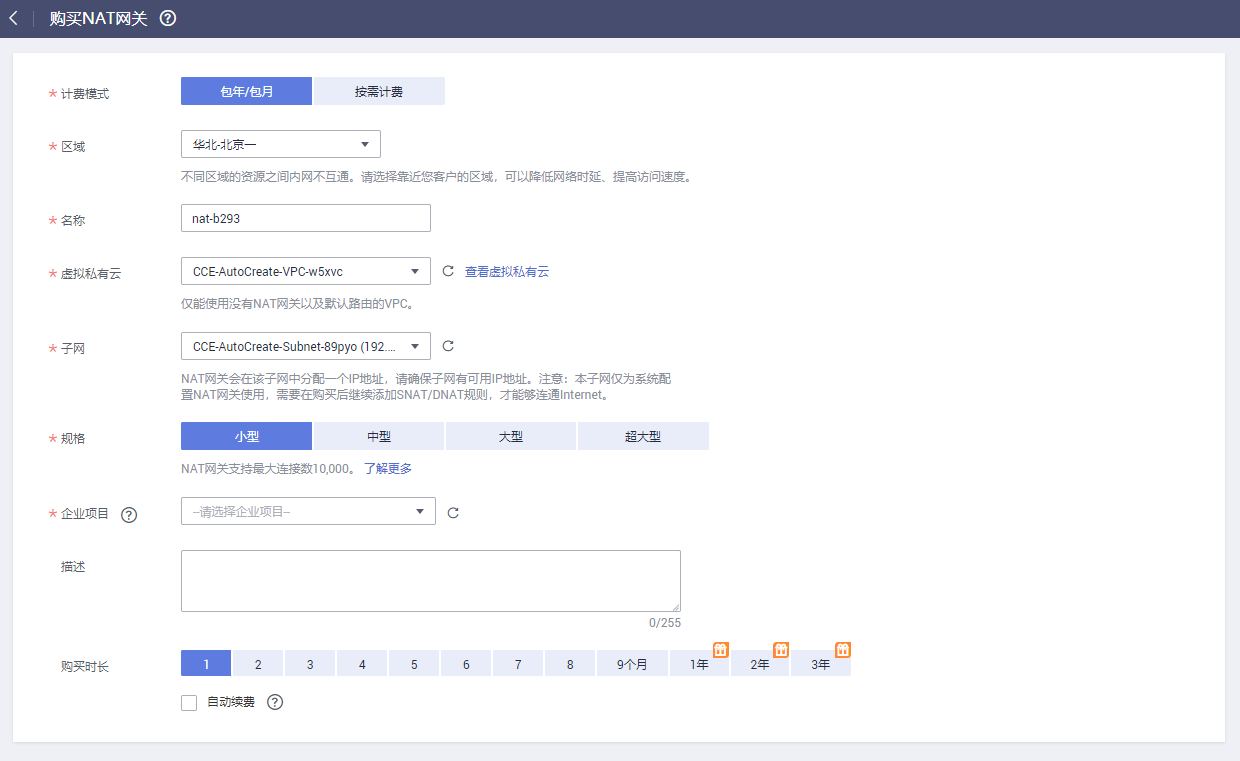

   图2 购买nat网关

2. 在管理控制台，在服务列表中选择“网络 > 弹性公网ip”，单击右上角的“购买弹性公网ip”。下图是购买弹性ip的案例，请根据实际业务需求填写相关内容。

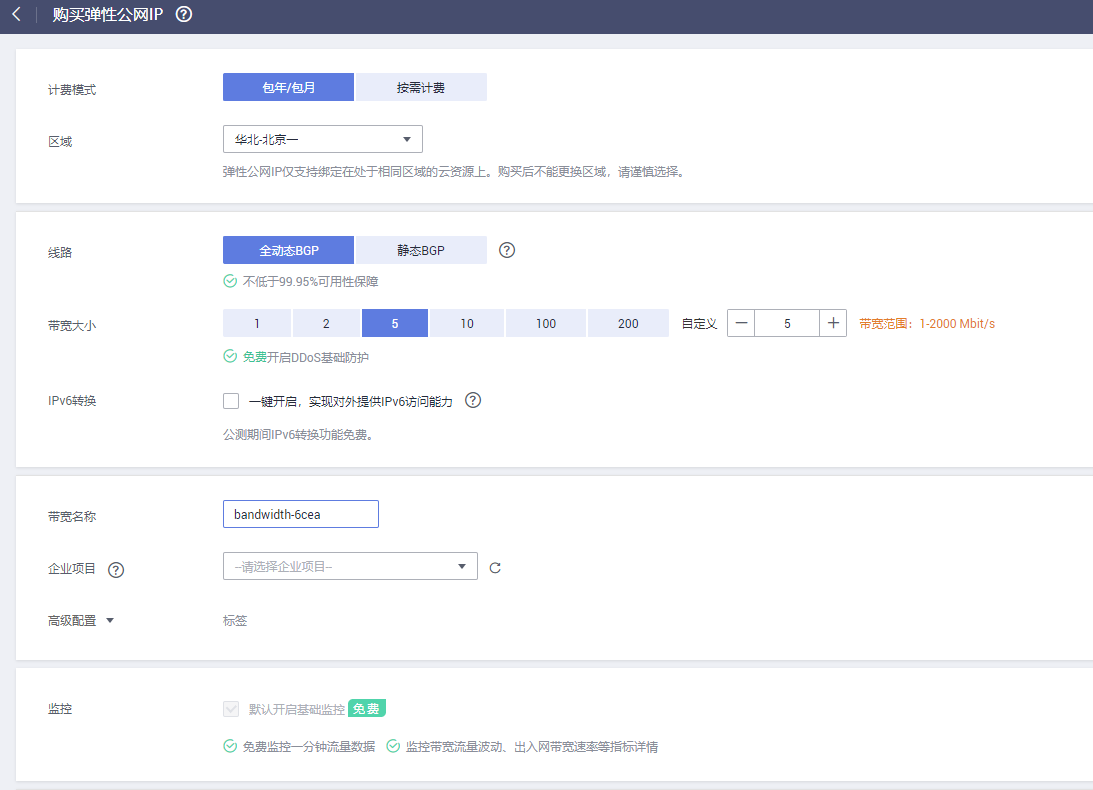

   图3 购买弹性公网ip


创建dnat网关类型service

1. 登录cce控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
3. 设置集群内访问参数。
   • service名称：自定义服务名称，可与工作负载名称保持一致。
   • 访问类型：选择“dnat网关”。
   • 命名空间：工作负载所在命名空间。
   • 服务亲和：详情请参见。
     • 集群级别：集群下所有节点的ip 访问端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源ip。
     • 节点级别：只有通过负载所在节点的ip 访问端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源ip。
   • 选择器：添加标签，service根据标签选择pod，填写后单击“添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
   • ipv6：默认不开启，开启后服务的集群内ip地址（clusterip）变为ipv6地址，具体请参见如何通过cce搭建ipv4/ipv6双栈集群？。该功能仅在1.15及以上版本的集群创建时开启了ipv6功能才会显示。
   • dnat网关：选择创建nat网关和弹性公网ip中创建的dnat网关实例和弹性公网ip。
   • 端口配置：
     • 协议：请根据业务的协议类型选择。
     • 容器端口：工作负载程序实际监听的端口，需用户确定。nginx程序实际监听的端口为80。
     • 服务端口：容器端口映射到集群虚拟ip上的端口，用虚拟ip访问工作负载时使用，端口范围为1-65535，可任意指定。
4. 单击“确定”，创建service。

通过kubectl命令行创建

您可以在创建工作负载时通过kubectl命令行设置service访问方式。本节以nginx为例，说明kubectl命令实现集群内访问的方法。

1. 请参见，使用kubectl连接集群。
2. 创建并编辑nginx-deployment.yaml以及nginx-nat-svc.yaml文件。

   其中，nginx-deployment.yaml和nginx-nat-svc.yaml为自定义名称，您可以随意命名。

   vi nginx-deployment.yaml

   apiversion: apps/v1
   kind: deployment
   metadata:
     name: nginx
   spec:
     replicas: 1
     selector:
       matchlabels:
         app: nginx
     template:
       metadata:
         labels:
           app: nginx
       spec:
         containers:
         - image: nginx:latest
           name: nginx
         imagepullsecrets:
         - name: default-secret

   以上字段的解释请参见。

   vi nginx-nat-svc.yaml

   apiversion: v1
   kind: service
   metadata:
     name: nginx
     annotations:
       kubernetes.io/elb.class: dnat
       kubernetes.io/natgateway.id: e4a1cfcf-29df-4ab8-a4ea-c05dc860f554
   spec:
     loadbalancerip: 10.78.42.242
     ports:
     - name: service0
       port: 80
       protocol: tcp
       targetport: 80
     selector:
       app: nginx
     type: loadbalancer

   表1 关键参数说明

   参数	是否必填	参数类型	描述
   kubernetes.io/elb.class	是	string	该参数配置为dnat用于对接nat网关服务添加dnat规则。
   kubernetes.io/natgateway.id	是	string	用于指定nat网关id。
   loadbalancerip	是	string	公网弹性ip。
   port	是	integer	对应界面上的访问端口，取值范围为1 ~ 65535。
   targetport	是	string	对应界面上的容器端口，取值范围为1 ~ 65535。
   type	是	string	nat网关服务需要配置为loadbalancer类型。

3. 创建工作负载。

   kubectl create -f nginx-deployment.yaml

   回显如下表示工作负载开始创建。

   deployment "nginx" created

   kubectl get po

   回显如下，工作负载状态为running，表示工作负载已运行中。

   name                     ready     status             restarts   age
   nginx-2601814895-sf71t   1/1       running            0          8s

4. 创建服务。

   kubectl create -f nginx-nat-svc.yaml

   回显如下表示服务已创建成功。

   service "nginx-eip" created

   kubectl get svc

   回显如下表示服务访问方式已设置成功。

   name         type        cluster-ip       external-ip   port(s)        age
   kubernetes   clusterip   10.247.0.1               443/tcp        3d
   nginx-nat    loadbalancer 10.247.226.2  10.154.74.98   80:30589/tcp  5s

5. 在浏览器中输入访问地址，例如为10.154.74.98:80访问地址。

   其中10.154.74.98为弹性ip地址，80为上一步中获取的节点端口号。
