前提条件

为了保证训练结果中输出summary文件，在编写训练脚本时，您需要在脚本中添加收集summary相关代码。

tensorflow引擎的训练脚本中添加summary代码，具体方式请参见。

pytorch引擎的训练脚本中添加summary代码，具体方式请参见。

注意事项

• 运行中的可视化作业不单独计费，当停止notebook实例时，计费停止。
• summary文件数据如果存放在obs中，由obs单独收费。任务完成后请及时停止notebook实例，清理obs数据，避免产生不必要的费用。

在开发环境中创建tensorboard可视化作业流程

步骤一：创建开发环境并在线打开

步骤二：上传summary数据

步骤三：启动tensorboard

步骤四：查看看板中的可视化数据

步骤一：创建开发环境并在线打开

在modelarts控制台，进入“开发空间 > notebook”页面，创建tensorflow或者pytorch镜像的开发环境实例。创建成功后，单击开发环境实例“操作”栏的“打开”，在线打开运行中的开发环境。

如果待可视化数据目录下内容较多（例如总量为百m级别）时，2u8g的cpu规格实例可能会出现cpu或memory不足的情况，导致notebook实例卡顿无法正常工作，此时建议使用更大规格（例如4u16g）的实例进行可视化操作。具体规格以实际局点支持的资源规格为准。

步骤二：上传summary数据

在开发环境中使用tensorboard可视化功能，需要用到summary数据。如果您已经有生成好的数据，可通过如下两种方式将其上传到notebook中：

• summary数据如果在本地，可以在notebook左侧文件导航栏下新建目录，并通过拖拽等方式将本地数据上传到notebook该新建目录中，具体请参见上传本地文件至jupyterlab。
• summary数据如果存储在obs中，请确保该obs路径与notebook实例在同一区域。并通过动态挂载功能将该obs路径挂载至notebook中，具体请参见动态挂载obs并行文件系统。

图1 notebook中的待可视化的数据

建议将需要可视化的数据上传到单独目录下，如果使用obs挂载功能，建议只挂载可视化数据所在层级的obs路径到notebook，而不是将整个桶都挂载上来进行可视化，避免混杂其他数据导致tensorboard加载变慢，甚至无法正常可视化。

步骤三：启动tensorboard

1. 在开发环境的jupyterlab中打开launcher页面，然后单击tensorboard图标。
   图2 打开launcher界面

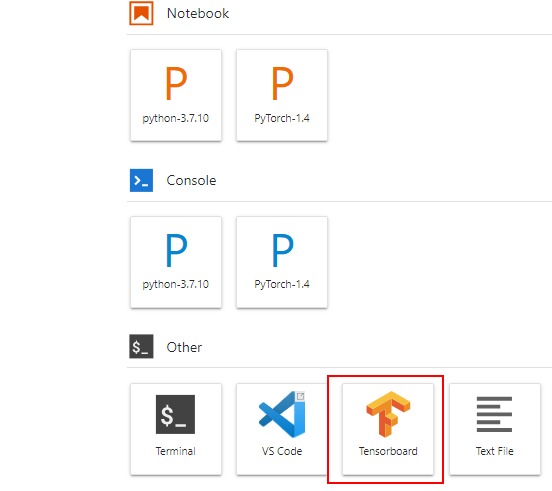

   图3 在launcher中打开tensorboard

2. 首次单击tensorboard会进入到一个默认的初始化面板，可以从该面板创建tensorboard实例。

   在log dir中填写可视化数据所在的目录，该路径为/home/ma-user/work下的相对路径，填写好后单击右侧“create tensorboard”按钮，如图2 打开launcher界面所示。非首次进入则会直接进入到第一个活跃的tensorboard实例。

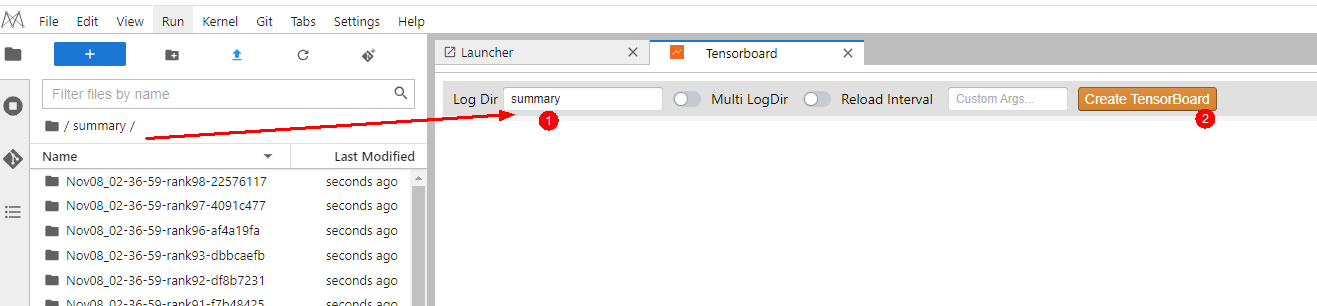

   图4 tensorboard插件界面


   参数介绍如下：

   • log dir：默认是单击tensorboard时当前侧边栏的目录，也可以手动填写对应目录，这里建议目录尽可能的细化，目录内容比较少的话会提高初始化速度。
   • multi logdir：支持输入多个目录参数，用逗号分隔，对应原生tensorboard的--logdir_spec参数。tensorboard官方对该功能支持不完善，不推荐使用。
   • reload interval：tensorboard多久对相应目录进行一次重新扫描，这个选项是默认是关闭的，日常使用选择手动reload即可（设置reload interval之后，tensorboard后端持续扫描目录会对jupyterlab的稳定性和文件系统都产生一定的影响）。

   关于该插件的更多功能介绍请参考。

3. 创建好后的tensorboard可视化展示面板如图5所示。
   • 单击图5中数字1所示按钮，可以在单独的浏览器页签展示可视化面板。
   • 图5数字2中提供了实例管理相关功能，包括重启tensorboard实例（reload），关闭tensorboard实例（destory），复制一个前端可视化面板（duplicated），创建一个新的tensorboard实例（new）。
   • 图5数字3处，可以使用jupyterlab的kernel管理面板管理实例，提供跳转至对应实例和删除等功能。

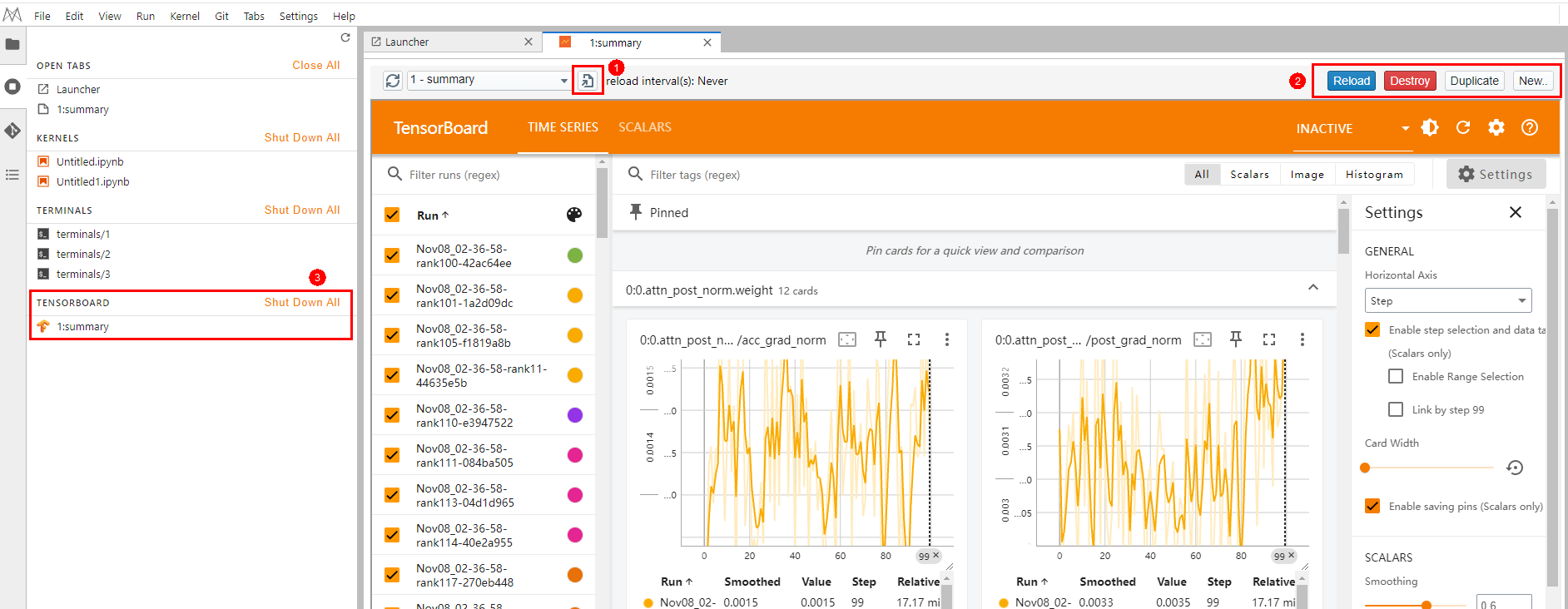

   图5 创建后的可视化界面



   不建议打开reload interval，避免后台频繁刷新导致notebook实例产生卡顿甚至无法正常使用，需要查看新数据时单击右上角刷新按钮即可。

   不建议使用new按钮创建多个tensorboard实例，该操作可能会导致cpu/memory占用过大，导致notebook实例卡顿甚至无法正常使用等问题。当需要可视化新的目录时，可以先将当前tensorboard实例关闭，再指定新目录创建一个新的tensorboard实例。

步骤四：查看看板中的可视化数据

可视化看板是tensorboard的可视化组件的重要组成部分，看板标签包含：标量可视化、图像可视化和计算图可视化等。

更多功能介绍和用法请参见。

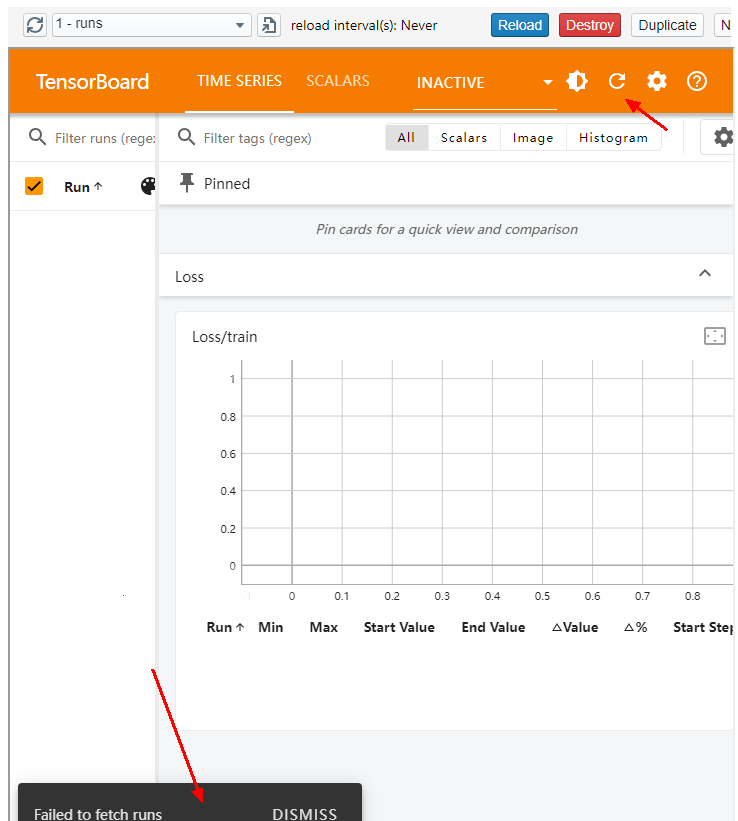

1. 由于chrome等浏览器的安全限制导致无法从iframe下载数据，当前不支持可视化数据的download data按钮。



2. 如果可视化面板一直未展示数据，请检查可视化数据目录是否选择正确以及目录下的数据是否完整（请勿随意手工调整或删除部分训练打点产生的summary数据，否则可能无法正常可视化）。
3. 如果数据正确但一直未成功展示数据（右上角刷新按钮一直在转圈），请打开一个terminal窗口，使用top命令查看cpu占用率等信息，可能是由于数据量过大导致cpu/memory超负荷，建议减少数据量或者更换更大的notebook实例规格。
4. 如果偶尔显示数据未成功加载，可稍等片刻后单击右上角的刷新按钮，通常情况下可再次正常显示相关数据。
