场景描述

本示例使用linux x86_64架构的主机，操作系统ubuntu-18.04，通过编写dockerfile文件制作自定义镜像。

目标：构建安装如下软件的容器镜像，并在modelarts平台上使用cpu/gpu规格资源运行训练作业。

• ubuntu-18.04
• cuda-11.1
• python-3.7.13
• openmpi-3.0.0

操作流程

使用自定义镜像创建训练作业时，需要您熟悉docker软件的使用，并具备一定的开发经验。详细步骤如下所示：

1. 前提条件
2. step1 创建obs桶和文件夹
3. step2 准备脚本文件并上传至obs中
4. step3 准备镜像主机
5. step4 制作自定义镜像
6. step5 上传镜像至swr服务
7. step6 在modelarts上创建训练作业

前提条件

已注册华为账号并开通华为云，且在使用modelarts前检查账号状态，账号不能处于欠费或冻结状态。

step1 创建obs桶和文件夹

在obs服务中创建桶和文件夹，用于存放样例数据集以及训练代码。需要创建的文件夹列表如表1所示，示例中的桶名称“test-modelarts” 和文件夹名称均为举例，请替换为用户自定义的名称。

创建obs桶和文件夹的操作指导请参见创建桶和新建文件夹。

请确保您使用的obs与modelarts在同一区域。

step2 准备脚本文件并上传至obs中

准备本案例所需的mpi启动脚本run_mpi.sh文件和训练脚本mpi-verification.py文件，并上传至obs桶的“obs://test-modelarts/mpi/demo-code/”文件夹下。

• mpi启动脚本run_mpi.sh文件内容如下：

  #!/bin/bash
  my_home=/home/ma-user
  my_sshd_port=${my_sshd_port:-"38888"}
  my_task_index=${ma_task_index:-${vc_task_index:-${vk_task_index}}}
  my_mpi_slots=${my_mpi_slots:-"${ma_num_gpus}"}
  my_mpi_tune_file="${my_home}/env_for_user_process"
  if [ -z ${my_mpi_slots} ]; then
      echo "[run_mpi] my_mpi_slots is empty, set it be 1"
      my_mpi_slots="1"
  fi
  printf "my_home: ${my_home}\nmy_sshd_port: ${my_sshd_port}\nmy_mpi_btl_tcp_if: ${my_mpi_btl_tcp_if}\nmy_task_index: ${my_task_index}\nmy_mpi_slots: ${my_mpi_slots}\n"
  env | grep -e '^ma_|^shared_|^s3_|^path|^vc_worker_|^scc|^cred' | grep -v '=$' > ${my_mpi_tune_file}
  # add -x to each line
  sed -i 's/^/-x /' ${my_mpi_tune_file}
  sed -i "s|{{my_sshd_port}}|${my_sshd_port}|g" ${my_home}/etc/ssh/sshd_config
  # start sshd service
  bash -c "$(which sshd) -f ${my_home}/etc/ssh/sshd_config"
  # confirm the sshd is up
  netstat -anp | grep lis | grep ${my_sshd_port}
  if [ $my_task_index -eq 0 ]; then
      # generate the hostfile of mpi
      for ((i=0; i<$ma_num_hosts; i  ))
      do
          eval hostname=${ma_vj_name}-${ma_task_name}-${i}.${ma_vj_name}
          echo "[run_mpi] hostname: ${hostname}"
          ip=""
          while [ -z "$ip" ]; do
              ip=$(ping -c 1 ${hostname} | grep "ping" | sed -e 's/ping .* .([0-9.] ). .*/\1/g')
              sleep 1
          done
          echo "[run_mpi] resolved ip: ${ip}"
          # test the sshd is up
          while :
          do
              if [ cat < /dev/null >/dev/tcp/${ip}/${my_sshd_port} ]; then
                  break
              fi
              sleep 1
          done
          echo "[run_mpi] the sshd of ip ${ip} is up"
          echo "${ip} slots=$my_mpi_slots" >> ${my_home}/hostfile
      done
      printf "[run_mpi] hostfile:\n`cat ${my_home}/hostfile`\n"
  fi
  ret_code=0
  if [ $my_task_index -eq 0 ]; then
      echo "[run_mpi] start exec command time: "$(date  "%y-%m-%d-%h:%m:%s")
      np=$(( ${ma_num_hosts} * ${my_mpi_slots} ))
      echo "[run_mpi] command: mpirun -np ${np} -hostfile ${my_home}/hostfile -mca plm_rsh_args \"-p ${my_sshd_port}\" -tune ${my_mpi_tune_file} ... $@"
      # execute mpirun at worker-0
      # mpirun
      mpirun \
          -np ${np} \
          -hostfile ${my_home}/hostfile \
          -mca plm_rsh_args "-p ${my_sshd_port}" \
          -tune ${my_mpi_tune_file} \
          -bind-to none -map-by slot \
          -x nccl_debug -x nccl_socket_ifname -x nccl_ib_hca -x nccl_ib_timeout -x nccl_ib_gid_index -x nccl_ib_tc \
          -x horovod_mpi_threads_disable=1 \
          -x path -x ld_library_path \
          -mca pml ob1 -mca btl ^openib -mca plm_rsh_no_tree_spawn true \
          "$@"
      ret_code=$?
      if [ $ret_code -ne 0 ]; then
          echo "[run_mpi] exec command failed, exited with $ret_code"
      else
          echo "[run_mpi] exec command successfully, exited with $ret_code"
      fi
      # stop 1...n worker by killing the sleep proc
      sed -i '1d' ${my_home}/hostfile
      if [ `cat ${my_home}/hostfile | wc -l` -ne 0 ]; then
          echo "[run_mpi] stop 1 to (n - 1) worker by killing the sleep proc"
          sed -i 's/${my_mpi_slots}/1/g' ${my_home}/hostfile
          printf "[run_mpi] hostfile:\n`cat ${my_home}/hostfile`\n"
          mpirun \
          --hostfile ${my_home}/hostfile \
          --mca plm_rsh_args "-p ${my_sshd_port}" \
          -x path -x ld_library_path \
          pkill sleep \
          > /dev/null 2>&1
      fi
      echo "[run_mpi] exit time: "$(date  "%y-%m-%d-%h:%m:%s")
  else
      echo "[run_mpi] the training log is in worker-0"
      sleep 365d
      echo "[run_mpi] exit time: "$(date  "%y-%m-%d-%h:%m:%s")
  fi
  exit $ret_code



  “run_mpi.sh”脚本需要以lf作为换行符。使用crlf作为换行符会导致训练作业运行失败，日志中会打印“$'\r': command not found”的错误信息。

• 训练脚本mpi-verification.py文件内容如下：

  import os
  import socket
  if __name__ == '__main__':
      print(socket.gethostname())
      # https://www.open-mpi.org/faq/?category=running#mpi-environmental-variables
      print('ompi_comm_world_size: '   os.environ['ompi_comm_world_size'])
      print('ompi_comm_world_rank: '   os.environ['ompi_comm_world_rank'])
      print('ompi_comm_world_local_rank: '   os.environ['ompi_comm_world_local_rank'])

step3 准备镜像主机

准备一台linux x86_64架构的主机，操作系统使用ubuntu-18.04。您可以准备相同规格的弹性云服务器ecs或者应用本地已有的主机进行自定义镜像的制作。

购买ecs服务器的具体操作请参考购买并登录linux弹性云服务器。“cpu架构”选择“x86计算”，“镜像”选择“公共镜像”，推荐使用ubuntu18.04的镜像。

step4 制作自定义镜像

目标：构建安装好如下软件的容器镜像，并使用modelarts训练服务运行。

• ubuntu-18.04
• cuda-11.1
• python-3.7.13
• openmpi-3.0.0

此处介绍如何通过编写dockerfile文件制作自定义镜像的操作步骤。

1. 安装docker。

   以linux x86_64架构的操作系统为例，获取docker安装包。您可以使用以下指令安装docker。关于安装docker的更多指导内容参见。

   curl -fssl get.docker.com -o get-docker.sh
   sh get-docker.sh

   如果docker images命令可以执行成功，表示docker已安装，此步骤可跳过。

2. 确认docker engine版本。执行如下命令。

   docker version | grep -a 1 engine

   命令回显如下。

    engine:
     version:          18.09.0



   推荐使用大于等于该版本的docker engine来制作自定义镜像。

3. 准备名为context的文件夹。

   mkdir -p context

4. 下载miniconda3安装文件。

   使用地址https://repo.anaconda.com/miniconda/miniconda3-py37_4.12.0-linux-x86_64.sh，下载miniconda3 py37 4.12.0安装文件（对应python 3.7.13）。

5. 下载openmpi 3.0.0安装文件。

   使用地址https://github.com/horovod/horovod/files/1596799/openmpi-3.0.0-bin.tar.gz，下载horovod v0.22.1已经编译好的openmpi 3.0.0文件。

6. 将上述miniconda3安装文件、openmpi 3.0.0文件放置在context文件夹内，context文件夹内容如下。

   context
   ├── miniconda3-py37_4.12.0-linux-x86_64.sh
   └── openmpi-3.0.0-bin.tar.gz

7. 编写容器镜像dockerfile文件。
   在context文件夹内新建名为dockerfile的空文件，并将下述内容写入其中。

   # 容器镜像构建主机需要连通公网
   # 基础容器镜像, https://github.com/nvidia/nvidia-docker/wiki/cuda
   #
   # https://docs.docker.com/develop/develop-images/multistage-build/#use-multi-stage-builds
   # require docker engine >= 17.05
   #
   # builder stage
   from nvidia/cuda:11.1.1-runtime-ubuntu18.04 as builder
   # 基础容器镜像的默认用户已经是 root
   # user root
   # 复制 miniconda3 (python 3.7.13) 安装文件到基础容器镜像中的 /tmp 目录
   copy miniconda3-py37_4.12.0-linux-x86_64.sh /tmp
   # 安装 miniconda3 到基础容器镜像的 /home/ma-user/miniconda3 目录中
   # https://conda.io/projects/conda/en/latest/user-guide/install/linux.html#installing-on-linux
   run bash /tmp/miniconda3-py37_4.12.0-linux-x86_64.sh -b -p /home/ma-user/miniconda3
   # 构建最终容器镜像
   from nvidia/cuda:11.1.1-runtime-ubuntu18.04
   # 安装 vim / curl / net-tools / ssh 工具（依然使用华为开源镜像站）
   run cp -a /etc/apt/sources.list /etc/apt/sources.list.bak && \
       sed -i "s@http://.*archive.ubuntu.com@http://repo.huaweicloud.com@g" /etc/apt/sources.list && \
       sed -i "s@http://.*security.ubuntu.com@http://repo.huaweicloud.com@g" /etc/apt/sources.list && \
       echo > /etc/apt/apt.conf.d/00skip-verify-peer.conf "acquire { https::verify-peer false }" && \
       apt-get update && \
       apt-get install -y vim curl net-tools iputils-ping \
       openssh-client openssh-server && \
       ssh -v && \
       mkdir -p /run/sshd && \
       apt-get clean && \
       mv /etc/apt/sources.list.bak /etc/apt/sources.list && \
       rm /etc/apt/apt.conf.d/00skip-verify-peer.conf
   # 安装 horovod v0.22.1 已经编译好的 openmpi 3.0.0 文件
   # https://github.com/horovod/horovod/blob/v0.22.1/docker/horovod/dockerfile
   # https://github.com/horovod/horovod/files/1596799/openmpi-3.0.0-bin.tar.gz
   copy openmpi-3.0.0-bin.tar.gz /tmp
   run cd /usr/local && \
       tar -zxf /tmp/openmpi-3.0.0-bin.tar.gz && \
       ldconfig && \
       mpirun --version
   # 增加 ma-user 用户 (uid = 1000, gid = 100)
   # 注意到基础容器镜像已存在 gid = 100 的组，因此 ma-user 用户可直接使用
   run useradd -m -d /home/ma-user -s /bin/bash -g 100 -u 1000 ma-user
   # 从上述 builder stage 中复制 /home/ma-user/miniconda3 目录到当前容器镜像的同名目录
   copy --chown=ma-user:100 --from=builder /home/ma-user/miniconda3 /home/ma-user/miniconda3
   # 设置容器镜像预置环境变量
   # 请务必设置 pythonunbuffered=1, 以免日志丢失
   env path=$path:/home/ma-user/miniconda3/bin \
       pythonunbuffered=1
   # 设置容器镜像默认用户与工作目录
   user ma-user
   workdir /home/ma-user
   # 配置 sshd，使得 ssh 可以免密登录
   run ma_home=/home/ma-user && \
       # setup sshd dir
       mkdir -p ${ma_home}/etc && \
       ssh-keygen -f ${ma_home}/etc/ssh_host_rsa_key -n '' -t rsa  && \
       mkdir -p ${ma_home}/etc/ssh ${ma_home}/var/run  && \
       # setup sshd config (listen at {{my_sshd_port}} port)
       echo "port {{my_sshd_port}}\n\
   hostkey ${ma_home}/etc/ssh_host_rsa_key\n\
   authorizedkeysfile ${ma_home}/.ssh/authorized_keys\n\
   pidfile ${ma_home}/var/run/sshd.pid\n\
   strictmodes no\n\
   usepam no" > ${ma_home}/etc/ssh/sshd_config && \
       # generate ssh key
       ssh-keygen -t rsa -f ${ma_home}/.ssh/id_rsa -p '' && \
       cat ${ma_home}/.ssh/id_rsa.pub >> ${ma_home}/.ssh/authorized_keys && \
       # disable ssh host key checking for all hosts
       echo "host *\n\
     stricthostkeychecking no" > ${ma_home}/.ssh/config

   关于dockerfile文件编写的更多指导内容参见。

8. 确认已创建完成dockerfile文件。此时context文件夹内容如下。

   context
   ├── dockerfile
   ├── miniconda3-py37_4.12.0-linux-x86_64.sh
   └── openmpi-3.0.0-bin.tar.gz

9. 构建容器镜像。在dockerfile文件所在的目录执行如下命令构建容器镜像mpi:3.0.0-cuda11.1。

   1	dockerbuild.-tmpi:3.0.0-cuda11.1

   构建过程结束时出现如下构建日志说明镜像构建成功。

   naming to docker.io/library/mpi:3.0.0-cuda11.1

step5 上传镜像至swr服务

1. 登录容器镜像服务控制台，选择区域，要和modelarts区域保持一致，否则无法选择到镜像。
2. 单击右上角“创建组织”，输入组织名称完成组织创建。请自定义组织名称，本示例使用“deep-learning”，下面的命令中涉及到组织名称“deep-learning”也请替换为自定义的值。
3. 单击右上角“登录指令”，获取登录访问指令，本文选择复制临时登录指令。
4. 以root用户登录本地环境，输入复制的swr临时登录指令。
5. 上传镜像至容器镜像服务镜像仓库。
   1. 使用docker tag命令给上传镜像打标签。

      #region和domain信息请替换为实际值，组织名称deep-learning也请替换为自定义的值。
      sudo docker tag mpi:3.0.0-cuda11.1 swr.cn-north-4.myhuaweicloud.com/deep-learning/mpi:3.0.0-cuda11.1

   2. 使用docker push命令上传镜像。

      #region和domain信息请替换为实际值，组织名称deep-learning也请替换为自定义的值。
      sudo docker push swr.cn-north-4.myhuaweicloud.com/deep-learning/mpi:3.0.0-cuda11.1

6. 完成镜像上传后，在“容器镜像服务控制台>我的镜像”页面可查看已上传的自定义镜像。

   “swr.cn-north-4.myhuaweicloud.com/deep-learning/mpi:3.0.0-cuda11.1”即为此自定义镜像的“swr_url”。

step6 在modelarts上创建训练作业

1. 登录modelarts管理控制台，检查当前账号是否已完成访问授权的配置。如未完成，请参考快速配置modelarts委托授权。针对之前使用访问密钥授权的用户，建议清空授权，然后使用委托进行授权。
2. 在modelarts管理控制台，左侧导航栏中选择“模型训练 > 训练作业”，默认进入“训练作业”列表。
3. 在“创建训练作业”页面，填写相关参数信息，然后单击“提交”。
   • 创建方式：选择“自定义算法”
   • 启动方式：选择“自定义”
   • 镜像地址：“swr.cn-north-4.myhuaweicloud.com/deep-learning/mpi:3.0.0-cuda11.1”
   • 代码目录：设置为obs中存放启动脚本文件的目录，例如：“obs://test-modelarts/mpi/demo-code/”
   • 启动命令：bash ${ma_job_dir}/demo-code/run_mpi.sh python ${ma_job_dir}/demo-code/mpi-verification.py
   • 环境变量：添加“my_sshd_port = 38888”
   • 资源池：选择公共资源池
   • 类型：选择gpu规格
   • 计算节点个数：选择“1”或“2”
   • 永久保存日志：打开
   • 作业日志路径：设置为obs中存放训练日志的路径。例如：“obs://test-modelarts/mpi/log/”
4. 在“规格确认”页面，确认训练作业的参数信息，确认无误后单击“提交”。
5. 训练作业创建完成后，后台将自动完成容器镜像下载、代码目录下载、执行启动命令等动作。

   训练作业一般需要运行一段时间，根据您的训练业务逻辑和选择的资源不同，训练时长将持续几十分钟到几小时不等。训练作业执行成功后，日志信息如图1所示。

   图1 1个计算节点gpu规格worker-0运行日志信息


   计算节点个数选择为2，训练作业也可以运行。日志信息如图2和图3所示。

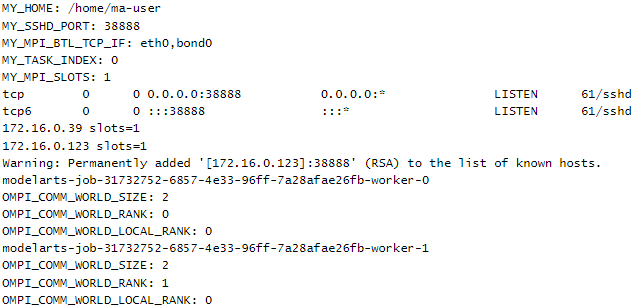

   图2 2个计算节点worker-0运行日志信息

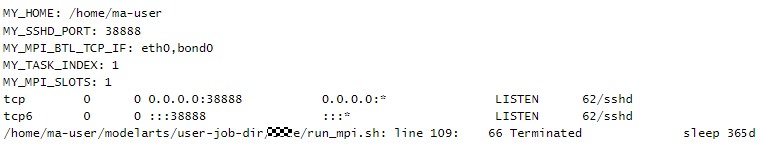

   图3 2个计算节点worker-1运行日志信息
