场景描述

目标：构建安装如下软件的容器镜像，并在modelarts平台上使用ascend规格资源运行训练作业。

• ubuntu-18.04
• cann-6.3.rc2 (商用版本)
• python-3.7.13
• mindspore-2.1.1

• 本教程以cann-6.3.rc2、mindspore-2.1.1为例介绍。
• 本示例仅用于示意ascend容器镜像制作流程，且在匹配正确的ascend驱动/固件版本的专属资源池上运行通过。

操作流程

使用自定义镜像创建训练作业时，需要您熟悉docker软件的使用，并具备一定的开发经验。详细步骤如下所示：

1. step1 创建obs桶和文件夹
2. step2 准备脚本文件并上传至obs中
3. step3 制作自定义镜像
4. step4 上传镜像至swr
5. step5 在modelarts上创建notebook并调试
6. step6 在modelarts上创建训练作业

约束限制

• 由于案例中需要下载商用版cann，因此本案例仅面向有下载权限的渠道用户，非渠道用户建议参考其他自定义镜像制作教程。
• mindspore版本与cann版本，cann版本与ascend驱动/固件版本均有严格的匹配关系，版本不匹配会导致训练失败。

前提条件

已注册华为账号并开通华为云，且在使用modelarts前检查账号状态，账号不能处于欠费或冻结状态。

step1 创建obs桶和文件夹

在obs服务中创建桶和文件夹，用于存放样例数据集以及训练代码。如下示例中，请创建命名为“test-modelarts”的桶，并创建如表1所示的文件夹。

创建obs桶和文件夹的操作指导请参见创建桶和新建文件夹。

请确保您使用的obs与modelarts在同一区域。

step2 准备脚本文件并上传至obs中

1. 准备本案例所需训练脚本mindspore-verification.py文件和ascend的启动脚本文件（共5个）。
   • 训练脚本文件具体内容请参见训练mindspore-verification.py文件。
   • ascend的启动脚本文件包括以下5个，具体脚本内容请参见ascend的启动脚本文件。
     1. run_ascend.py
     2. common.py
     3. rank_table.py
     4. manager.py
     5. fmk.py


   mindspore-verification.py和run_ascend.py脚本文件在创建训练作业时的“启动命令”参数中调用，具体请参见启动命令。

   run_ascend.py脚本运行时会调用common.py、rank_table.py、manager.py、fmk.py脚本。

2. 上传训练脚本mindspore-verification.py文件至obs桶的“obs://test-modelarts/ascend/demo-code/”文件夹下。
3. 上传ascend的启动脚本文件（共5个）至obs桶的“obs://test-modelarts/ascend/demo-code/run_ascend/”文件夹下。

step3 制作自定义镜像

此处介绍如何通过编写dockerfile文件制作自定义镜像的操作步骤。

目标：构建安装好如下软件的容器镜像，并使用modelarts训练服务运行。

• ubuntu-18.04
• cann-6.3.rc2(商用版本)
• python-3.7.13
• mindspore-2.1.1

mindspore版本与cann版本，cann版本和ascend驱动/固件版本均有严格的匹配关系，版本不匹配会导致训练失败。

本示例仅用于示意ascend容器镜像制作流程，且在匹配正确的ascend驱动/固件版本的专属资源池上运行通过。

1. 准备一台linux aarch64架构的主机，操作系统使用ubuntu-18.04。您可以准备相同规格的弹性云服务器ecs或者应用本地已有的主机进行自定义镜像的制作。

   购买ecs服务器的具体操作请参考购买并登录linux弹性云服务器。“cpu架构”选择“x86计算”，“镜像”选择“公共镜像”，推荐使用ubuntu18.04的镜像。

2. 安装docker。

   以linux aarch64架构的操作系统为例，获取docker安装包。您可以使用以下指令安装docker。关于安装docker的更多指导内容参见。

   curl -fssl get.docker.com -o get-docker.sh
   sh get-docker.sh

   如果docker images命令可以执行成功，表示docker已安装，此步骤可跳过。

   启动docker。

   systemctl start docker

3. 确认docker engine版本。执行如下命令。

   docker version | grep -a 1 engine

   命令回显如下。

    engine:
     version:          18.09.0



   推荐使用大于等于该版本的docker engine来制作自定义镜像。

4. 准备名为context的文件夹。

   mkdir -p context

5. 准备可用的pip源文件pip.conf。本示例使用华为开源镜像站提供的pip源，其pip.conf文件内容如下。

   [global]
   index-url = https://repo.huaweicloud.com/repository/pypi/simple
   trusted-host = repo.huaweicloud.com
   timeout = 120



   在华为开源镜像站https://mirrors.huaweicloud.com/home中，搜索pypi，可以查看pip.conf文件内容。

6. 准备可用的apt源文件ubuntu-ports-bionic.list。本示例使用华为开源镜像站提供的apt源，执行如下命令获取apt源文件。

   wget -o ubuntu-ports-bionic.list https://repo.huaweicloud.com/repository/conf/ubuntu-ports-bionic.list



   在华为开源镜像站https://mirrors.huaweicloud.com/home中，搜索ubuntu-ports，可以查看获取apt源文件的命令。

7. 下载cann 6.3.rc2-linux aarch64与mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl安装文件。
   • 下载run文件“ascend-cann-nnae_6.3.rc2_linux-aarch64.run”（）。
   • 下载whl文件“mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl”（）。


   modelarts当前仅支持cann商用版本，不支持社区版。

8. 下载miniconda3安装文件。

   使用地址https://repo.anaconda.com/miniconda/miniconda3-py37_4.10.3-linux-aarch64.sh，下载miniconda3-py37-4.10.3安装文件（对应python 3.7.10）。

9. 将上述pip源文件、*.run文件、*.whl文件、miniconda3安装文件放置在context文件夹内，context文件夹内容如下。

   context
   ├── ascend-cann-nnae_6.3.rc2_linux-aarch64.run
   ├── mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl
   ├── miniconda3-py37_4.10.3-linux-aarch64.sh
   ├── pip.conf
   └── ubuntu-ports-bionic.list

10. 编写容器镜像dockerfile文件。
    在context文件夹内新建名为dockerfile的空文件，并将下述内容写入其中。

    # 容器镜像构建主机需要连通公网
    from arm64v8/ubuntu:18.04 as builder
    # 基础容器镜像的默认用户已经是 root
    # user root
    # 安装 os 依赖（使用华为开源镜像站）
    copy ubuntu-ports-bionic.list /tmp
    run cp -a /etc/apt/sources.list /etc/apt/sources.list.bak && \
        mv /tmp/ubuntu-ports-bionic.list /etc/apt/sources.list && \
        echo > /etc/apt/apt.conf.d/00skip-verify-peer.conf "acquire { https::verify-peer false }" && \
        apt-get update && \
        apt-get install -y \
        # utils
        ca-certificates vim curl \
        # cann 6.3.rc2
        gcc-7 g   make cmake zlib1g zlib1g-dev openssl libsqlite3-dev libssl-dev libffi-dev unzip pciutils net-tools libblas-dev gfortran libblas3 && \
        apt-get clean && \
        mv /etc/apt/sources.list.bak /etc/apt/sources.list && \
        # 修改 cann 6.3.rc2 安装目录的父目录权限，使得 ma-user 可以写入
        chmod o w /usr/local
    run useradd -m -d /home/ma-user -s /bin/bash -g 100 -u 1000 ma-user
    # 设置容器镜像默认用户与工作目录
    user ma-user
    workdir /home/ma-user
    # 使用华为开源镜像站提供的 pypi 配置
    run mkdir -p /home/ma-user/.pip/
    copy --chown=ma-user:100 pip.conf /home/ma-user/.pip/pip.conf
    # 复制待安装文件到基础容器镜像中的 /tmp 目录
    copy --chown=ma-user:100 miniconda3-py37_4.10.3-linux-aarch64.sh /tmp
    # https://conda.io/projects/conda/en/latest/user-guide/install/linux.html#installing-on-linux
    # 安装 miniconda3 到基础容器镜像的 /home/ma-user/miniconda3 目录中
    run bash /tmp/miniconda3-py37_4.10.3-linux-aarch64.sh -b -p /home/ma-user/miniconda3
    env path=$path:/home/ma-user/miniconda3/bin
    # 安装 cann 6.3.rc2 python package 依赖
    run pip install numpy~=1.14.3 decorator~=4.4.0 sympy~=1.4 cffi~=1.12.3 protobuf~=3.11.3 \
        attrs pyyaml pathlib2 scipy requests psutil absl-py
    # 安装 cann 6.3.rc2 至 /usr/local/ascend 目录
    copy --chown=ma-user:100 ascend-cann-nnae_6.3.rc2_linux-aarch64.run /tmp
    run chmod  x /tmp/ascend-cann-nnae_6.3.rc2_linux-aarch64.run && \
        /tmp/ascend-cann-nnae_6.3.rc2_linux-aarch64.run --install --install-path=/usr/local/ascend
    # 安装 mindspore 2.1.1
    copy --chown=ma-user:100 mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl /tmp
    run chmod  x /tmp/mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl && \
        pip install /tmp/mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl
    # 构建最终容器镜像
    from arm64v8/ubuntu:18.04
    # 安装 os 依赖（使用华为开源镜像站）
    copy ubuntu-ports-bionic.list /tmp
    run cp -a /etc/apt/sources.list /etc/apt/sources.list.bak && \
        mv /tmp/ubuntu-ports-bionic.list /etc/apt/sources.list && \
        echo > /etc/apt/apt.conf.d/00skip-verify-peer.conf "acquire { https::verify-peer false }" && \
        apt-get update && \
        apt-get install -y \
        # utils
        ca-certificates vim curl \
        # cann 6.3.rc2
        gcc-7 g   make cmake zlib1g zlib1g-dev openssl libsqlite3-dev libssl-dev libffi-dev unzip pciutils net-tools libblas-dev gfortran libblas3 && \
        apt-get clean && \
        mv /etc/apt/sources.list.bak /etc/apt/sources.list
    run useradd -m -d /home/ma-user -s /bin/bash -g 100 -u 1000 ma-user
    # 从上述 builder stage 中复制目录到当前容器镜像的同名目录
    copy --chown=ma-user:100 --from=builder /home/ma-user/miniconda3 /home/ma-user/miniconda3
    copy --chown=ma-user:100 --from=builder /home/ma-user/ascend /home/ma-user/ascend
    copy --chown=ma-user:100 --from=builder /home/ma-user/var /home/ma-user/var
    copy --chown=ma-user:100 --from=builder /usr/local/ascend /usr/local/ascend
    # 设置容器镜像预置环境变量
    # 请务必设置 cann 相关环境变量
    # 请务必设置 ascend driver 相关环境变量
    # 请务必设置 pythonunbuffered=1, 以免日志丢失
    env path=$path:/usr/local/ascend/nnae/latest/bin:/usr/local/ascend/nnae/latest/compiler/ccec_compiler/bin:/home/ma-user/miniconda3/bin \
        ld_library_path=$ld_library_path:/usr/local/ascend/driver/lib64:/usr/local/ascend/driver/lib64/common:/usr/local/ascend/driver/lib64/driver:/usr/local/ascend/nnae/latest/lib64:/usr/local/ascend/nnae/latest/lib64/plugin/opskernel:/usr/local/ascend/nnae/latest/lib64/plugin/nnengine \
        pythonpath=$pythonpath:/usr/local/ascend/nnae/latest/python/site-packages:/usr/local/ascend/nnae/latest/opp/built-in/op_impl/ai_core/tbe \
        ascend_aicpu_path=/usr/local/ascend/nnae/latest \
        ascend_opp_path=/usr/local/ascend/nnae/latest/opp \
        ascend_home_path=/usr/local/ascend/nnae/latest \
        pythonunbuffered=1
    # 设置容器镜像默认用户与工作目录
    user ma-user
    workdir /home/ma-user

    关于dockerfile文件编写的更多指导内容参见。

11. 确认已创建完成dockerfile文件。此时context文件夹内容如下。

    context
    ├── ascend-cann-nnae_6.3.rc2_linux-aarch64.run
    ├── dockerfile
    ├── mindspore-2.1.1-cp37-cp37m-linux_aarch64.whl
    ├── miniconda3-py37_4.10.3-linux-aarch64.sh
    ├── pip.conf
    └── ubuntu-ports-bionic.list

12. 构建容器镜像。在dockerfile文件所在的目录执行如下命令构建容器镜像。

    1	dockerbuild.-tmindspore:2.1.1-cann6.3.rc2

    构建过程结束时出现如下构建日志说明镜像构建成功。

    successfully tagged mindspore:2.1.1-cann6.3.rc2

13. 将制作完成的镜像上传至swr服务，具体参见step4 上传镜像至swr。

step4 上传镜像至swr

本章节介绍如何将制作好的镜像上传至swr服务，方便后续在modelarts上创建训练作业时调用。

1. 登录容器镜像服务控制台，选择区域，要和modelarts区域保持一致，否则无法选择到镜像。
2. 单击右上角“创建组织”，输入组织名称完成组织创建。请自定义组织名称，本示例使用“deep-learning”，下面的命令中涉及到组织名称“deep-learning”也请替换为自定义的值。
3. 单击右上角“登录指令”，获取登录访问指令，本文选择复制临时登录指令。
4. 以root用户登录本地环境，输入复制的swr临时登录指令。
5. 上传镜像至容器镜像服务镜像仓库。
   1. 使用docker tag命令给上传镜像打标签。

      #region和domain信息请替换为实际值，组织名称deep-learning也请替换为自定义的值。
      sudo docker tag mindspore:2.1.1-cann6.3.rc2 swr.{region}.{domain}/deep-learning/mindspore:2.1.1-cann6.3.rc2
      #以华为云北京四为例：
      sudo docker tag mindspore:2.1.1-cann6.3.rc2 swr.cn-north-4.myhuaweicloud.com/deep-learning/mindspore:2.1.1-cann6.3.rc2

   2. 使用docker push命令上传镜像。

      #region和domain信息请替换为实际值，组织名称deep-learning也请替换为自定义的值。
      sudo docker push swr.{region}.{domain}/deep-learning/mindspore:2.1.1-cann6.3.rc2
      #以华为云北京四为例：
      sudo docker push swr.cn-north-4.myhuaweicloud.com/deep-learning/mindspore:2.1.1-cann6.3.rc2

6. 完成镜像上传后，在“容器镜像服务控制台>我的镜像”页面可查看已上传的自定义镜像。

   “swr.cn-north-4.myhuaweicloud.com/deep-learning/mindspore:2.1.1-cann6.3.rc2”即为此自定义镜像的“swr_url”。

step5 在modelarts上创建notebook并调试

1. 将上传到swr上的镜像注册到modelarts的镜像管理中。

   登录modelarts管理控制台，在左侧导航栏中选择“镜像管理 ”，单击“注册镜像”，根据界面提示注册镜像。注册后的镜像可以用于创建notebook。

2. 在notebook中使用自定义镜像创建notebook并调试，调试成功后，保存镜像。
   1. 在notebook中使用自定义镜像创建notebook操作请参见基于自定义镜像创建notebook实例。
   2. 保存notebook镜像操作请参见保存notebook镜像环境。
3. 已有的镜像调试成功后，再使用modelarts训练模块训练作业。

step6 在modelarts上创建训练作业

1. 登录modelarts管理控制台，在左侧导航栏中选择“模型训练 > 训练作业”，默认进入“训练作业”列表。
2. 在“创建训练作业”页面，填写相关参数信息，然后单击“提交”。
   • 创建方式：选择“自定义算法”
   • 启动方式：选择“自定义”
   • 镜像地址：“swr.cn-north-4.myhuaweicloud.com/deep-learning/mindspore:2.1.1-cann6.3.rc2”
   • 代码目录：设置为obs中存放启动脚本文件的目录，例如：“obs://test-modelarts/ascend/demo-code/”
   • 启动命令：“python ${ma_job_dir}/demo-code/run_ascend/run_ascend.py python ${ma_job_dir}/demo-code/mindspore-verification.py”
   • 资源池：选择专属资源池
   • 类型：选择驱动/固件版本匹配的专属资源池ascend规格。
   • 作业日志路径：设置为obs中存放训练日志的路径。例如：“obs://test-modelarts/ascend/log/”
3. 在“规格确认”页面，确认训练作业的参数信息，确认无误后单击“提交”。
4. 训练作业创建完成后，后台将自动完成容器镜像下载、代码目录下载、执行启动命令等动作。

   训练作业一般需要运行一段时间，根据您的训练业务逻辑和选择的资源不同，训练时长将持续几十分钟到几小时不等。训练作业执行成功后，日志信息如图1所示。

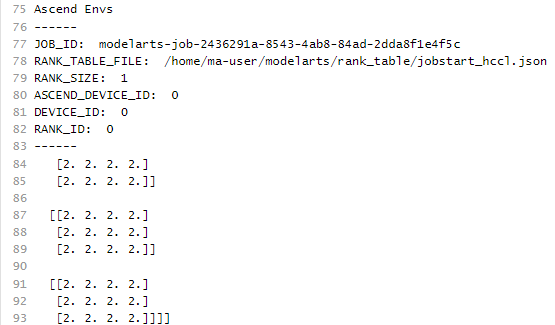

   图1 专属资源池ascend规格运行日志信息


训练mindspore-verification.py文件

mindspore-verification.py文件内容如下：

import os
import numpy as np
from mindspore import tensor
import mindspore.ops as ops
import mindspore.context as context
print('ascend envs')
print('------')
print('job_id: ', os.environ['job_id'])
print('rank_table_file: ', os.environ['rank_table_file'])
print('rank_size: ', os.environ['rank_size'])
print('ascend_device_id: ', os.environ['ascend_device_id'])
print('device_id: ', os.environ['device_id'])
print('rank_id: ', os.environ['rank_id'])
print('------')
context.set_context(device_target="ascend")
x = tensor(np.ones([1,3,3,4]).astype(np.float32))
y = tensor(np.ones([1,3,3,4]).astype(np.float32))
print(ops.add(x, y))

ascend的启动脚本文件

• run_ascend.py

  import sys
  import os
  from common import runascendlog
  from common import ranktableenv
  from rank_table import ranktable, ranktabletemplate1, ranktabletemplate2
  from manager import fmkmanager
  if __name__ == '__main__':
      log = runascendlog.setup_run_ascend_logger()
      if len(sys.argv) <= 1:
          log.error('there are not enough args')
          sys.exit(1)
      train_command = sys.argv[1:]
      log.info('training command')
      log.info(train_command)
      if os.environ.get(ranktableenv.rank_table_file_v1) is not none:
          # new format rank table file
          rank_table_path = os.environ.get(ranktableenv.rank_table_file_v1)
          ranktable.wait_for_available(rank_table_path)
          rank_table = ranktabletemplate1(rank_table_path)
      else:
          # old format rank table file
          rank_table_path_origin = ranktableenv.get_rank_table_template2_file_path()
          ranktable.wait_for_available(rank_table_path_origin)
          rank_table = ranktabletemplate2(rank_table_path_origin)
      if rank_table.get_device_num() >= 1:
          log.info('set rank table %s env to %s' % (ranktableenv.rank_table_file, rank_table.get_rank_table_path()))
          ranktableenv.set_rank_table_env(rank_table.get_rank_table_path())
      else:
          log.info('device num < 1, unset rank table %s env' % ranktableenv.rank_table_file)
          ranktableenv.unset_rank_table_env()
      instance = rank_table.get_current_instance()
      server = rank_table.get_server(instance.server_id)
      current_instance = ranktable.convert_server_to_instance(server)
      fmk_manager = fmkmanager(current_instance)
      fmk_manager.run(rank_table.get_device_num(), train_command)
      return_code = fmk_manager.monitor()
      fmk_manager.destroy()
      sys.exit(return_code)


• common.py

  import logging
  import os
  logo = 'training'
  # rank table constants
  class ranktableenv:
      rank_table_file = 'rank_table_file'
      rank_table_file_v1 = 'rank_table_file_v_1_0'
      hccl_connect_timeout = 'hccl_connect_timeout'
      # jobstart_hccl.json is provided by the volcano controller of cloud-container-engine(cce)
      hccl_json_file_name = 'jobstart_hccl.json'
      rank_table_file_default_value = '/user/config/%s' % hccl_json_file_name
      @staticmethod
      def get_rank_table_template1_file_dir():
          parent_dir = os.environ[modelarts.ma_mount_path_env]
          return os.path.join(parent_dir, 'rank_table')
      @staticmethod
      def get_rank_table_template2_file_path():
          rank_table_file_path = os.environ.get(ranktableenv.rank_table_file)
          if rank_table_file_path is none:
              return ranktableenv.rank_table_file_default_value
          return os.path.join(os.path.normpath(rank_table_file_path), ranktableenv.hccl_json_file_name)
      @staticmethod
      def set_rank_table_env(path):
          os.environ[ranktableenv.rank_table_file] = path
      @staticmethod
      def unset_rank_table_env():
          del os.environ[ranktableenv.rank_table_file]
  class modelarts:
      ma_mount_path_env = 'ma_mount_path'
      ma_current_instance_name_env = 'ma_current_instance_name'
      ma_vj_name = 'ma_vj_name'
      ma_current_host_ip = 'ma_current_host_ip'
      cache_dir = '/cache'
      tmp_log_dir = '/tmp/log/'
      fmk_workspace = 'workspace'
      @staticmethod
      def get_current_instance_name():
          return os.environ[modelarts.ma_current_instance_name_env]
      @staticmethod
      def get_current_host_ip():
          return os.environ.get(modelarts.ma_current_host_ip)
      @staticmethod
      def get_job_id():
          ma_vj_name = os.environ[modelarts.ma_vj_name]
          return ma_vj_name.replace('ma-job', 'modelarts-job', 1)
      @staticmethod
      def get_parent_working_dir():
          if modelarts.ma_mount_path_env in os.environ:
              return os.path.join(os.environ.get(modelarts.ma_mount_path_env), modelarts.fmk_workspace)
          return modelarts.cache_dir
  class runascendlog:
      @staticmethod
      def setup_run_ascend_logger():
          name = logo
          formatter = logging.formatter(fmt='[run ascend] %(asctime)s - %(levelname)s - %(message)s')
          handler = logging.streamhandler()
          handler.setformatter(formatter)
          logger = logging.getlogger(name)
          logger.setlevel(logging.info)
          logger.addhandler(handler)
          logger.propagate = false
          return logger
      @staticmethod
      def get_run_ascend_logger():
          return logging.getlogger(logo)


• rank_table.py

  import json
  import time
  import os
  from common import modelarts
  from common import runascendlog
  from common import ranktableenv
  log = runascendlog.get_run_ascend_logger()
  class device:
      def __init__(self, device_id, device_ip, rank_id):
          self.device_id = device_id
          self.device_ip = device_ip
          self.rank_id = rank_id
  class instance:
      def __init__(self, pod_name, server_id, devices):
          self.pod_name = pod_name
          self.server_id = server_id
          self.devices = self.parse_devices(devices)
      @staticmethod
      def parse_devices(devices):
          if devices is none:
              return []
          device_object_list = []
          for device in devices:
              device_object_list.append(device(device['device_id'], device['device_ip'], ''))
          return device_object_list
      def set_devices(self, devices):
          self.devices = devices
  class group:
      def __init__(self, group_name, device_count, instance_count, instance_list):
          self.group_name = group_name
          self.device_count = int(device_count)
          self.instance_count = int(instance_count)
          self.instance_list = self.parse_instance_list(instance_list)
      @staticmethod
      def parse_instance_list(instance_list):
          instance_object_list = []
          for instance in instance_list:
              instance_object_list.append(
                  instance(instance['pod_name'], instance['server_id'], instance['devices']))
          return instance_object_list
  class ranktable:
      status_field = 'status'
      completed_status = 'completed'
      def __init__(self):
          self.rank_table_path = ""
          self.rank_table = {}
      @staticmethod
      def read_from_file(file_path):
          with open(file_path) as json_file:
              return json.load(json_file)
      @staticmethod
      def wait_for_available(rank_table_file, period=1):
          log.info('wait for rank table file at %s ready' % rank_table_file)
          complete_flag = false
          while not complete_flag:
              with open(rank_table_file) as json_file:
                  data = json.load(json_file)
                  if data[ranktable.status_field] == ranktable.completed_status:
                      log.info('rank table file is ready for read')
                      log.info('\n'   json.dumps(data, indent=4))
                      return true
              time.sleep(period)
          return false
      @staticmethod
      def convert_server_to_instance(server):
          device_list = []
          for device in server['device']:
              device_list.append(
                  device(device_id=device['device_id'], device_ip=device['device_ip'], rank_id=device['rank_id']))
          ins = instance(pod_name='', server_id=server['server_id'], devices=[])
          ins.set_devices(device_list)
          return ins
      def get_rank_table_path(self):
          return self.rank_table_path
      def get_server(self, server_id):
          for server in self.rank_table['server_list']:
              if server['server_id'] == server_id:
                  log.info('current server')
                  log.info('\n'   json.dumps(server, indent=4))
                  return server
          log.error('server [%s] is not found' % server_id)
          return none
  class ranktabletemplate2(ranktable):
      def __init__(self, rank_table_template2_path):
          super().__init__()
          json_data = self.read_from_file(file_path=rank_table_template2_path)
          self.status = json_data[ranktabletemplate2.status_field]
          if self.status != ranktabletemplate2.completed_status:
              return
          # sorted instance list by the index of instance
          # assert there is only one group
          json_data["group_list"][0]["instance_list"] = sorted(json_data["group_list"][0]["instance_list"],
                                                               key=ranktabletemplate2.get_index)
          self.group_count = int(json_data['group_count'])
          self.group_list = self.parse_group_list(json_data['group_list'])
          self.rank_table_path, self.rank_table = self.convert_template2_to_template1_format_file()
      @staticmethod
      def parse_group_list(group_list):
          group_object_list = []
          for group in group_list:
              group_object_list.append(
                  group(group['group_name'], group['device_count'], group['instance_count'], group['instance_list']))
          return group_object_list
      @staticmethod
      def get_index(instance):
          # pod_name example: job94dc1dbf-job-bj4-yolov4-15
          pod_name = instance["pod_name"]
          return int(pod_name[pod_name.rfind("-")   1:])
      def get_current_instance(self):
          """
          get instance by pod name
          specially, return the first instance when the pod name is none
          :return:
          """
          pod_name = modelarts.get_current_instance_name()
          if pod_name is none:
              if len(self.group_list) > 0:
                  if len(self.group_list[0].instance_list) > 0:
                      return self.group_list[0].instance_list[0]
              return none
          for group in self.group_list:
              for instance in group.instance_list:
                  if instance.pod_name == pod_name:
                      return instance
          return none
      def convert_template2_to_template1_format_file(self):
          rank_table_template1_file = {
              'status': 'completed',
              'version': '1.0',
              'server_count': '0',
              'server_list': []
          }
          logic_index = 0
          server_map = {}
          # collect all devices in all groups
          for group in self.group_list:
              if group.device_count == 0:
                  continue
              for instance in group.instance_list:
                  if instance.server_id not in server_map:
                      server_map[instance.server_id] = []
                  for device in instance.devices:
                      template1_device = {
                          'device_id': device.device_id,
                          'device_ip': device.device_ip,
                          'rank_id': str(logic_index)
                      }
                      logic_index  = 1
                      server_map[instance.server_id].append(template1_device)
          server_count = 0
          for server_id in server_map:
              rank_table_template1_file['server_list'].append({
                  'server_id': server_id,
                  'device': server_map[server_id]
              })
              server_count  = 1
          rank_table_template1_file['server_count'] = str(server_count)
          log.info('rank table file (template1)')
          log.info('\n'   json.dumps(rank_table_template1_file, indent=4))
          if not os.path.exists(ranktableenv.get_rank_table_template1_file_dir()):
              os.makedirs(ranktableenv.get_rank_table_template1_file_dir())
          path = os.path.join(ranktableenv.get_rank_table_template1_file_dir(), ranktableenv.hccl_json_file_name)
          with open(path, 'w') as f:
              f.write(json.dumps(rank_table_template1_file))
              log.info('rank table file (template1) is generated at %s', path)
          return path, rank_table_template1_file
      def get_device_num(self):
          total_device_num = 0
          for group in self.group_list:
              total_device_num  = group.device_count
          return total_device_num
  class ranktabletemplate1(ranktable):
      def __init__(self, rank_table_template1_path):
          super().__init__()
          self.rank_table_path = rank_table_template1_path
          self.rank_table = self.read_from_file(file_path=rank_table_template1_path)
      def get_current_instance(self):
          current_server = none
          server_list = self.rank_table['server_list']
          if len(server_list) == 1:
              current_server = server_list[0]
          elif len(server_list) > 1:
              host_ip = modelarts.get_current_host_ip()
              if host_ip is not none:
                  for server in server_list:
                      if server['server_id'] == host_ip:
                          current_server = server
                          break
              else:
                  current_server = server_list[0]
          if current_server is none:
              log.error('server is not found')
              return none
          return self.convert_server_to_instance(current_server)
      def get_device_num(self):
          server_list = self.rank_table['server_list']
          device_num = 0
          for server in server_list:
              device_num  = len(server['device'])
          return device_num


• manager.py

  import time
  import os
  import os.path
  import signal
  from common import runascendlog
  from fmk import fmk
  log = runascendlog.get_run_ascend_logger()
  class fmkmanager:
      # max destroy time: ~20 (15   5)
      # ~ 15 (1   2   4   8)
      max_test_proc_cnt = 4
      def __init__(self, instance):
          self.instance = instance
          self.fmk = []
          self.fmk_processes = []
          self.get_sigterm = false
          self.max_test_proc_cnt = fmkmanager.max_test_proc_cnt
      # break the monitor and destroy processes when get terminate signal
      def term_handle(func):
          def receive_term(signum, stack):
              log.info('received terminate signal %d, try to destroyed all processes' % signum)
              stack.f_locals['self'].get_sigterm = true
          def handle_func(self, *args, **kwargs):
              origin_handle = signal.getsignal(signal.sigterm)
              signal.signal(signal.sigterm, receive_term)
              res = func(self, *args, **kwargs)
              signal.signal(signal.sigterm, origin_handle)
              return res
          return handle_func
      def run(self, rank_size, command):
          for index, device in enumerate(self.instance.devices):
              fmk_instance = fmk(index, device)
              self.fmk.append(fmk_instance)
              self.fmk_processes.append(fmk_instance.run(rank_size, command))
      @term_handle
      def monitor(self, period=1):
          # busy waiting for all fmk processes exit by zero
          # or there is one process exit by non-zero
          fmk_cnt = len(self.fmk_processes)
          zero_ret_cnt = 0
          while zero_ret_cnt != fmk_cnt:
              zero_ret_cnt = 0
              for index in range(fmk_cnt):
                  fmk = self.fmk[index]
                  fmk_process = self.fmk_processes[index]
                  if fmk_process.poll() is not none:
                      if fmk_process.returncode != 0:
                          log.error('proc-rank-%s-device-%s (pid: %d) has exited with non-zero code: %d'
                                    % (fmk.rank_id, fmk.device_id, fmk_process.pid, fmk_process.returncode))
                          return fmk_process.returncode
                      zero_ret_cnt  = 1
              if self.get_sigterm:
                  break
              time.sleep(period)
          return 0
      def destroy(self, base_period=1):
          log.info('begin destroy training processes')
          self.send_sigterm_to_fmk_process()
          self.wait_fmk_process_end(base_period)
          log.info('end destroy training processes')
      def send_sigterm_to_fmk_process(self):
          # send sigterm to fmk processes (and process group)
          for r_index in range(len(self.fmk_processes) - 1, -1, -1):
              fmk = self.fmk[r_index]
              fmk_process = self.fmk_processes[r_index]
              if fmk_process.poll() is not none:
                  log.info('proc-rank-%s-device-%s (pid: %d) has exited before receiving the term signal',
                           fmk.rank_id, fmk.device_id, fmk_process.pid)
                  del self.fmk_processes[r_index]
                  del self.fmk[r_index]
              try:
                  os.killpg(fmk_process.pid, signal.sigterm)
              except processlookuperror:
                  pass
      def wait_fmk_process_end(self, base_period):
          test_cnt = 0
          period = base_period
          while len(self.fmk_processes) > 0 and test_cnt < self.max_test_proc_cnt:
              for r_index in range(len(self.fmk_processes) - 1, -1, -1):
                  fmk = self.fmk[r_index]
                  fmk_process = self.fmk_processes[r_index]
                  if fmk_process.poll() is not none:
                      log.info('proc-rank-%s-device-%s (pid: %d) has exited',
                               fmk.rank_id, fmk.device_id, fmk_process.pid)
                      del self.fmk_processes[r_index]
                      del self.fmk[r_index]
              if not self.fmk_processes:
                  break
              time.sleep(period)
              period *= 2
              test_cnt  = 1
          if len(self.fmk_processes) > 0:
              for r_index in range(len(self.fmk_processes) - 1, -1, -1):
                  fmk = self.fmk[r_index]
                  fmk_process = self.fmk_processes[r_index]
                  if fmk_process.poll() is none:
                      log.warn('proc-rank-%s-device-%s (pid: %d) has not exited within the max waiting time, '
                               'send kill signal',
                               fmk.rank_id, fmk.device_id, fmk_process.pid)
                      os.killpg(fmk_process.pid, signal.sigkill)


• fmk.py

  import os
  import subprocess
  import pathlib
  from contextlib import contextmanager
  from common import runascendlog
  from common import ranktableenv
  from common import modelarts
  log = runascendlog.get_run_ascend_logger()
  class fmk:
      def __init__(self, index, device):
          self.job_id = modelarts.get_job_id()
          self.rank_id = device.rank_id
          self.device_id = str(index)
      def gen_env_for_fmk(self, rank_size):
          current_envs = os.environ.copy()
          current_envs['job_id'] = self.job_id
          current_envs['ascend_device_id'] = self.device_id
          current_envs['device_id'] = self.device_id
          current_envs['rank_id'] = self.rank_id
          current_envs['rank_size'] = str(rank_size)
          fmk.set_env_if_not_exist(current_envs, ranktableenv.hccl_connect_timeout, str(1800))
          log_dir = fmk.get_log_dir()
          process_log_path = os.path.join(log_dir, self.job_id, 'ascend', 'process_log', 'rank_'   self.rank_id)
          fmk.set_env_if_not_exist(current_envs, 'ascend_process_log_path', process_log_path)
          pathlib.path(current_envs['ascend_process_log_path']).mkdir(parents=true, exist_ok=true)
          return current_envs
      @contextmanager
      def switch_directory(self, directory):
          owd = os.getcwd()
          try:
              os.chdir(directory)
              yield directory
          finally:
              os.chdir(owd)
      def get_working_dir(self):
          fmk_workspace_prefix = modelarts.get_parent_working_dir()
          return os.path.join(os.path.normpath(fmk_workspace_prefix), 'device%s' % self.device_id)
      @staticmethod
      def get_log_dir():
          parent_path = os.getenv(modelarts.ma_mount_path_env)
          if parent_path:
              log_path = os.path.join(parent_path, 'log')
              if os.path.exists(log_path):
                  return log_path
          return modelarts.tmp_log_dir
      @staticmethod
      def set_env_if_not_exist(envs, env_name, env_value):
          if env_name in os.environ:
              log.info('env already exists. env_name: %s, env_value: %s ' % (env_name, env_value))
              return
          envs[env_name] = env_value
      def run(self, rank_size, command):
          envs = self.gen_env_for_fmk(rank_size)
          log.info('bootstrap proc-rank-%s-device-%s' % (self.rank_id, self.device_id))
          log_dir = fmk.get_log_dir()
          if not os.path.exists(log_dir):
              os.makedirs(log_dir)
          log_file = '%s-proc-rank-%s-device-%s.txt' % (self.job_id, self.rank_id, self.device_id)
          log_file_path = os.path.join(log_dir, log_file)
          working_dir = self.get_working_dir()
          if not os.path.exists(working_dir):
              os.makedirs(working_dir)
          with self.switch_directory(working_dir):
              # os.setsid: change the process(forked) group id to itself
              training_proc = subprocess.popen(command, env=envs, preexec_fn=os.setsid,
                                               stdout=subprocess.pipe, stderr=subprocess.stdout)
              log.info('proc-rank-%s-device-%s (pid: %d)', self.rank_id, self.device_id, training_proc.pid)
              # https://docs.python.org/3/library/subprocess.html#subprocess.popen.wait
              subprocess.popen(['tee', log_file_path], stdin=training_proc.stdout)
              return training_proc
