使用场景和构建流程说明

用户可以使用modelarts提供的基础镜像或第三方的镜像来编写dockerfile，在ecs服务器上构建出完全适合自己的镜像。然后将镜像进行注册，用以创建新的开发环境，满足自己的业务需求。

本案例将基于modelarts提供的pytorch基础镜像，安装pytorch 1.8、ffmpeg 3和gcc 8，构建一个面向ai开发的新环境。

主要流程如下图所示：

图1 构建与调测镜像流程

本案例适用于华为云-北京四region。

notebook自定义镜像规范

制作自定义镜像时，base镜像需满足如下规范：

• 基于昇腾、dockerhub九游平台官网等官方开源的镜像制作，开源镜像需要满足如下操作系统约束：

  x86：ubuntu18.04、ubuntu20.04

  arm：euler2.8.3、euler2.10.7



  ubuntu20.04.6可能有兼容性问题，请优先使用低于该版本的操作系统。

• 不满足以上镜像规范，所制作的镜像使用可能会出现故障，请用户检查镜像规范，并参考notebook自定义镜像故障基础排查自行排查，如未解决请联系华为技术工程师协助解决。

操作流程

1. 准备一台linux环境，这里以ecs为例。
2. 在ecs中构建镜像（本文档提供了dockflie样例文件）。
3. 将构建的镜像推到swr。
4. 注册swr镜像到modelarts。
5. 创建notebook并验证新镜像。

准备docker机器并配置环境信息

准备一台具有docker功能的机器，如果没有，建议申请一台弹性云服务器并购买弹性公网ip，并在准备好的机器上安装必要的软件。

modelarts提供了ubuntu系统的脚本，方便安装docker。

本地linux机器的操作等同ecs服务器上的操作，请参考本案例。

1. 登录ecs控制台，购买弹性云服务器，镜像选择“公共镜像”，推荐使用ubuntu18.04的镜像；系统盘设置为100gib。具体操作请参考购买并登录弹性云服务器。

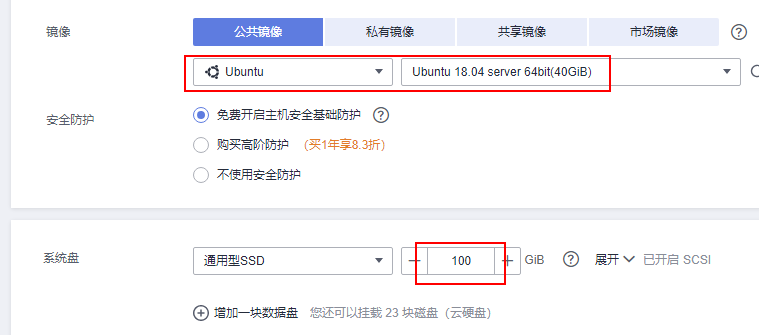

   图2 选择镜像和磁盘

2. 购买弹性公网ip并绑定到弹性云服务器。具体操作请参考配置网络。
3. 配置vm环境。
   1. 在docker机器中，使用如下命令下载安装脚本。

      wget https://cnnorth4-modelarts-sdk.obs.cn-north-4.myhuaweicloud.com/modelarts/custom-image-build/install_on_ubuntu1804.sh



      当前仅支持ubuntu系统的脚本。

   2. 在docker机器中并执行如下命令，即可完成环境配置。

      bash install_on_ubuntu1804.sh

      图3 配置成功


      source /etc/profile

      安装脚本依次执行了如下任务：

      1. 安装docker。
      2. 如果挂载了gpu，则会安装nvidia-docker2，用以将gpu挂载到docker容器中。

制作自定义镜像

这一节描述如何编写一个dockerfile，并据此构建出一个新镜像在notebook创建实例并使用。关于dockerfile的具体编写方法，请参考。

1. 查询基础镜像（第三方镜像可跳过此步骤）

   modelarts提供的公共镜像，请参考notebook专属预置镜像列表，根据预置镜像的引擎类型在对应的章节查看镜像url。

2. 连接容器镜像服务。
   1. 登录容器镜像服务控制台。选择左侧导航栏的“总览”，单击页面右上角的“登录指令”，在弹出的页面中单击复制登录指令。

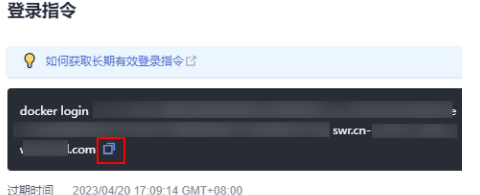

      图4 获取登录指令



      • 此处生成的登录指令有效期为24小时，如果需要长期有效的登录指令，请参见获取长期有效登录指令。获取了长期有效的登录指令后，在有效期内的临时登录指令仍然可以使用。
      • 登录指令末尾的域名为镜像仓库地址，请记录该地址，后面会使用到。
   2. 在安装容器引擎的机器中执行上一步复制的登录指令。登录成功会显示“login succeeded”。
3. 拉取基础镜像或第三方镜像（此处以基础镜像举例，第三方镜像直接替换镜像地址）。

   拉取modelarts提供的公共镜像（请参考预置镜像）。

   docker pull swr.cn-north-4.myhuaweicloud.com/atelier/notebook2.0-pytorch-1.4-kernel-cp37:3.3.3-release-v1-20220114

4. 编写dockerfile。

   vim一个dockerfile，如果使用的基础镜像是modelarts提供的公共镜像，dockerfile的具体内容可参考dockerfile文件（基础镜像为modelarts提供）。

   如果使用的基础镜像是第三方镜像（非modelarts提供的公共镜像），dockerfile文件中需要添加uid为1000的用户ma-user和gid为100的用户组ma-group，具体可参考dockerfile文件（基础镜像为非modelarts提供）。

   本例的dockerfile将基于pytorch基础镜像安装pytorch 1.8、ffmpeg 3和gcc 8，构建一个面向ai任务的镜像。

5. 构建镜像

   使用docker build命令从dockerfile构建出一个新镜像。命令参数解释如下：

   • “-t” 指定了新的镜像地址，包括{局点信息}/{组织名称}/{镜像名称}:{版本名称}，请根据实际填写。建议使用完整的swr地址，因为后续的调试和注册需要使用。
   • “-f ”指定了dockerfile的文件名，根据实际填写。
   • 最后的“ . ”指定了构建的上下文是当前目录，根据实际填写。

   docker build -t swr.cn-north-4.myhuaweicloud.com/sdk-test/pytorch_1_8:v1 -f dockerfile .

   图5 构建成功


注册新镜像

调试完成后，将新镜像注册到modelarts镜像管理服务中，进而能够在modelarts中使用该镜像。

1. 将镜像推到swr

   推送前需要登录swr，请参考登录swr。登录后使用docker push命令进行推送，如下：

   docker push swr.cn-north-4.myhuaweicloud.com/sdk-test/pytorch_1_8:v1

   完成后即可在swr上看到该镜像。

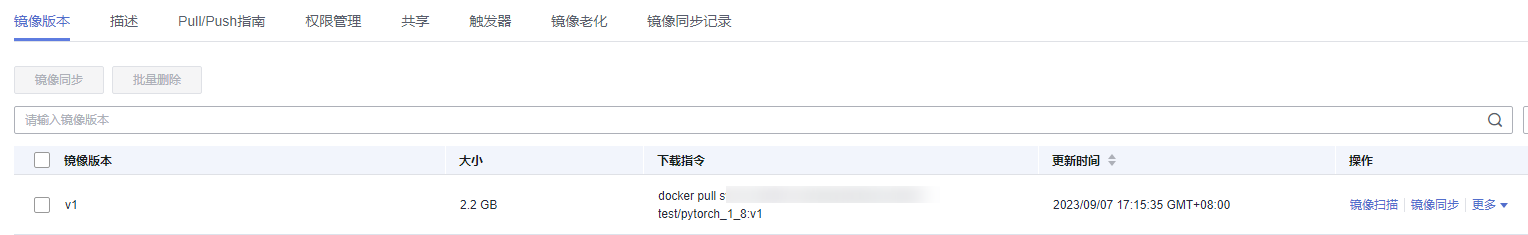

   图6 将镜像推到swr



   swr地址，包括{局点信息}/{组织名称}/{镜像名称}:{版本名称}，局点信息可以参考下图查看，组织名称在“容器镜像服务>组织管理”创建。



2. 注册镜像

   在modelarts console上注册镜像

   登录modelarts控制台，在左侧导航栏选择“镜像管理”，进入镜像管理页面。

   1. 单击“注册镜像”，镜像源即为步骤1中推送到swr中的镜像。请将完整的swr地址复制到这里即可，或单击可直接从swr选择自有镜像进行注册。
   2. “架构”和“类型”根据实际情况选择，与镜像源保持一致。


   注册镜像时，“架构”和“类型”需要和镜像源保持一致，否则在使用此自定义镜像创建notebook时会创建失败。

创建开发环境并使用

1. 镜像注册成功后，即可在modelarts控制台的notebook页面，创建开发环境时选择该自定义镜像。

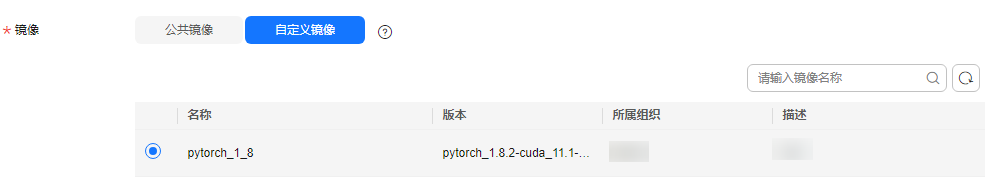

   图7 创建开发环境

2. 打开开发环境，即可看到dockerfile中创建的conda环境pytorch_1_8。

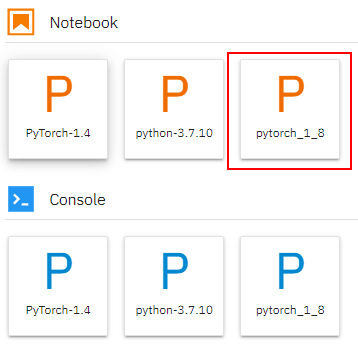

   图8 打开开发环境

3. 单击图中的pytorch_1_8，即可创建一个ipynb文件，导入torch，可以看到安装的pytorch 1.8已经能够使用。
   图9 创建一个ipynb文件

4. 再打开一个terminal，查看ffmpeg和gcc的版本，是dockerfile中安装的版本。

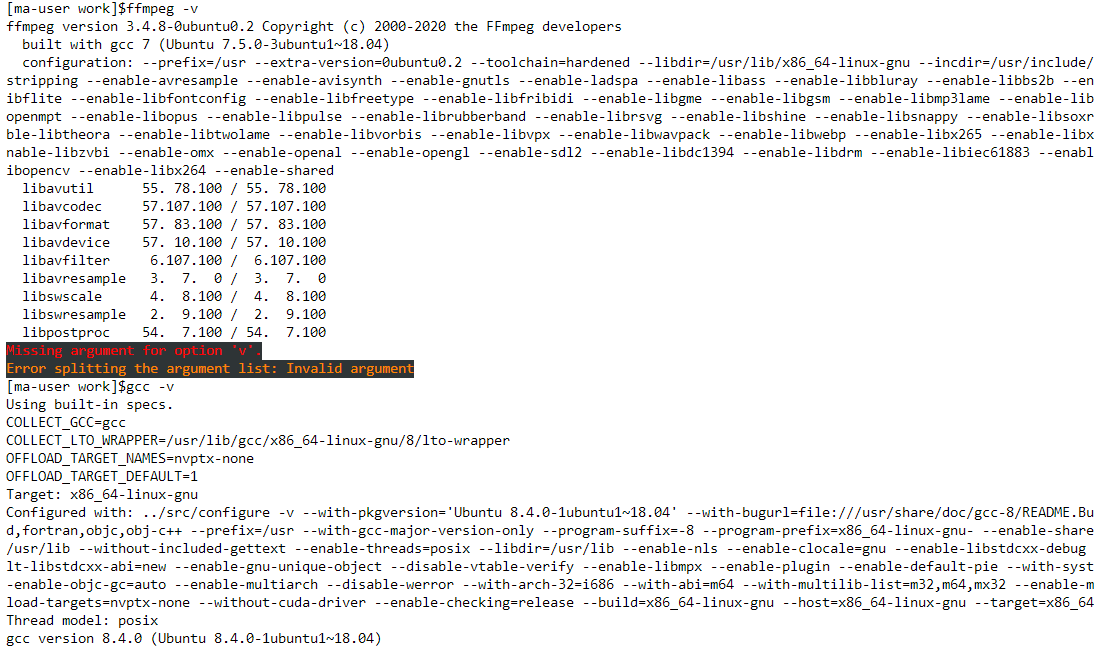

   图10 查看ffmpeg和gcc的版本


dockerfile文件（基础镜像为modelarts提供）

vim一个dockerfile文件。基础镜像为modelarts提供的镜像时，dockerfile文件的具体内容如下：

from swr.cn-north-4.myhuaweicloud.com/atelier/notebook2.0-pytorch-1.4-kernel-cp37:3.3.3-release-v1-20220114
user root
# section1: config apt source
run mv /etc/apt/sources.list /etc/apt/sources.list.bak && \
    echo -e "deb http://repo.huaweicloud.com/ubuntu/ bionic main restricted\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-updates main restricted\ndeb http://repo.huaweicloud.com/ubuntu/ bionic universe\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-updates universe\ndeb http://repo.huaweicloud.com/ubuntu/ bionic multiverse\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-updates multiverse\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-backports main restricted universe multiverse\ndeb http://repo.huaweicloud.com/ubuntu bionic-security main restricted\ndeb http://repo.huaweicloud.com/ubuntu bionic-security universe\ndeb http://repo.huaweicloud.com/ubuntu bionic-security multiverse" > /etc/apt/sources.list && \
    apt-get update
# section2: install ffmpeg and gcc
run apt-get -y install ffmpeg && \
    apt -y install gcc-8 g  -8 && \
    update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-8 80 --slave /usr/bin/g   g   /usr/bin/g  -8 && \
    rm $home/.pip/pip.conf
user ma-user
# section3: configure conda source and pip source
run echo -e "channels:\n  - defaults\nshow_channel_urls: true\ndefault_channels:\n  - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main\n  - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/r\n  - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/msys2\ncustom_channels:\n  conda-forge: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud\n  msys2: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud\n  bioconda: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud\n  menpo: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud\n  pytorch: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud\n  pytorch-lts: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud\n  simpleitk: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud" > $home/.condarc && \
    echo -e "[global]\nindex-url = https://pypi.tuna.tsinghua.edu.cn/simple\n[install]\ntrusted-host = https://pypi.tuna.tsinghua.edu.cn" > $home/.pip/pip.conf
# section4: create a conda environment(only support python=3.7) and install pytorch1.8
run source /home/ma-user/anaconda3/bin/activate && \
    conda create -y --name pytorch_1_8 python=3.7 && \
    conda activate pytorch_1_8 && \
    pip install torch==1.8.0 torchvision==0.9.0 torchaudio==0.8.0 && \
    conda deactivate

dockerfile文件（基础镜像为非modelarts提供）

如果使用的镜像是第三方镜像，dockerfile文件中需要添加uid为1000的用户ma-user和gid为100的用户组ma-group。如果基础镜像中uid 1000或者gid 100已经被其他用户和用户组占用，需要将其对应的用户和用户组删除。如下dockerfile文件已添加指定的用户和用户组，您直接使用即可。

用户只需要设置uid为1000的用户ma-user和gid为100的用户组ma-group，并使ma-user有对应目录的读写执行权限，其他如启动cmd不需要关心，无需设置或更改。

vim一个dockerfile文件，添加第三方镜像（即非modelarts提供的官方镜像）为基础镜像，如以ubuntu18.04为例。dockerfile文件的具体内容如下：

# replace it with the actual image version.
from ubuntu:18.04
# set the user ma-user whose uid is 1000 and the user group ma-group whose gid is 100
user root
run default_user=$(getent passwd 1000 | awk -f ':' '{print $1}') || echo "uid: 1000 does not exist" && \
    default_group=$(getent group 100 | awk -f ':' '{print $1}') || echo "gid: 100 does not exist" && \
    if [ ! -z ${default_user} ] && [ ${default_user} != "ma-user" ]; then \
        userdel -r ${default_user}; \
    fi && \
    if [ ! -z ${default_group} ] && [ ${default_group} != "ma-group" ]; then \
        groupdel -f ${default_group}; \
    fi && \
    groupadd -g 100 ma-group && useradd -d /home/ma-user -m -u 1000 -g 100 -s /bin/bash ma-user && \
# grant the read, write, and execute permissions on the target directory to the user ma-user.
chmod -r 750 /home/ma-user
#configure the apt source and install the zip and wget tools (required for installing conda).
run mv /etc/apt/sources.list /etc/apt/sources.list.bak && \
    echo "deb http://repo.huaweicloud.com/ubuntu/ bionic main restricted\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-updates main restricted\ndeb http://repo.huaweicloud.com/ubuntu/ bionic universe\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-updates universe\ndeb http://repo.huaweicloud.com/ubuntu/ bionic multiverse\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-updates multiverse\ndeb http://repo.huaweicloud.com/ubuntu/ bionic-backports main restricted universe multiverse\ndeb http://repo.huaweicloud.com/ubuntu bionic-security main restricted\ndeb http://repo.huaweicloud.com/ubuntu bionic-security universe\ndeb http://repo.huaweicloud.com/ubuntu bionic-security multivers e" > /etc/apt/sources.list && \
apt-get update && \
apt-get install -y zip wget
#modifying the system configuration of the image (required for creating the conda environment)
run rm /bin/sh && ln -s /bin/bash /bin/sh
#switch to user ma-user , download miniconda from the tsinghua repository, and install miniconda in /home/ma-user.
user ma-user
run cd /home/ma-user/ && \
    wget --no-check-certificate https://mirrors.tuna.tsinghua.edu.cn/anaconda/miniconda/miniconda3-4.6.14-linux-x86_64.sh && \
    bash miniconda3-4.6.14-linux-x86_64.sh -b -p /home/ma-user/anaconda3 && \
    rm -rf miniconda3-4.6.14-linux-x86_64.sh
#configure the conda and pip sources
run mkdir -p /home/ma-user/.pip && \
    echo -e "channels:\n  - defaults\nshow_channel_urls: true\ndefault_channels:\n  - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main\n  - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/r\n  - https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/msys2" > /home/ma-user/.condarc && \
    echo -e "[global]\nindex-url = https://pypi.tuna.tsinghua.edu.cn/simple\n[install]\ntrusted-host = https://pypi.tuna.tsinghua.edu.cn" > /home/ma-user/.pip/pip.conf
#create the conda environment and install the python third-party package. the ipykernel package is mandatory for starting a kernel.
run source /home/ma-user/anaconda3/bin/activate && \
    conda create -y --name pytorch_1_8 python=3.7 && \
    conda activate pytorch_1_8 && \
    pip install torch==1.8.1 torchvision==0.9.1 && \
    pip install ipykernel==6.7.0 && \
    conda init bash && \
    conda deactivate
#install ffmpeg and gcc
user root
run apt-get -y install ffmpeg && \
    apt -y install gcc-8 g  -8
