背景说明

访问在线服务的实际业务中，用户可能会存在如下需求：

• 高吞吐量、低时延
• tcp或者rpc请求

因此，modelarts提供了vpc直连的高速访问通道功能以满足用户的需求。

使用vpc直连的高速访问通道，用户的业务请求不需要经过推理平台，而是直接经vpc对等连接发送到实例处理，访问速度更快。

由于请求不经过推理平台，所以会丢失以下功能：

• 认证鉴权

• 流量按配置分发
• 负载均衡
• 告警、监控和统计

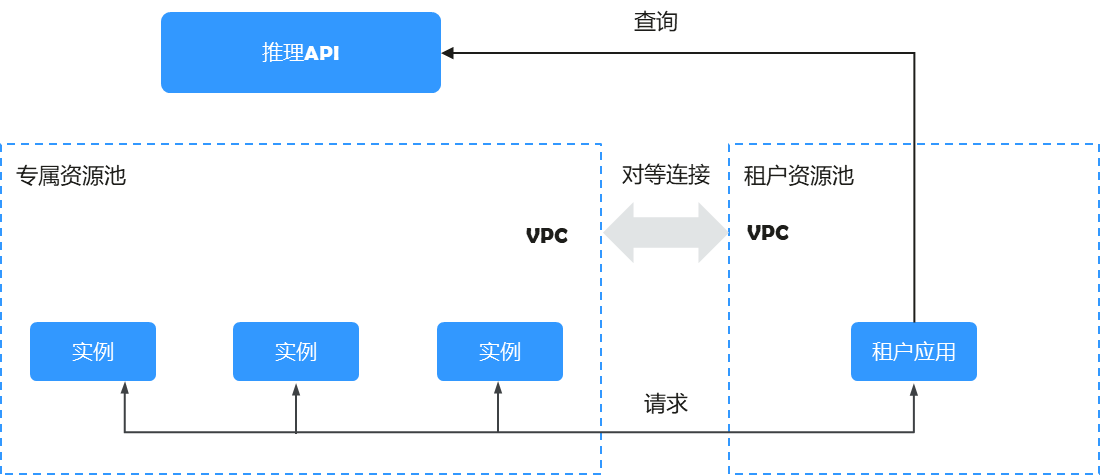

图1 vpc直连的高速访问通道示意图

约束限制

准备工作

使用专属资源池部署在线服务，服务状态为“运行中”。

• 只有专属资源池部署的服务才支持vpc直连的高速访问通道。
• vpc直连的高速访问通道，目前只支持访问在线服务。
• 因流量限控，获取在线服务的ip和端口号次数有限制，每个主账号租户调用次数不超过2000次/分钟，每个子账号租户不超过20次/分钟。
• 目前仅支持自定义镜像导入模型，部署的九游平台的服务支持高速访问通道。

操作步骤

使用vpc直连的高速访问通道访问在线服务，基本操作步骤如下：

1. 将专属资源池的网络打通vpc
2. vpc下创建弹性云服务器
3. 获取在线服务的ip和端口号
4. 通过ip和端口号直连应用

1. 将专属资源池的网络打通vpc

   登录modelarts控制台，进入“ai专属资源池 > 弹性集群cluster”找到服务部署使用的专属资源池，单击“名称/id”，进入资源池详情页面，查看网络配置信息。返回专属资源池列表，选择“网络”页签，找到专属资源池关联的网络，打通vpc。打通vpc网络后，网络列表和资源池详情页面将显示vpc名称，单击后可以跳转至vpc详情页面。

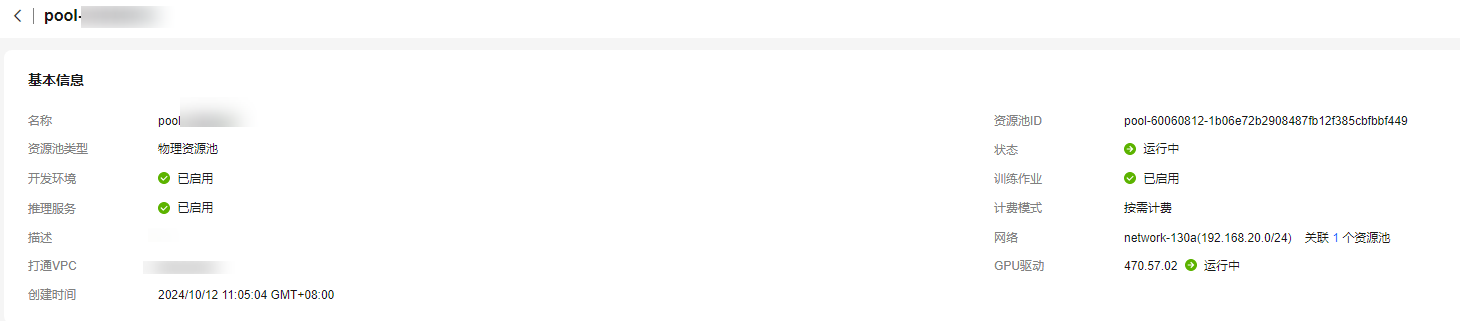

   图2 查看网络配置

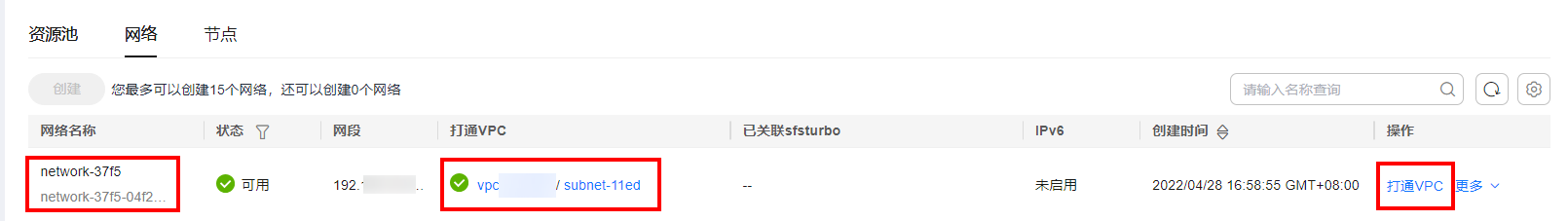

   图3 打通vpc

2. vpc下创建弹性云服务器

   登录弹性云服务器ecs控制台，单击右上角“购买弹性云服务器”，进入购买弹性云服务器页面，完成基本配置后单击“下一步：网络配置”，进入网络配置页面，选择1中打通的vpc，完成其他参数配置，完成高级配置并确认配置，下发购买弹性云服务器的任务。等待服务器的状态变为“运行中”时，弹性云服务器创建成功。单击“名称/id”，进入服务器详情页面，查看虚拟私有云配置信息。

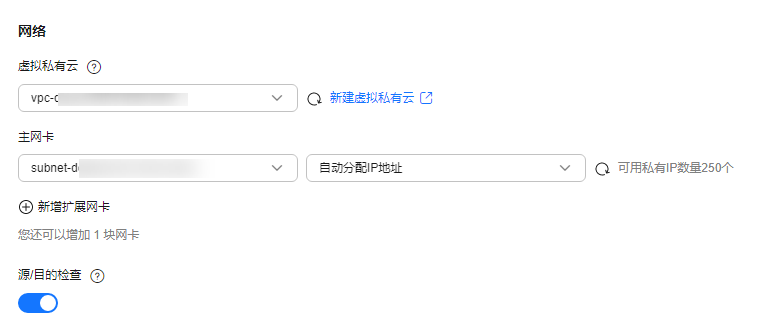

   图4 购买弹性云服务器时选择vpc

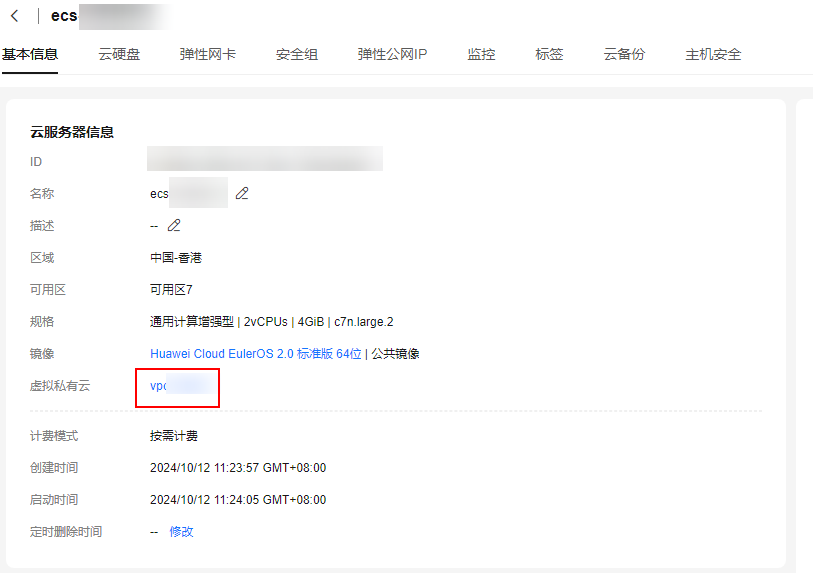

   图5 查看虚拟私有云配置信息

3. 获取在线服务的ip和端口号

   可以通过使用图形界面的软件（以postman为例）获取服务的ip和端口号，也可以登录弹性云服务器（ecs），创建python环境运行代码，获取服务ip和端口号。

   api接口：

   get /v1/{project_id}/services/{service_id}/predict/endpoints?type=host_endpoints

   • 方式一：图形界面的软件获取服务的ip和端口号
     图6 接口返回示例

   • 方式二：python语言获取ip和端口号

     python代码如下，下述代码中以下参数需要手动修改：

     • project_id：用户项目id，获取方法请参见获取项目id和名称。
     • service_id：服务id，在服务详情页可查看。
     • region_endpoint：服务的终端节点，查询请参见终端节点。

     def get_app_info(project_id, service_id):
         list_host_endpoints_url = "{}/v1/{}/services/{}/predict/endpoints?type=host_endpoints"
         url = list_host_endpoints_url.format(region_endpoint, project_id, service_id)
         headers = {'x-auth-token': x_auth_token}
         response = requests.get(url, headers=headers)
         print(response.content)

4. 通过ip和端口号直连应用
   登录弹性云服务器（ecs），可以通过linux命令行访问在线服务，也可以创建python环境运行python代码访问在线服务。schema、 ip、port参数值从3获取。

   • 执行命令示例如下，直接访问在线服务。

     curl --location --request post 'http://192.168.205.58:31997' \
     --header 'content-type:  application/json' \
     --data-raw '{"a":"a"}'

     图7 访问在线服务


   • 创建python环境，运行python代码访问在线服务。

     def vpc_infer(schema, ip, port, body):
         infer_url = "{}://{}:{}"
         url = infer_url.format(schema, ip, port)
         response = requests.post(url, data=body)
         print(response.content)



   由于高速通道特性会缺失负载均衡的能力，因此在多实例时需要自主制定负载均衡策略。
