创建standard专属资源池-九游平台

前提条件

• 已经创建虚拟私有云。
• 已经创建子网。

步骤一：创建网络

modelarts网络是承载modelarts资源池节点的网络连接，基于华为云的vpc进行封装，对用户仅提供网络名称以及cidr网段的选择项。为了防止在打通vpc的时候有网段的冲突，modelarts网络提供了多个cidr网段的选项，用户可以根据自己的实际情况进行选择。

虚拟私有云vpc是一套为实例构建的逻辑隔离的、由用户自主配置和管理的虚拟网络环境。为云服务器、云容器、云数据库等资源构建隔离的、用户自主配置和管理的虚拟网络环境，提升用户资源的安全性，简化用户的网络部署。

1. 登录modelarts管理控制台，在左侧导航栏中选择“ai专属资源池 > 弹性集群cluster”，默认进入“standard资源池”页面。
2. 切换到“网络”页签，单击“创建”，弹出“创建网络”页面。
3. 在“创建网络”弹窗中填写网络信息。
   • 网络名称：创建网络时默认生成网络名称，也可自行修改。
   • 网段类型：可选“预置”和“自定义”。自定义网络建议使用网段：10.0.0.0/8~24、172.16.0.0/12~24、192.168.0.0/16~24，子网掩码可选范围8-28。
   • ipv6：开启ipv6功能后，将自动为子网分配ipv6网段，暂不支持自定义设置ipv6网段，该功能一旦开启，将不能关闭。（如果创建网络时未勾选开启ipv6，也可在创建网络后在操作列单击“更多>启用ipv6”，如图2）

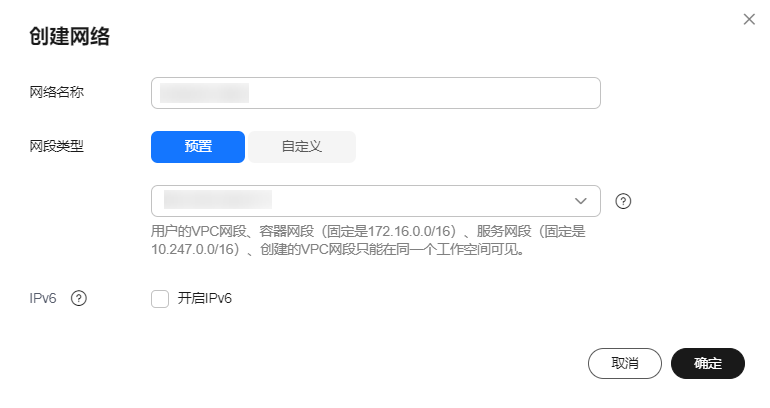

   图1 创建网络

   图2 启用ipv6



   • 单用户最多可创建15个网络。
   • 网段设置以后不能修改，避免与将要打通的vpc网段冲突。可能冲突的网段包括：
     • 用户的vpc网段
     • 容器网段（固定是172.16.0.0/16）
     • 服务网段（固定是10.247.0.0/16）
4. 确认无误后，单击“确定”。

步骤二：打通vpc（可选）

打通vpc通常指在不同的vpc之间或者vpc与其他网络环境之间建立网络连接，以实现资源共享和安全通信。

通过打通vpc，可以方便用户跨vpc使用资源，实现资源共享、提升数据传输效率、保障业务连续性等。

1. 在“网络”页签，单击网络列表中某个网络操作列的“打通vpc”。
   图3 打通vpc

2. 在打通vpc弹框中，打开“打通vpc”开关，在下拉框中选择可用的vpc和子网。


   需要打通的对端网络不能和当前网段重叠。

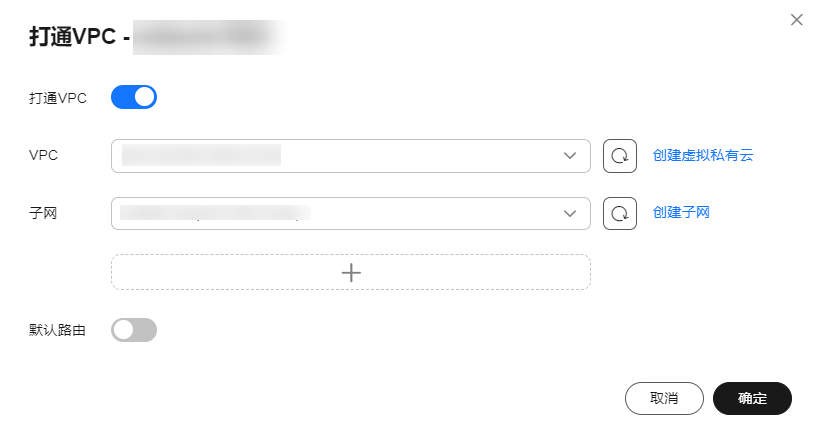

   图4 打通vpc参数选择

   • 如果没有vpc可选，可以单击右侧的“创建虚拟私有云”，跳转到网络控制台，申请创建虚拟私有云。
   • 如果没有子网可选，可以单击右侧的“创建子网”，跳转到网络控制台，创建可用的子网。
   • 支持1个vpc下多个子网的打通，如果vpc下有多个子网，会显示“ ”，单击“ ”即可添加子网（上限10个）。
   • 如果需要使用打通vpc的方式实现专属资源池访问公网，由于要访问的公网地址不确定，一般是建议用户在vpc中创建snat。此场景下，在打通vpc后，专属资源池中作业访问公网地址，默认不能转发到用户vpc的snat，需要提交工单联系九游平台的技术支持在专属资源池vpc的路由中添加指向对等连接的缺省路由。当您开启默认路由后，在打通vpc时，会将modelarts网络0.0.0.0/0路由作为默认路由，此时无需提交工单添加缺省路由即可完成网络配置。

步骤三：创建standard专属资源池

modelarts standard专属资源池以弹性集群的方式提供专属计算资源，需要通过创建standard专属资源池获取计算资源，以满足您在使用modelarts过程中特定的业务需求。

1. 登录modelarts管理控制台，在左侧菜单栏中选择“ai专属资源池 > 弹性集群cluster”。
2. 在“standard资源池”页签，单击“购买ai专属集群”，进入购买ai专属集群界面，参见下表填写参数。

   表1 ai专属集群的参数说明

   参数名称	子参数	说明
   计费模式	-	计费模式可以选择“包年/包月”或“按需计费”。 包年/包月是预付费模式，按订单的购买周期计费，适用于可预估资源使用周期的场景，价格比按需计费模式更优惠。 按需计费是后付费模式，按云服务器的实际使用时长计费，可以随时开通/删除云服务器。
   集群规格	集群名称	standard专属资源池的名称。 只能以小写字母开头，由小写字母、数字、中划线（-）组成，不能以中划线结尾。
   	购买方案	modelarts standard场景下选择“modelarts standard（标准版）”。 “modelarts lite elastic cluster（原生接口）”用于modelarts lite cluster场景，相关资料请见《modelarts lite cluster用户指南》。该参数仅在贵阳一区域显示。
   	资源池类型	可选物理资源池和逻辑资源池。逻辑资源池与规格有关，如果无逻辑规格则不显示逻辑资源池。 物理资源池不支持弹性资源，优势是提供更高的隔离性，物理隔离，网络专属，且支持网络打通等。 逻辑资源池支持弹性资源，优势是创建、扩缩容更快。
   	作业类型	根据业务需要，选择该资源池支持的作业类型，包括“开发环境”、“训练作业”和“推理服务”。
   	集群高级配置	集群规格：可以保持默认或选择自定义。选择自定义时，支持设置集群规模、开启控制节点高可用开关。 集群规模：表示资源池支持管理的最大实例数量，请根据业务场景选择。 控制节点高可用：开启后，系统为您的集群创建三个控制平面节点，确保集群的可靠性。如果集群规模为1000/2000节点，则必须开启。如果关闭高可用，您的集群只会创建一个控制平面节点。资源池创建后，控制节点高可用的开启或关闭状态不可修改。 控制节点分布：可以选择随机分配，也可以指定可用区。控制节点推荐尽可能随机分布在不同可用区以提高容灾能力。 随机分配：系统会随机分配控制节点的可用区，尽可能将控制节点随机分布在不同可用区以提高容灾能力 。如果某可用区资源不足，将分配至资源充足的可用区，优先保障集群创建成功，可能无法保障可用区级容灾。 指定可用区：自定义选择控制节点的可用区。
   网络	ma网络	指定资源池运行的网络，可以与该网络中的其他云服务资源实例互通。仅物理资源池需要设置网络。 在下拉框中选择，如果没有可用网络，单击右侧的“创建”，创建一个可用的网络。创建网络相关可以参考步骤一：创建网络章节。
   	ipv6网络	开启ipv6功能。如果开启了此功能，要求资源池绑定的网络也开启ipv6功能，网络开启ipv6可以参考步骤一：创建网络章节。该功能一旦开启，将不能关闭。
   默认规格	cpu架构	cpu架构指的是中央处理器（cpu）的指令集和设计规范。支持x86和arm64两种不同的cpu架构。请根据实际需要选择。
   	实例规格类型	支持cpu、gpu、ascend三种芯片规格资源，根据实际需要选择。
   	实例规格	在下拉框中选择需要使用的规格。平台分配的资源规格包含了一定的系统损耗，实际可用的资源量小于规格标称的资源。实际可用的资源量可在专属资源池创建成功后，在详情页的“节点”页签中查看。 当前部分规格为受限购买（如ascend规格），需要提前联系客户经理申请开通资源规格，预计1~3个工作日内开通（如果无客户经理可提交工单反馈）。
   	可用区	您可以根据实际情况选择“随机分配”或“指定az”。可用区是在同一区域下，电力、网络隔离的物理区域。可用区之间内网互通，不同可用区之间物理隔离。 随机分配：系统自动分配可用区。 指定az：指定资源池节点在哪个可用区域。考虑系统容灾时，推荐指定节点在同一个可用区。可设置可用区的实例数。
   	实例数	选择专属资源池的实例数，选择的实例数越多，计算性能越强。 当“可用区”选择“指定az”时，实例数会根据可用区的数据自动计算，此处无需再次设置。 说明： 单次创建时，实例数建议不大于30，否则可能触发限流导致创建失败。 部分规格支持整柜购买，此时实例数量会显示为“数量*整柜”，购买的实例总数为两者的乘积。整柜购买可实现不同任务间的物理隔离，避免通信冲突，在任务规模增大的同时保证计算性能线性度不下降。整柜下的实例生命周期需保持一致，需要一起创建、一起删除。
   	节点高级配置	开启“节点高级配置”开关后，支持设置实例的操作系统。
   	存储配置	部分规格支持“存储配置”开关，该参数默认关闭。
   	系统盘	打开“存储配置”开关后，可以看到每个实例默认自带的系统盘的磁盘类型、大小或数量。 部分规格没有携带系统盘，在创建专属资源池时支持设置系统盘的磁盘类型和大小。
   	容器盘	打开“存储配置”开关后，可以看到每个实例自带的容器盘的磁盘类型、大小和数量。容器盘的类型只能是本地盘或云硬盘，不允许修改。 部分规格没有携带容器盘，在创建专属资源池时支持设置容器盘的磁盘类型和大小。此时，磁盘类型仅支持云硬盘（包括通用sso、高io和超高io）。
   	添加容器数据盘	部分规格支持额外挂载容器数据盘，可以看到“添加容器数据盘”参数，单击该参数前面的 号，可以给专属资源池的每个实例额外挂载容器数据盘，此处挂载的盘都是evs云硬盘，会单独收费。 支持设置挂载盘的磁盘类型、大小和数量，具体取值以控制台实际显示为准。
   	容器盘高级配置-指定磁盘空间	容器盘空间默认划分为两块，一块用于存放容器引擎 (docker/containerd) 工作目录、容器镜像的数据和镜像元数据；另一块用于kubelet组件和emptydir临时存储等。通过“指定磁盘空间”参数设置这两块分区大小的比例。容器引擎空间的剩余容量将会影响镜像下载和容器的启动及运行。 容器盘的类型是本地盘时，不支持设置“指定磁盘空间”。
   	容器盘高级配置-容器引擎空间大小	该参数限制的是pod容器空间分配的大小。可指定容器引擎空间大小。 仅支持整数， 默认值与最小值为50gib，不同规格的最大值不同，数值有效范围请参考界面提示。自定义设置容器引擎空间大小不会造成额外费用增加。 该参数限制了单个pod作业使用磁盘的大小。
   	容器盘高级配置-写入模式	部分规格支持设置磁盘的写入模式，写入模式包括“线性”和“条带化”。 线性：线性逻辑卷是将一个或多个物理卷整合为一个逻辑卷，实际写入数据时会先往一个基本物理卷上写入，当存储空间占满时再往另一个基本物理卷写入。 条带化：创建逻辑卷时指定条带化，当实际写入数据时会将连续的数据分成大小相同的块，然后依次存储在多个物理卷上，实现数据的并发读写从而提高读写性能。条带化模式的存储池不支持扩容。
   	新增规格	支持添加多个规格。限制如下： 添加的多个规格项中，不能有相同的规格。 选择多个规格的cpu架构必须相同。例如都是x86，或者都是arm。 如果选择了多个gpu或npu规格，由于不同规格的参数网络平面不互通，分布式训练时训练速度会受到影响。如果您要做分布式训练，建议您只选择一个gpu或npu规格。 一个资源池中，最多可添加10种规格。
   资源调度与切分	自定义驱动	默认关闭。部分gpu和ascend规格资源池允许自定义安装驱动。集群中默认会安装驱动，无需用户操作。只有需要指定驱动版本时，需要开启。
   	gpu驱动/ascend驱动	打开“自定义驱动”开关，显示此参数，选择gpu/ascend驱动。如果实例规格类型为gpu则显示“gpu驱动”，如果实例规格类型为ascend则显示“ascend驱动”。
   开启高可用冗余	-	开启高可用冗余：是否开启资源池的高可用冗余，超节点默认开启高可用冗余。 冗余节点分布策略：冗余节点的分布策略，超节点仅支持step均分：每个超节点内预留相同数量的冗余节点。 冗余实例数：此规格设置的高可用冗余实例数量。冗余系数指的是冗余节点分布策略为step均分时，每个超节点内预留的冗余节点数量。 说明： 当前仅snt9c规格支持该功能。
   高级配置	集群描述（可选）	输入集群描述信息，方便查找区分集群。
   	标签	单击“添加新标签”，可以为standard资源池配置标签信息，通过标签实现资源的分组管理。此处的标签信息可以同源标签管理服务tms中预定义的标签信息，也可以输入自定义标签。也可以在创建完成后的standard资源池详情页面中通过“标签”页签设置标签信息。 说明： tms预定义标签对所有支持标签功能的服务资源可见。自定义标签只对自己服务可见。
   	网段	可选默认和自定义。 默认：系统随机分配一个不冲突的网段供用户使用，因后续不支持修改建议商用场景选择手动分配，确保网段符合用户诉求。 自定义：需要自定义k8s容器网段和k8s服务网段。 k8s容器网段：集群下容器使用的网段，决定了集群下容器的数量上限。创建后不可修改。 k8s服务网段：同一集群下容器互相访问时使用的service资源的网段。决定了service资源的上限。 创建后不可修改。
   购买时长	-	选择购买时长。只有选择“包年/包月”计费模式时才需填写。
   	自动续费	是否自动续费。只有选择“包年/包月”计费模式时才需填写。 按月购买：自动续费周期为1个月。 按年购买：自动续费周期为1年。

3. 单击“立即购买”确认规格。产品规格和协议许可确认无误后，单击“提交”，即可创建专属资源池。
   • 当资源池创建成功后，资源池的状态会变成“运行中”，当“节点个数”中的“可用”和“总数”值大于0时，资源池才能下发任务。
   • 可以将鼠标放在“创建中”字样上，查看当前创建过程详情。如果单击查看详情，可跳转到“操作记录”中。
   • 可以在资源池列表左上角“操作记录”中查看资源池的任务记录。

常见问题

创建专属资源池时，能选到规格但最终创建时发生报错，提示无可用资源？

由于专属资源的可选规格是动态监测的，因此在极少数情况下会出现，规格在购买界面可以被选择，但由于没有及时支付和创建资源池，导致该规格售罄创建失败。

建议您在创建界面更换规格重新创建资源池。

为什么无法使用资源池节点上的全部cpu资源？

由于资源池节点上会安装系统、插件等内容，因此不能完全使用所有资源。例如：资源池节点是8u，节点分配给系统组件部分cpu，可用的资源会小于8u。

建议您在启动任务前，在该资源池的详情页中，单击“节点”页签，查看实际可用的cpu资源。
